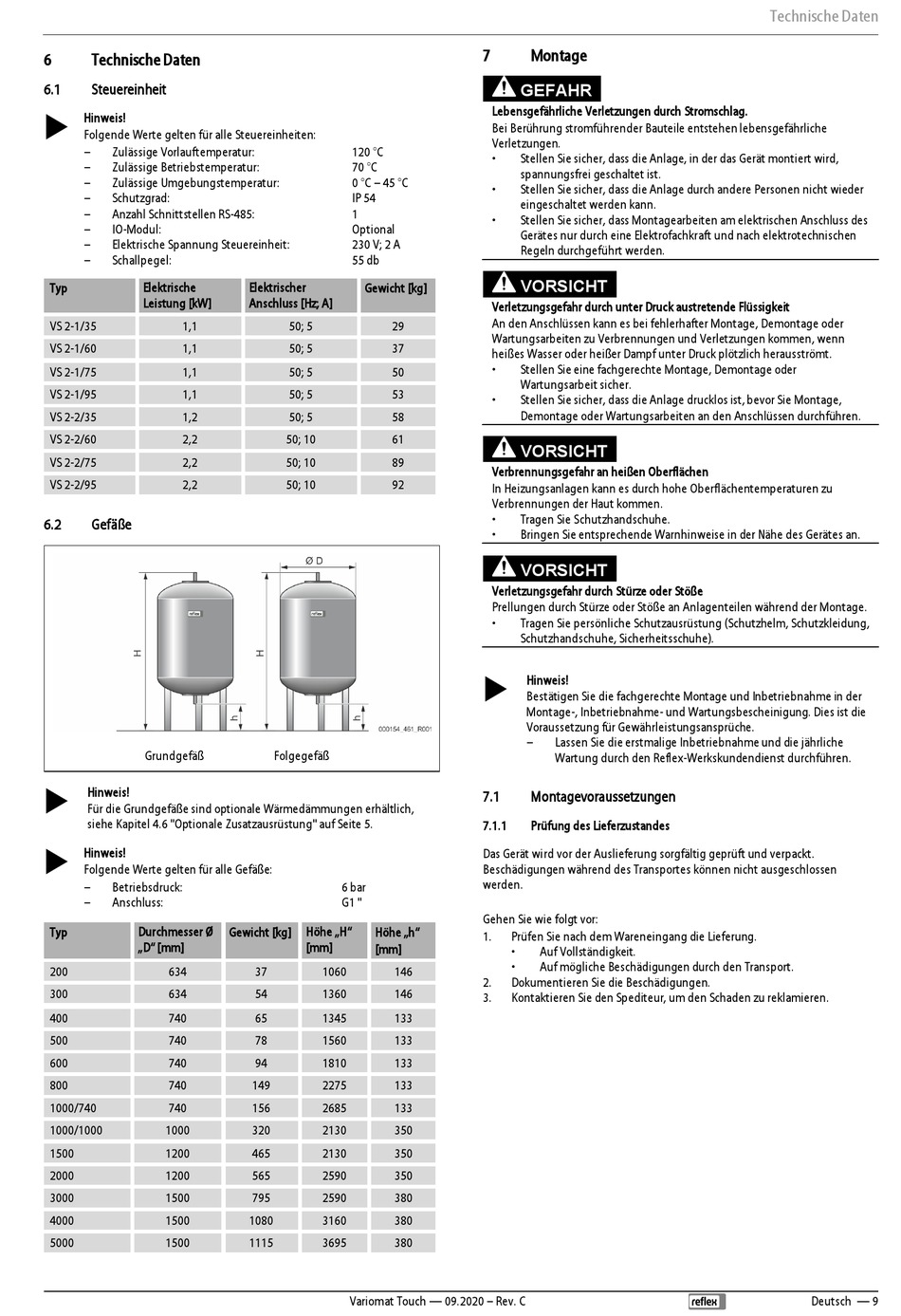

Technische Daten; Steuereinheit; Gefäße; Montage - Reflex Variomat Touch VS 2-1/35 Betriebsanleitung

6

Technische Daten

6.1

Steuereinheit


Hinweis!
Folgende Werte gelten für alle Steuereinheiten:
– Zulässige Vorlauftemperatur:
– Zulässige Betriebstemperatur:
– Zulässige Umgebungstemperatur:
– Schutzgrad:
– Anzahl Schnittstellen RS-485:
– IO-Modul:
– Elektrische Spannung Steuereinheit:
– Schallpegel:
Typ Elektrische
Leistung [kW]
VS 2-1/35 1,1
VS 2-1/60 1,1
VS 2-1/75 1,1
VS 2-1/95 1,1
VS 2-2/35 1,2
VS 2-2/60 2,2
VS 2-2/75 2,2
VS 2-2/95 2,2
6.2 Gefäße
Grundgefäß

Hinweis!
Für die Grundgefäße sind optionale Wärmedämmungen erhältlich,
siehe Kapitel 4.6 "Optionale Zusatzausrüstung" auf Seite 5.

Hinweis!
Folgende Werte gelten für alle Gefäße:
– Betriebsdruck:
– Anschluss:
Durchmesser Ø
Typ
„D" [mm]
200 634
300 634
400 740
500 740
600 740
800 740
1000/740 740
1000/1000 1000
1500 1200
2000 1200
3000 1500
4000 1500
5000 1500
120 °C
70 °C
0 °C – 45 °C
IP 54
1
Optional
230 V; 2 A
55 db
Elektrischer Gewicht [kg]
Anschluss [Hz; A]
50; 5 29
50; 5 37
50; 5 50
50; 5 53
50; 5 58
50; 10 61
50; 10 89
50; 10 92
Folgegefäß
6 bar
G1 "
Höhe „H"
Gewicht [kg] Höhe „h"
[mm]
[mm]
37 1060 146
54 1360 146
65 1345 133
78 1560 133
94 1810 133
149 2275 133
156 2685 133
320 2130 350
465 2130 350
565 2590 350
795 2590 380
1080 3160 380
1115 3695 380
Variomat Touch — 09.2020 – Rev. C
7

Montage

GEFAHR
Lebensgefährliche Verletzungen durch Stromschlag.
Bei Berührung stromführender Bauteile entstehen lebensgefährliche
Verletzungen.
• Stellen Sie sicher, dass die Anlage, in der das Gerät montiert wird,
spannungsfrei geschaltet ist.
• Stellen Sie sicher, dass die Anlage durch andere Personen nicht wieder
eingeschaltet werden kann.
• Stellen Sie sicher, dass Montagearbeiten am elektrischen Anschluss des
Gerätes nur durch eine Elektrofachkraft und nach elektrotechnischen
Regeln durchgeführt werden.
VORSICHT
Verletzungsgefahr durch unter Druck austretende Flüssigkeit
An den Anschlüssen kann es bei fehlerhafter Montage, Demontage oder
Wartungsarbeiten zu Verbrennungen und Verletzungen kommen, wenn
heißes Wasser oder heißer Dampf unter Druck plötzlich herausströmt.
• Stellen Sie eine fachgerechte Montage, Demontage oder
Wartungsarbeit sicher.
• Stellen Sie sicher, dass die Anlage drucklos ist, bevor Sie Montage,
Demontage oder Wartungsarbeiten an den Anschlüssen durchführen.
VORSICHT
Verbrennungsgefahr an heißen Oberflächen
In Heizungsanlagen kann es durch hohe Oberflächentemperaturen zu
Verbrennungen der Haut kommen.
• Tragen Sie Schutzhandschuhe.
• Bringen Sie entsprechende Warnhinweise in der Nähe des Gerätes an.
VORSICHT
Verletzungsgefahr durch Stürze oder Stöße
Prellungen durch Stürze oder Stöße an Anlagenteilen während der Montage.
• Tragen Sie persönliche Schutzausrüstung (Schutzhelm, Schutzkleidung,
Schutzhandschuhe, Sicherheitsschuhe).

Hinweis!
Bestätigen Sie die fachgerechte Montage und Inbetriebnahme in der
Montage-, Inbetriebnahme- und Wartungsbescheinigung. Dies ist die
Voraussetzung für Gewährleistungsansprüche.
– Lassen Sie die erstmalige Inbetriebnahme und die jährliche
Wartung durch den Reflex-Werkskundendienst durchführen.
7.1

Montagevoraussetzungen

7.1.1 Prüfung des Lieferzustandes
Das Gerät wird vor der Auslieferung sorgfältig geprüft und verpackt.
Beschädigungen während des Transportes können nicht ausgeschlossen
werden.
Gehen Sie wie folgt vor:
1. Prüfen Sie nach dem Wareneingang die Lieferung.
• Auf Vollständigkeit.
• Auf mögliche Beschädigungen durch den Transport.
2. Dokumentieren Sie die Beschädigungen.
3. Kontaktieren Sie den Spediteur, um den Schaden zu reklamieren.
Technische Daten
Deutsch — 9
