6.5.1

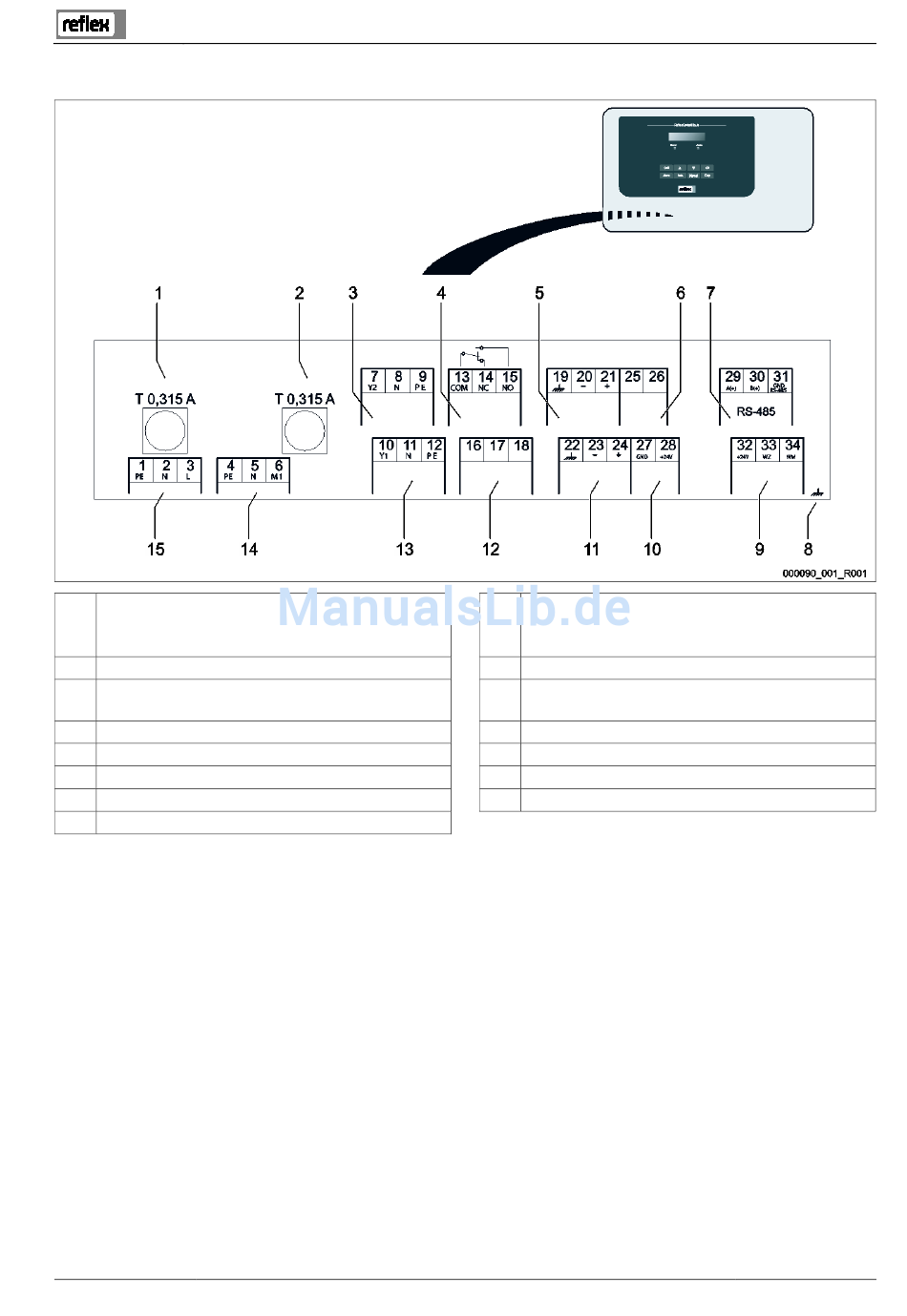

Klemmenplan
1
Sicherung „L" für Elektronik und Magnetventile
2
Sicherung „N" für Magnetventile
3
Magnetventil (nicht bei einem Anschluss vom
Motorkugelhahn erforderlich)
4
Sammelmeldung
5
Wird nicht genutzt
6
Wird nicht genutzt
7
Schnittstelle RS-485
8
Schirm
9
10
11
12
13
14
15
Fillcontrol Auto Compact — 03.07.2016 - Rev. B
Digitale Eingänge
•
Wasserzähler „WZ"
•
Wassermangel „WM"
Energieanschluss für einen Motorkugelhahn
Analogeingang für Druck
Externe Nachspeiseanforderung
Wird nicht genutzt
Pumpe „PU"
Netzeinspeisung
Montage
Deutsch — 21
