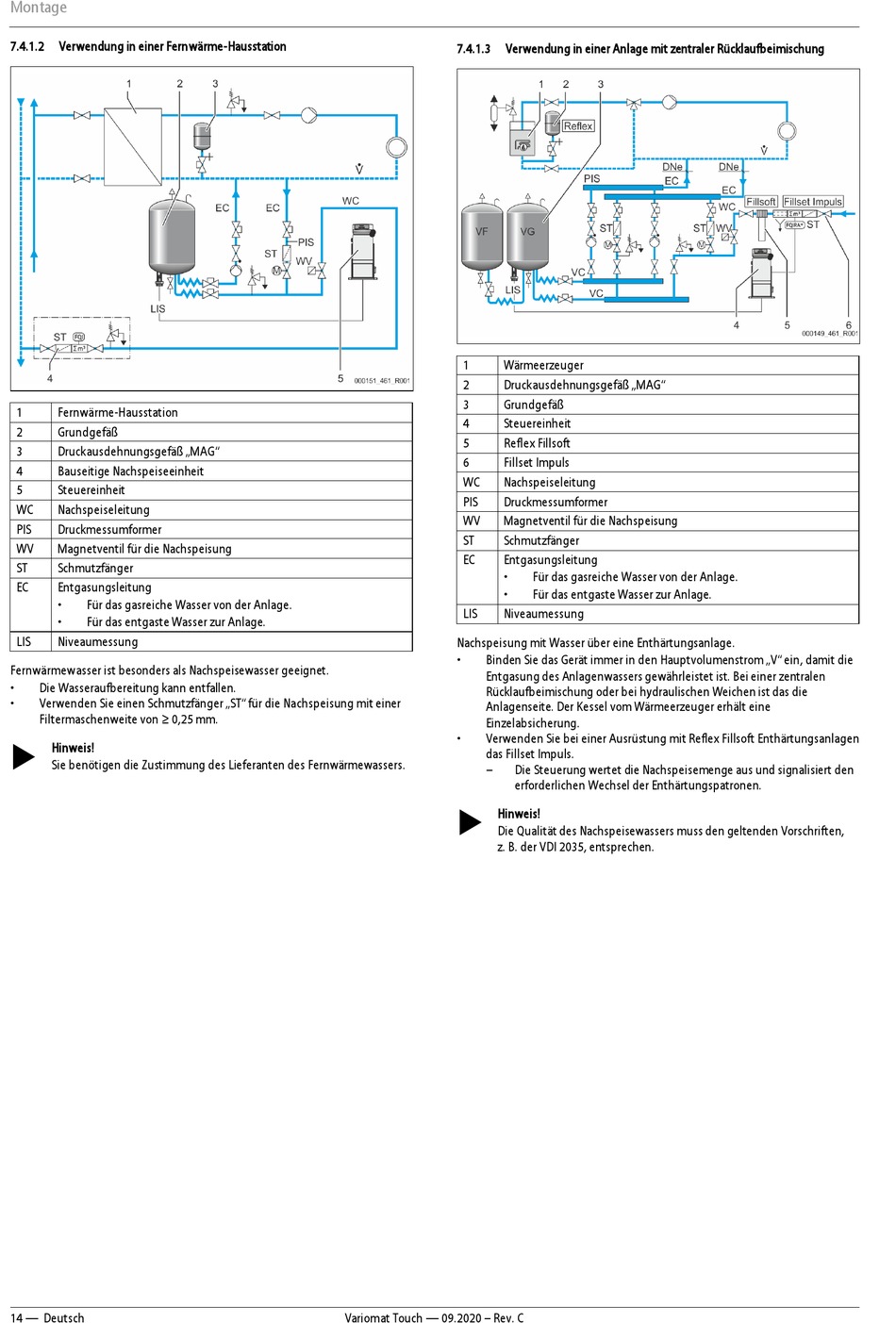

7.4.1.2 Verwendung in einer Fernwärme-Hausstation
1 Fernwärme-Hausstation
2 Grundgefäß
3 Druckausdehnungsgefäß „MAG"
4 Bauseitige Nachspeiseeinheit
5 Steuereinheit
WC Nachspeiseleitung
PIS Druckmessumformer
WV Magnetventil für die Nachspeisung
ST Schmutzfänger
EC Entgasungsleitung
• Für das gasreiche Wasser von der Anlage.
• Für das entgaste Wasser zur Anlage.
LIS Niveaumessung
Fernwärmewasser ist besonders als Nachspeisewasser geeignet.
• Die Wasseraufbereitung kann entfallen.
• Verwenden Sie einen Schmutzfänger „ST" für die Nachspeisung mit einer
Filtermaschenweite von ≥ 0,25 mm.

Hinweis!
Sie benötigen die Zustimmung des Lieferanten des Fernwärmewassers.
14 — Deutsch
7.4.1.3 Verwendung in einer Anlage mit zentraler Rücklaufbeimischung
1 Wärmeerzeuger
2 Druckausdehnungsgefäß „MAG"
3 Grundgefäß
4 Steuereinheit
5 Reflex Fillsoft
6 Fillset Impuls
WC Nachspeiseleitung
PIS Druckmessumformer
WV Magnetventil für die Nachspeisung
ST Schmutzfänger
EC Entgasungsleitung
•
•
LIS Niveaumessung
Nachspeisung mit Wasser über eine Enthärtungsanlage.
• Binden Sie das Gerät immer in den Hauptvolumenstrom „V" ein, damit die
Entgasung des Anlagenwassers gewährleistet ist. Bei einer zentralen
Rücklaufbeimischung oder bei hydraulischen Weichen ist das die
Anlagenseite. Der Kessel vom Wärmeerzeuger erhält eine
Einzelabsicherung.
• Verwenden Sie bei einer Ausrüstung mit Reflex Fillsoft Enthärtungsanlagen
das Fillset Impuls.
–

Hinweis!
Die Qualität des Nachspeisewassers muss den geltenden Vorschriften,
z. B. der VDI 2035, entsprechen.
Variomat Touch — 09.2020 – Rev. C
Für das gasreiche Wasser von der Anlage.
Für das entgaste Wasser zur Anlage.
Die Steuerung wertet die Nachspeisemenge aus und signalisiert den
erforderlichen Wechsel der Enthärtungspatronen.
