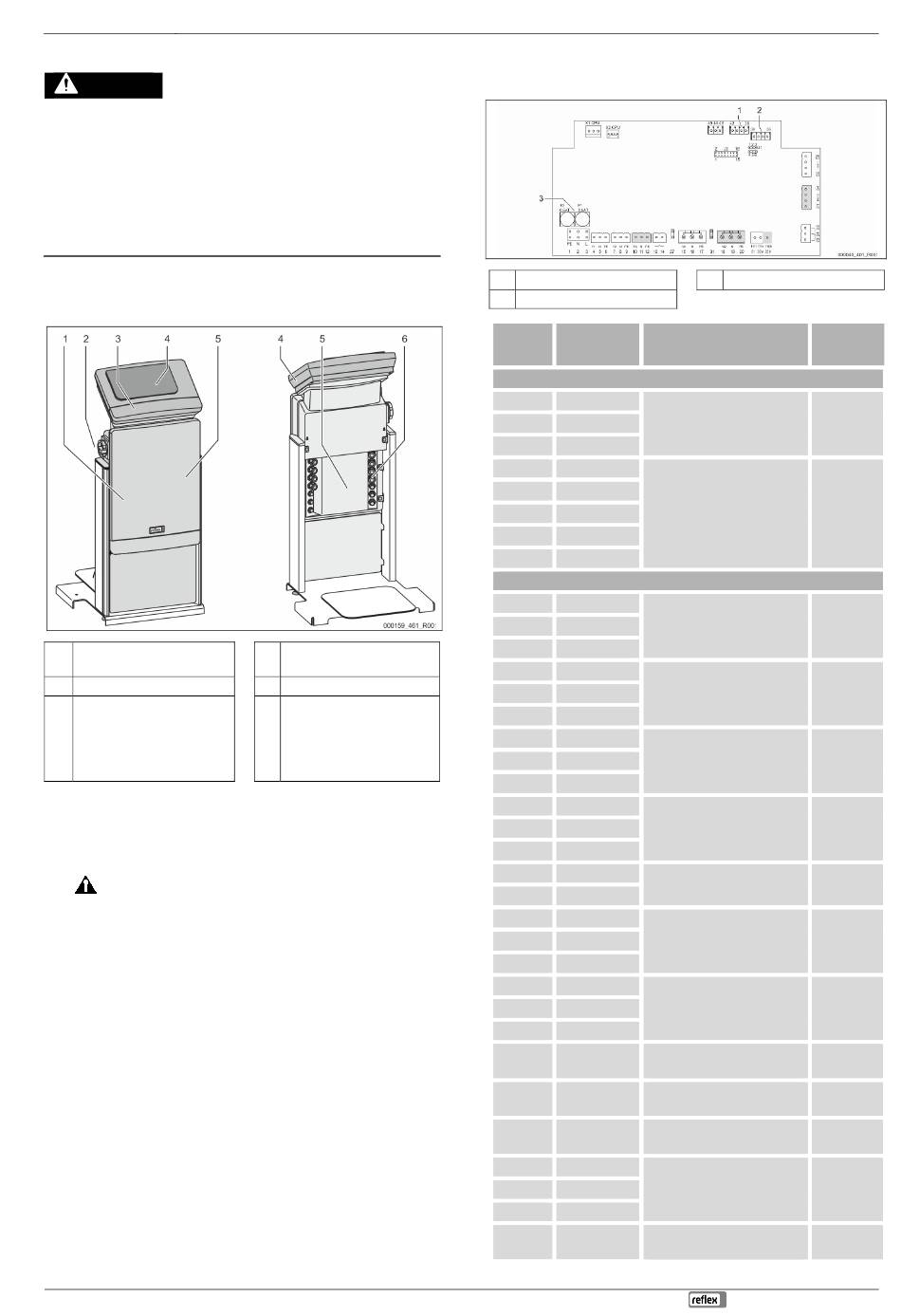

7.5

Elektrischer Anschluss

GEFAHR
Lebensgefährliche Verletzungen durch Stromschlag.
Bei Berührung stromführender Bauteile entstehen lebensgefährliche
Verletzungen.
• Stellen Sie sicher, dass die Anlage, in der das Gerät montiert wird,
spannungsfrei geschaltet ist.
• Stellen Sie sicher, dass die Anlage durch andere Personen nicht wieder
eingeschaltet werden kann.
• Stellen Sie sicher, dass Montagearbeiten am elektrischen Anschluss des
Gerätes nur durch eine Elektrofachkraft und nach elektrotechnischen
Regeln durchgeführt werden.
Beim elektrischen Anschluss wird unterschieden zwischen einem Anschlussteil
und einem Bedienteil.
Abdeckung Anschlussteil
1
(aufklappbar)
2 Hauptschalter
Abdeckung Bedienteil
3
(aufklappbar)
• RS-485 Schnittstellen
• Ausgänge Druck und
Niveau
Die nachfolgenden Beschreibungen gelten für Standardanlagen und
beschränken sich auf die notwendigen bauseitigen Anschlüsse.
1. Schalten Sie die Anlage spannungsfrei und sichern Sie diese gegen
Wiedereinschalten.
2. Nehmen Sie die Abdeckungen ab.
GEFAHR Lebensgefährliche Verletzungen durch Stromschlag. Auf
Teilen der Platine des Gerätes kann auch nach dem Abziehen des
Netzsteckers von der Spannungsversorgung eine Spannung von 230 V
anliegen. Trennen Sie vor dem Abnehmen der Abdeckungen die Steuerung
des Gerätes komplett von der Spannungsversorgung. Überprüfen Sie die
Platine auf Spannungsfreiheit.
3. Setzen Sie eine geeignete Kabelverschraubung für die Kabeldurchführung
auf der Rückseite des Anschlussteil ein. Zum Beispiel M16 oder M20.
4. Führen Sie alle aufzulegenden Kabel durch die Kabelverschraubungen.
5. Schließen Sie alle Kabel gemäß den Klemmenplänen an.
– Beachten Sie zur bauseitigen Absicherung die Anschlussleistungen
des Gerätes, siehe Kapitel 6 "Technische Daten" auf Seite 9.
6. Montieren Sie die Abdeckung.
7. Schließen Sie den Netzstecker an die Spannungsversorgung 230 V an.
8. Schalten Sie die Anlage ein.
Der elektrische Anschluss ist abgeschlossen.
4 Touch-Steuerung
5 Rückseite Anschlussteil
6 Kabeldurchführungen
• Einspeisung und
Absicherung
• Potenzialfreie Kontakte
• Anschluss Pumpe „PU"
Variomat Touch — 09.2020 – Rev. C
7.5.1

Klemmenplan

7.5.2

Klemmenplan Anschlussteil

1 Druck
2 Niveau
Klemmen-
Signal
nummer
Einspeisung
X0/1 L
Einspeisung 230 V, maximal
X0/2 N
16 A
X0/3 PE
X0/1 L1
X0/2 L2
Einspeisung 400 V, maximal
X0/3 L3
20 A
X0/4 N
X0/5 PE
Platine
1 PE
2 N Spannungsversorgung
3 L
4 Y1
Magnetventil für die
5 N
Nachspeisung WV
6 PE
7 Y2
Überströmventil PV 1
(Motorkugelhahn oder
8 N
Magnetventil)
9 PE
10 Y3
Überströmventil PV 2
11 N (Motorkugelhahn oder
Magnetventil)
12 PE
13
Meldung Trockenlaufschutz
(potenzialfrei)
14
15 M1
16 N Pumpe PU 1
17 PE
18 M2
19 N Pumpe PU 2
20 PE
21 FB1 Spannungsüberwachung
Pumpe 1
22a FB2a Spannungsüberwachung
Pumpe 2
Externe Nachspeiseanforderung
22b FB2b
zusammen mit 22a
23 NC
24 COM Sammelmeldung (potenzialfrei)
25 NO
Flachstecker für Einspeisung
27 M1
Pumpe 1
Montage
3 Sicherungen
Funktion Verkabelung
Bauseits
Bauseits
werksseitig
bauseits,
Option
--
---
bauseits,
Option
werksseitig
werksseitig
werksseitig
werksseitig
werksseitig
bauseits,
Option
werksseitig
