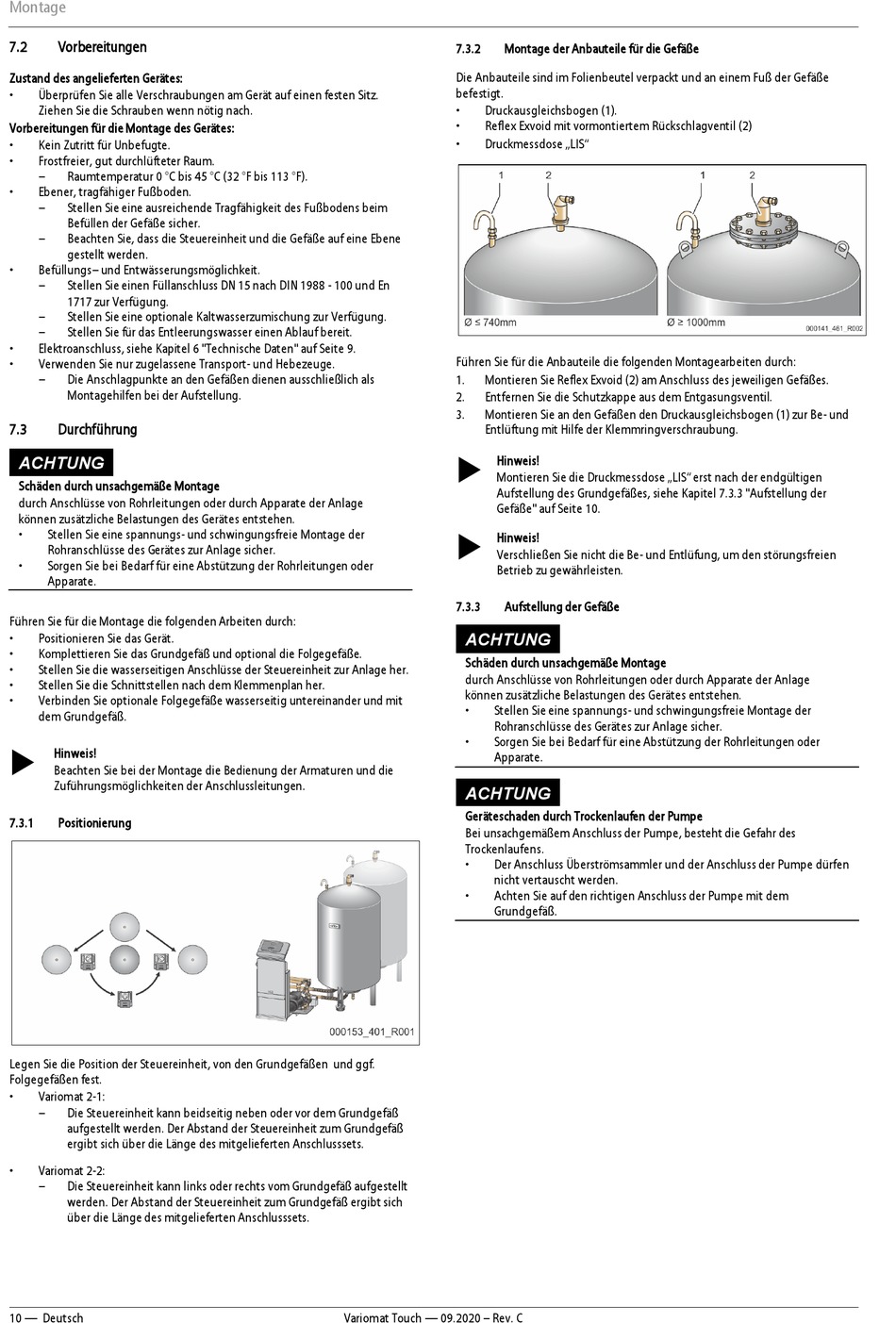

Montage
7.2
Vorbereitungen
Zustand des angelieferten Gerätes:
•
Überprüfen Sie alle Verschraubungen am Gerät auf einen festen Sitz.
Ziehen Sie die Schrauben wenn nötig nach.
Vorbereitungen für die Montage des Gerätes:
•
Kein Zutritt für Unbefugte.
•
Frostfreier, gut durchlüfteter Raum.
–
Raumtemperatur 0 °C bis 45 °C (32 °F bis 113 °F).
•
Ebener, tragfähiger Fußboden.
–
Stellen Sie eine ausreichende Tragfähigkeit des Fußbodens beim
Befüllen der Gefäße sicher.
–
Beachten Sie, dass die Steuereinheit und die Gefäße auf eine Ebene
gestellt werden.
•
Befüllungs– und Entwässerungsmöglichkeit.
–
Stellen Sie einen Füllanschluss DN 15 nach DIN 1988 - 100 und En
1717 zur Verfügung.
–
Stellen Sie eine optionale Kaltwasserzumischung zur Verfügung.
–
Stellen Sie für das Entleerungswasser einen Ablauf bereit.
•
Elektroanschluss, siehe Kapitel 6 "Technische Daten" auf Seite 9.
•
Verwenden Sie nur zugelassene Transport- und Hebezeuge.
–
Die Anschlagpunkte an den Gefäßen dienen ausschließlich als
Montagehilfen bei der Aufstellung.
7.3
Durchführung
ACHTUNG
Schäden durch unsachgemäße Montage
durch Anschlüsse von Rohrleitungen oder durch Apparate der Anlage
können zusätzliche Belastungen des Gerätes entstehen.
•
Stellen Sie eine spannungs- und schwingungsfreie Montage der
Rohranschlüsse des Gerätes zur Anlage sicher.
•
Sorgen Sie bei Bedarf für eine Abstützung der Rohrleitungen oder
Apparate.
Führen Sie für die Montage die folgenden Arbeiten durch:
•
Positionieren Sie das Gerät.
•
Komplettieren Sie das Grundgefäß und optional die Folgegefäße.
•
Stellen Sie die wasserseitigen Anschlüsse der Steuereinheit zur Anlage her.
•
Stellen Sie die Schnittstellen nach dem Klemmenplan her.
•
Verbinden Sie optionale Folgegefäße wasserseitig untereinander und mit
dem Grundgefäß.
Hinweis!
Beachten Sie bei der Montage die Bedienung der Armaturen und die
Zuführungsmöglichkeiten der Anschlussleitungen.
7.3.1
Positionierung
Legen Sie die Position der Steuereinheit, von den Grundgefäßen und ggf.
Folgegefäßen fest.
•
Variomat 2-1:
–
Die Steuereinheit kann beidseitig neben oder vor dem Grundgefäß
aufgestellt werden. Der Abstand der Steuereinheit zum Grundgefäß
ergibt sich über die Länge des mitgelieferten Anschlusssets.
•
Variomat 2-2:
–
Die Steuereinheit kann links oder rechts vom Grundgefäß aufgestellt
werden. Der Abstand der Steuereinheit zum Grundgefäß ergibt sich
über die Länge des mitgelieferten Anschlusssets.
10 — Deutsch
7.3.2
Montage der Anbauteile für die Gefäße
Die Anbauteile sind im Folienbeutel verpackt und an einem Fuß der Gefäße
befestigt.
•
Druckausgleichsbogen (1).
•
Reflex Exvoid mit vormontiertem Rückschlagventil (2)
•
Druckmessdose „LIS"
Führen Sie für die Anbauteile die folgenden Montagearbeiten durch:
1.
Montieren Sie Reflex Exvoid (2) am Anschluss des jeweiligen Gefäßes.
2.
Entfernen Sie die Schutzkappe aus dem Entgasungsventil.
3.
Montieren Sie an den Gefäßen den Druckausgleichsbogen (1) zur Be- und
Entlüftung mit Hilfe der Klemmringverschraubung.
Hinweis!
Montieren Sie die Druckmessdose „LIS" erst nach der endgültigen
Aufstellung des Grundgefäßes, siehe Kapitel 7.3.3 "Aufstellung der
Gefäße" auf Seite 10.
Hinweis!
Verschließen Sie nicht die Be- und Entlüfung, um den störungsfreien
Betrieb zu gewährleisten.
7.3.3
Aufstellung der Gefäße
ACHTUNG
Schäden durch unsachgemäße Montage
durch Anschlüsse von Rohrleitungen oder durch Apparate der Anlage
können zusätzliche Belastungen des Gerätes entstehen.
•
Stellen Sie eine spannungs- und schwingungsfreie Montage der
Rohranschlüsse des Gerätes zur Anlage sicher.
•
Sorgen Sie bei Bedarf für eine Abstützung der Rohrleitungen oder
Apparate.
ACHTUNG
Geräteschaden durch Trockenlaufen der Pumpe
Bei unsachgemäßem Anschluss der Pumpe, besteht die Gefahr des
Trockenlaufens.
•
Der Anschluss Überströmsammler und der Anschluss der Pumpe dürfen
nicht vertauscht werden.
•
Achten Sie auf den richtigen Anschluss der Pumpe mit dem
Grundgefäß.
Variomat Touch — 09.2020 – Rev. C
