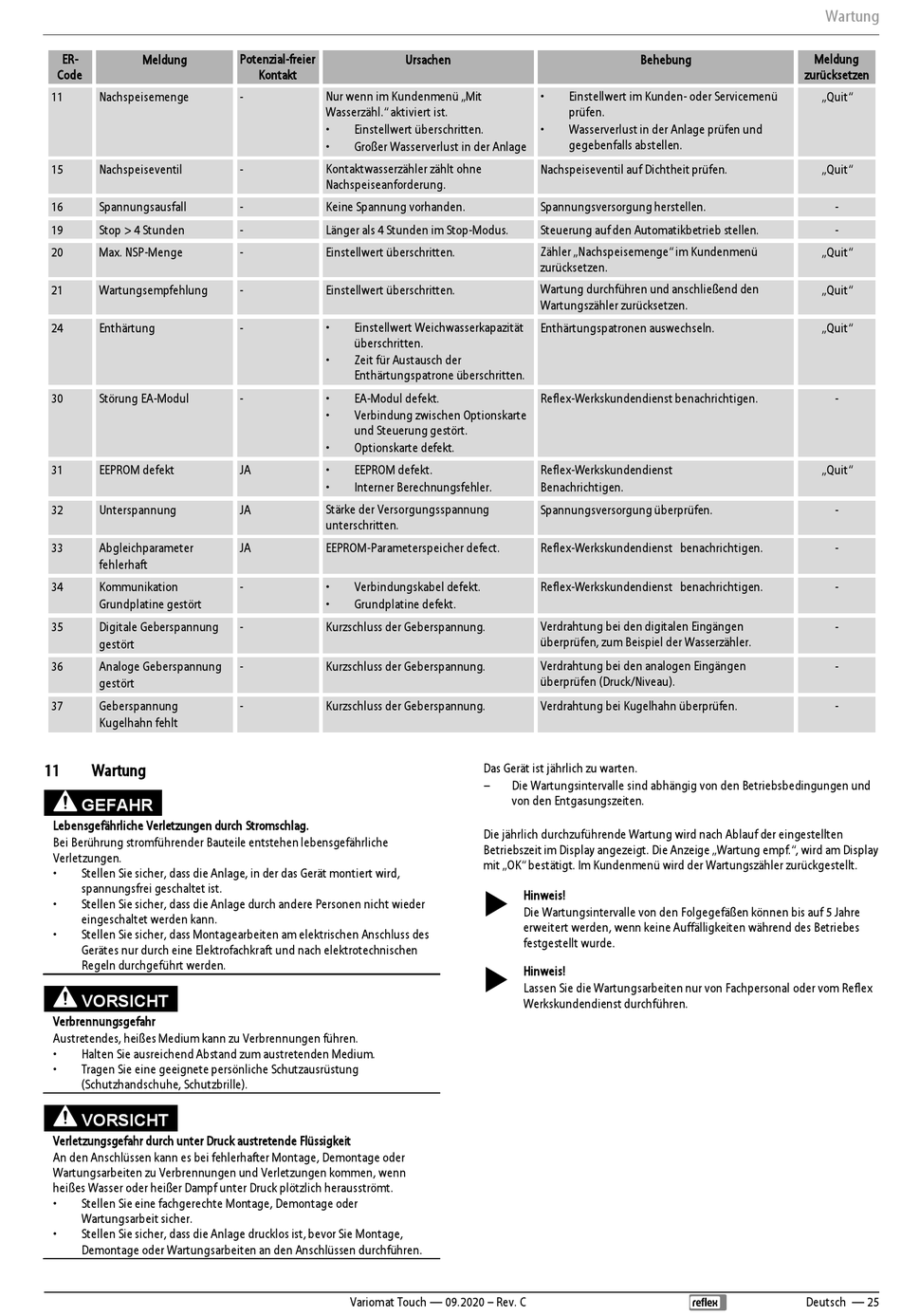

Wartung - Reflex Variomat Touch VS 2-1/35 Betriebsanleitung

ER-
Meldung
Code
11 Nachspeisemenge
15 Nachspeiseventil
16 Spannungsausfall
19 Stop > 4 Stunden
20 Max. NSP-Menge
21 Wartungsempfehlung
24 Enthärtung
30 Störung EA-Modul
31 EEPROM defekt
32 Unterspannung
33 Abgleichparameter
fehlerhaft
34 Kommunikation
Grundplatine gestört
35 Digitale Geberspannung
gestört
36 Analoge Geberspannung
gestört
37 Geberspannung
Kugelhahn fehlt
11

Wartung

GEFAHR
Lebensgefährliche Verletzungen durch Stromschlag.
Bei Berührung stromführender Bauteile entstehen lebensgefährliche
Verletzungen.
• Stellen Sie sicher, dass die Anlage, in der das Gerät montiert wird,
spannungsfrei geschaltet ist.
• Stellen Sie sicher, dass die Anlage durch andere Personen nicht wieder
eingeschaltet werden kann.
• Stellen Sie sicher, dass Montagearbeiten am elektrischen Anschluss des
Gerätes nur durch eine Elektrofachkraft und nach elektrotechnischen
Regeln durchgeführt werden.
VORSICHT
Verbrennungsgefahr
Austretendes, heißes Medium kann zu Verbrennungen führen.
• Halten Sie ausreichend Abstand zum austretenden Medium.
• Tragen Sie eine geeignete persönliche Schutzausrüstung
(Schutzhandschuhe, Schutzbrille).
VORSICHT
Verletzungsgefahr durch unter Druck austretende Flüssigkeit
An den Anschlüssen kann es bei fehlerhafter Montage, Demontage oder
Wartungsarbeiten zu Verbrennungen und Verletzungen kommen, wenn
heißes Wasser oder heißer Dampf unter Druck plötzlich herausströmt.
• Stellen Sie eine fachgerechte Montage, Demontage oder
Wartungsarbeit sicher.
• Stellen Sie sicher, dass die Anlage drucklos ist, bevor Sie Montage,
Demontage oder Wartungsarbeiten an den Anschlüssen durchführen.
Potenzial-freier
Ursachen
Kontakt
- Nur wenn im Kundenmenü „Mit
Wasserzähl." aktiviert ist.
• Einstellwert überschritten.
• Großer Wasserverlust in der Anlage
Kontaktwasserzähler zählt ohne
-
Nachspeiseanforderung.
- Keine Spannung vorhanden.
- Länger als 4 Stunden im Stop-Modus.
- Einstellwert überschritten.
- Einstellwert überschritten.
- • Einstellwert Weichwasserkapazität
überschritten.
• Zeit für Austausch der
Enthärtungspatrone überschritten.
- • EA-Modul defekt.
• Verbindung zwischen Optionskarte
und Steuerung gestört.
• Optionskarte defekt.
JA • EEPROM defekt.
• Interner Berechnungsfehler.
Stärke der Versorgungsspannung
JA
unterschritten.
JA EEPROM-Parameterspeicher defect.
- • Verbindungskabel defekt.
• Grundplatine defekt.
- Kurzschluss der Geberspannung.
- Kurzschluss der Geberspannung.
- Kurzschluss der Geberspannung.
Variomat Touch — 09.2020 – Rev. C
Behebung
• Einstellwert im Kunden- oder Servicemenü
prüfen.
• Wasserverlust in der Anlage prüfen und
gegebenfalls abstellen.
Nachspeiseventil auf Dichtheit prüfen.
Spannungsversorgung herstellen.
Steuerung auf den Automatikbetrieb stellen.
Zähler „Nachspeisemenge" im Kundenmenü
zurücksetzen.
Wartung durchführen und anschließend den
Wartungszähler zurücksetzen.
Enthärtungspatronen auswechseln.
Reflex-Werkskundendienst benachrichtigen.
Reflex-Werkskundendienst
Benachrichtigen.
Spannungsversorgung überprüfen.
Reflex-Werkskundendienst benachrichtigen.
Reflex-Werkskundendienst benachrichtigen.
Verdrahtung bei den digitalen Eingängen
überprüfen, zum Beispiel der Wasserzähler.
Verdrahtung bei den analogen Eingängen
überprüfen (Druck/Niveau).
Verdrahtung bei Kugelhahn überprüfen.
Das Gerät ist jährlich zu warten.
– Die Wartungsintervalle sind abhängig von den Betriebsbedingungen und
von den Entgasungszeiten.
Die jährlich durchzuführende Wartung wird nach Ablauf der eingestellten
Betriebszeit im Display angezeigt. Die Anzeige „Wartung empf.", wird am Display
mit „OK" bestätigt. Im Kundenmenü wird der Wartungszähler zurückgestellt.

Hinweis!
Die Wartungsintervalle von den Folgegefäßen können bis auf 5 Jahre
erweitert werden, wenn keine Auffälligkeiten während des Betriebes
festgestellt wurde.

Hinweis!
Lassen Sie die Wartungsarbeiten nur von Fachpersonal oder vom Reflex
Werkskundendienst durchführen.
Wartung
Meldung
zurücksetzen
„Quit"
„Quit"
-
-
„Quit"
„Quit"
„Quit"
-
„Quit"
-
-
-
-
-
-
Deutsch — 25
