VLT® Compressor Drive CDS 803
操作指南
3.2.7 电气连线
L1
L2
3 相电
L3
源输入
+10 V 50（+10 V
0-10 V 53（模拟输入）
0/4-20 mA
0-10 V 54（模拟输入）
0/4-20 mA
55（模拟通讯输入/输出）
42 0/4-20 mA
45 0/4-20 mA
12（+24 V 输出）
18（数字输入）
19（数字输入）
20（数字通讯输入）
27（数字输入/输出）
29（数字输入/输出）

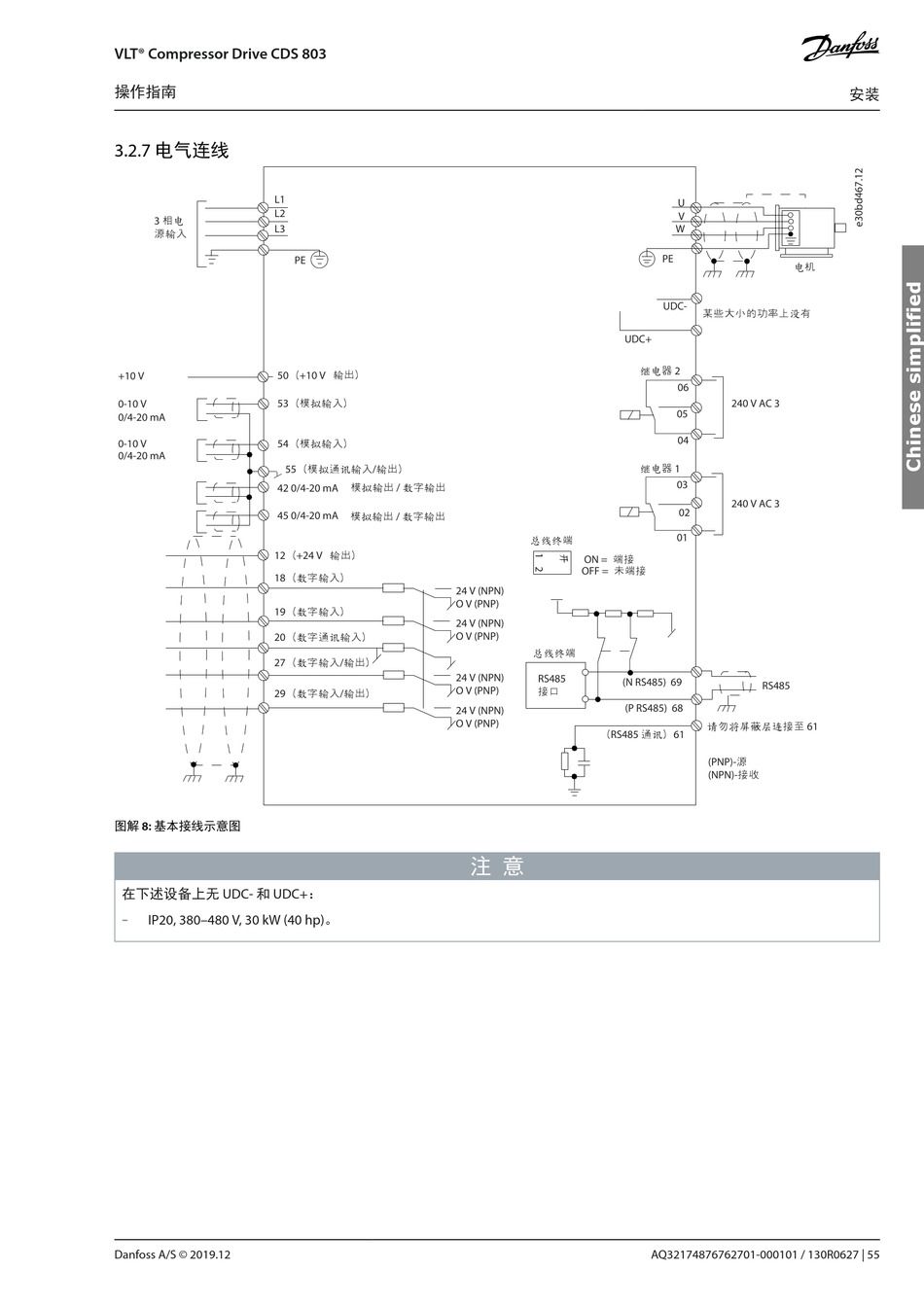

图解 8: 基本接线示意图
在下述设备上无 UDC- 和 UDC+：
-
IP20, 380–480 V, 30 kW (40 hp)。
Danfoss A/S © 2019.12
PE
输出）
模拟输出 / 数字输出
模拟输出 / 数字输出
24 V (NPN)
O V (PNP)
24 V (NPN)
O V (PNP)
24 V (NPN)
O V (PNP)
24 V (NPN)
O V (PNP)
UDC+
继电器 2
继电器 1
总线终端
ON = 端接
OFF = 未端接
总线终端
RS485
(N RS485) 69
接口
(P RS485) 68
（RS485 通讯）61
注 意
U
V
W
PE
电机
UDC-
某些大小的功率上没有
06
240 V AC 3
05
04
03
240 V AC 3
02
01
RS485
请勿将屏蔽层连接至 61
(PNP)-源
(NPN)-接收
AQ32174876762701-000101 / 130R0627 | 55
安装
