VLT® Compressor Drive CDS 803
操作指南
• 确保变频器电势和 PLC 的接地电势相同。
•
使用星形垫圈和导电安装板。
PLC
PLC
最小 16 mm
均衡电缆
控制电缆
主电源
L1
L2
L3
PE
增强保护性接地

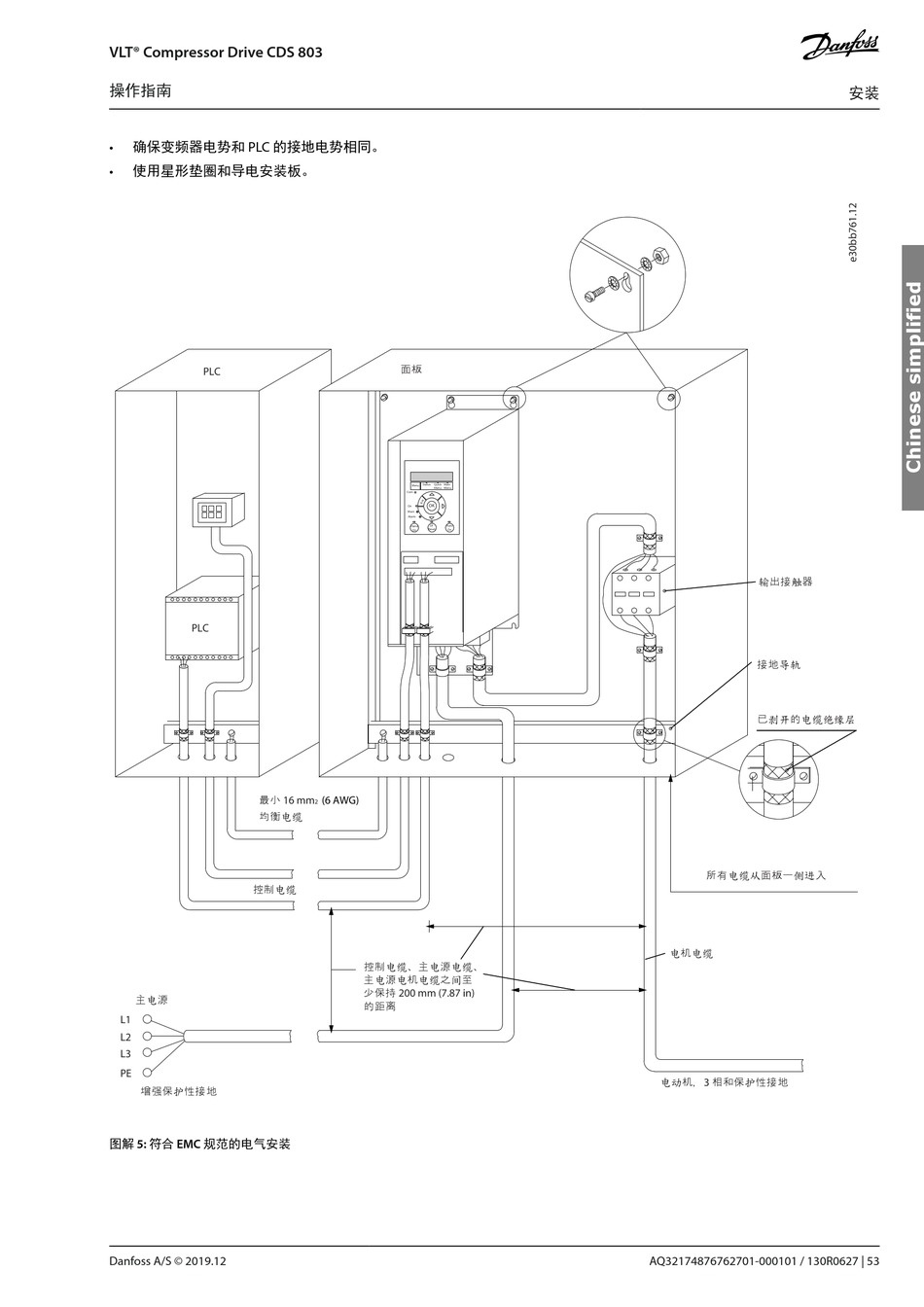

图解 5: 符合 EMC 规范的电气安装
Danfoss A/S © 2019.12
面板
Status Quick Main
Menu
Menu Menu
Com
OK
On
Warn
Alarm
Of Auto
Hand
On Reset On
(6 AWG)
2
控制电缆、主电源电缆、
主电源电机电缆之间至
少保持 200 mm (7.87 in)
的距离
输出接触器
接地导轨
已剥开的电缆绝缘层
所有电缆从面板一侧进入
电机电缆
电动机，3 相和保护性接地
AQ32174876762701-000101 / 130R0627 | 53
安装
