2.1.2 STEREO KANÄLE 7 ~ 14
Diese 4 Stereo Eingangskanäle sind für stereophone Leitungspegel ausgelegt, also beispielweise eines
Keyboards, eines Drum Computers, Synthesizers, einer HiFi Anlage oder eines DAT Players. Die
Regelmöglichkeiten entsprechen im Großen und Ganzen denen der Monokanäle, jedoch ohne GAIN Regler,
mit einer 2-Band Klangregelung und einem BALANCE Regler.

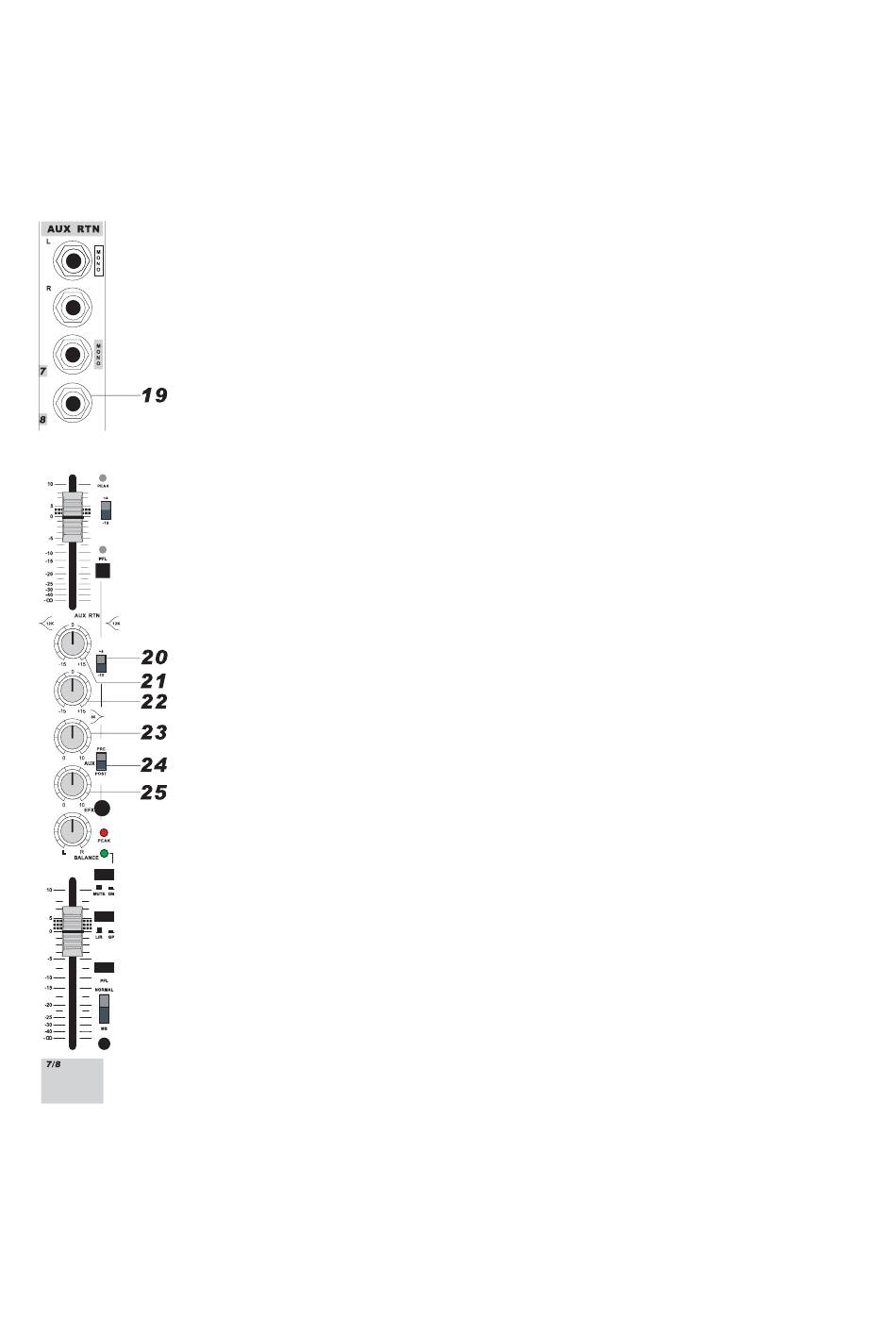

19. STEREO EINGANG

Die hochohmigen Eingänge akzeptieren 6,3mm Monoklinken. Ist das Eingangssignal
mono, sollte nur der linke Eingang benutzt werden. Dann verhält sich der Kanal wie ein
reiner Monokanal. Der einzige Unterschied besteht in dem Schalter für die
Eingangsempfindlichkeit +4/-10. Wird nur der rechte Eingang verwendet, gelangt das
Signal nur in die rechte Summenschiene.
20. +4/-10 SCHALTER
Der Stereo Eingangskanal ist für 6,3mm Klinkenstecker vorgesehen. Es gibt zwei
Empfindlichkeitsstufen. Die Stellung –10dBV ist für Geräte aus der
Unterhaltungselektronik gedacht, professionelle Geräte arbeiten meist mit einem Pegel
von +4dBu. Mit dem Empfindlichkeitsschalter stellen Sie Ihr Mischpult exakt auf den
jeweiligen Pegel des angeschlossenen Gerätes ein, unabdingbare Voraussetzung für die
Wahrung höchster Audioqualität. Fangen sie immer mit der Stellung +4dBu an, wenn der
Pegel im Kanal nicht hoch genug ist, schalten Sie auf –10dBV.
21. HIGH
Stereokanäle haben nur eine 2-Band Klangregelung. Hohe Frequenzen werden
angehoben, indem man diesen Regler nach rechts dreht, um Becken, Stimmen und
elektronische Instrumente "silbriger" erscheinen zu lassen. Nach links gedreht,
unterdrückt man diesen Frequenzbereich, mit dem Ergebnis, dass Zischlaute gemindert
werden. Der Regelbereich umfasst +/-15dB bei 12kHz mit Kuhschwanz Charakteristik.
22. LOW
Gleiche Funktion wie beim Mono Kanal Punkt (8).
23. AUX
Gleiche Funktion wie beim Mono Kanal Punkt (9).
24. AUX PRE/POST SCHALTER
Gleiche Funktion wie beim Mono Kanal Punkt (10).
25. EFX
Gleiche Funktion wie beim Mono Kanal Punkt (11).
