PHONIC CORPORATION Bedienungsanleitung MM1805x

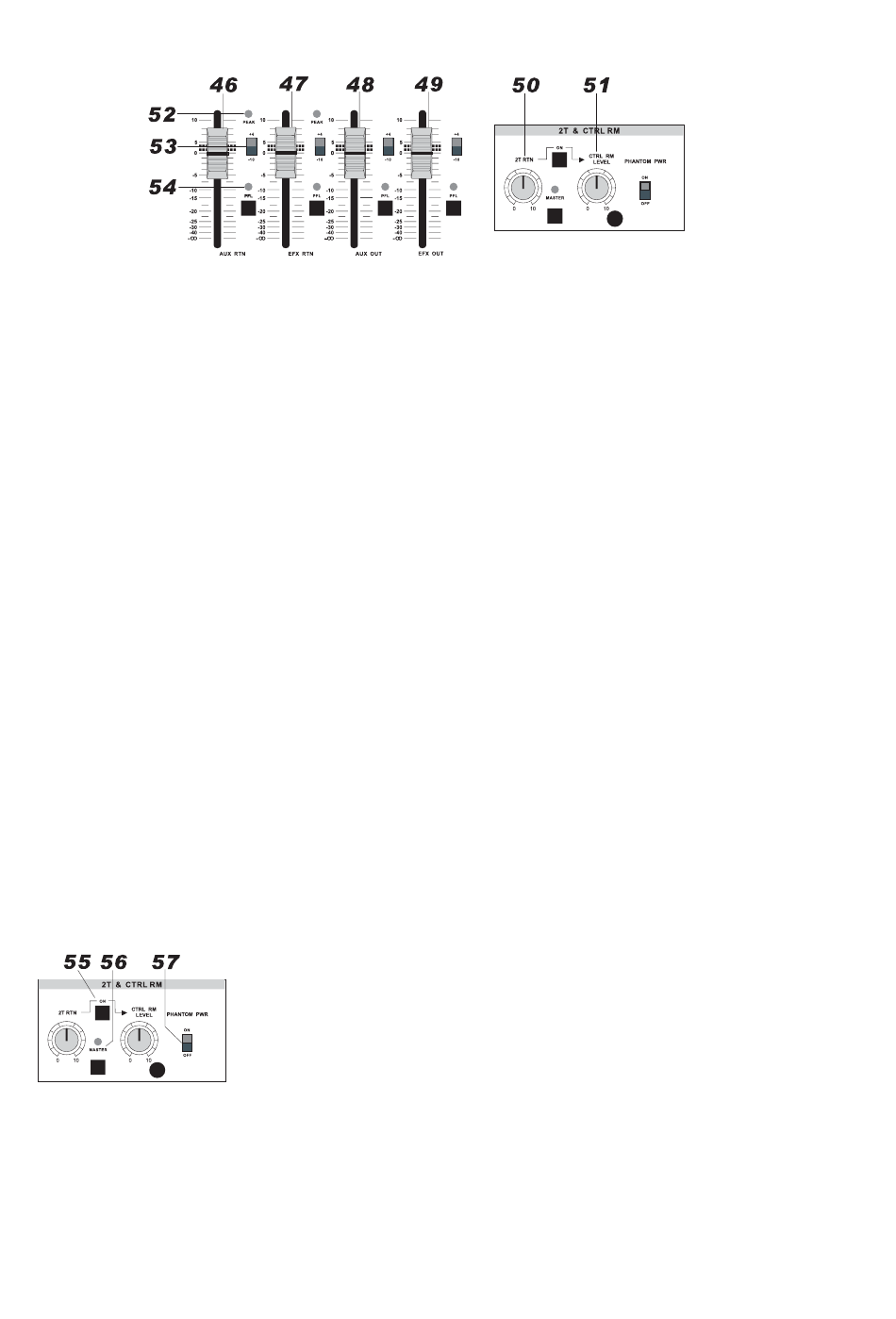

46. AUX RTN FADER
Dieser Fader kontrolliert die Lautstärke des Signals das am AUX RETURN anliegt.
47. EFX RTN FADER
Dieser Fader kontrolliert die Lautstärke des Signals das am EFX RETURN anliegt.
48. AUX OUT FADER
Dieser Fader kontrolliert die Lautstärke des Signals das am AUX OUT anliegt.
49. EFX OUT FADER
Dieser Fader kontrolliert die Lautstärke des Signals das an das interne Effektgerät geschickt wird.
Gleichzeitig liegt dieses Signal auch an den EFX OUT Buchsen an.
50. 2T RTN CONTROL
Dieser Drehgeber kontrolliert, wie laut das Signal, das an den Cinch Buchsen anliegt, in die Summe geregelt
wird.
51. CTRL RM LEVEL
Dieser Drehgeber kontrolliert die Lautstärke des Signals das an den Ausgängen CTRL RM anliegt.
52. Peak LED Anzeige
Gleiche Funktion wie im Mono Kanal unter Punkt (13).
53. +4/-10 SCHALTER
Der Stereo Eingangskanal ist für 6,3mm Klinkenstecker vorgesehen. Es gibt zwei Empfindlichkeitsstufen.
Die Stellung –10dBV ist für Konsumenten- oder HiFi-Geräte gedacht, professionelle Geräte arbeiten meist
mit einem Pegel von +4dBu. Mit dem Empfindlichkeitsschalter stellen Sie Ihr Mischpult exakt auf den
jeweiligen Pegel des angeschlossenen Gerätes ein, unabdingbare Voraussetzung für die Wahrung höchster
Audioqualität. Fangen sie immer mit der Stellung +4dBu an, wenn der Pegel im Kanal nicht hoch genug ist,
schalten Sie auf –10dBV.
54. PFL
Gleiche Funktion wie im Mono Kanal unter Punkt (17).
57. PHANTOM PWR
Dieser Schalter schaltet die globale Phantomspeisung ein oder aus.
55. 2T RTN /CTRL RM ON SCHALTER
Wenn dieser Schalter gedrückt ist, wird das Signal an den 2T RTN Cinch
Buchsen auf die Control Room Sektion geschaltet.
56. MASTER
Wenn dieser Schalter gedrückt ist wird das 2T RTN Signal auf die
Summenausgänge geroutet. Dies wird durch die aufleuchtende LED angezeigt.
