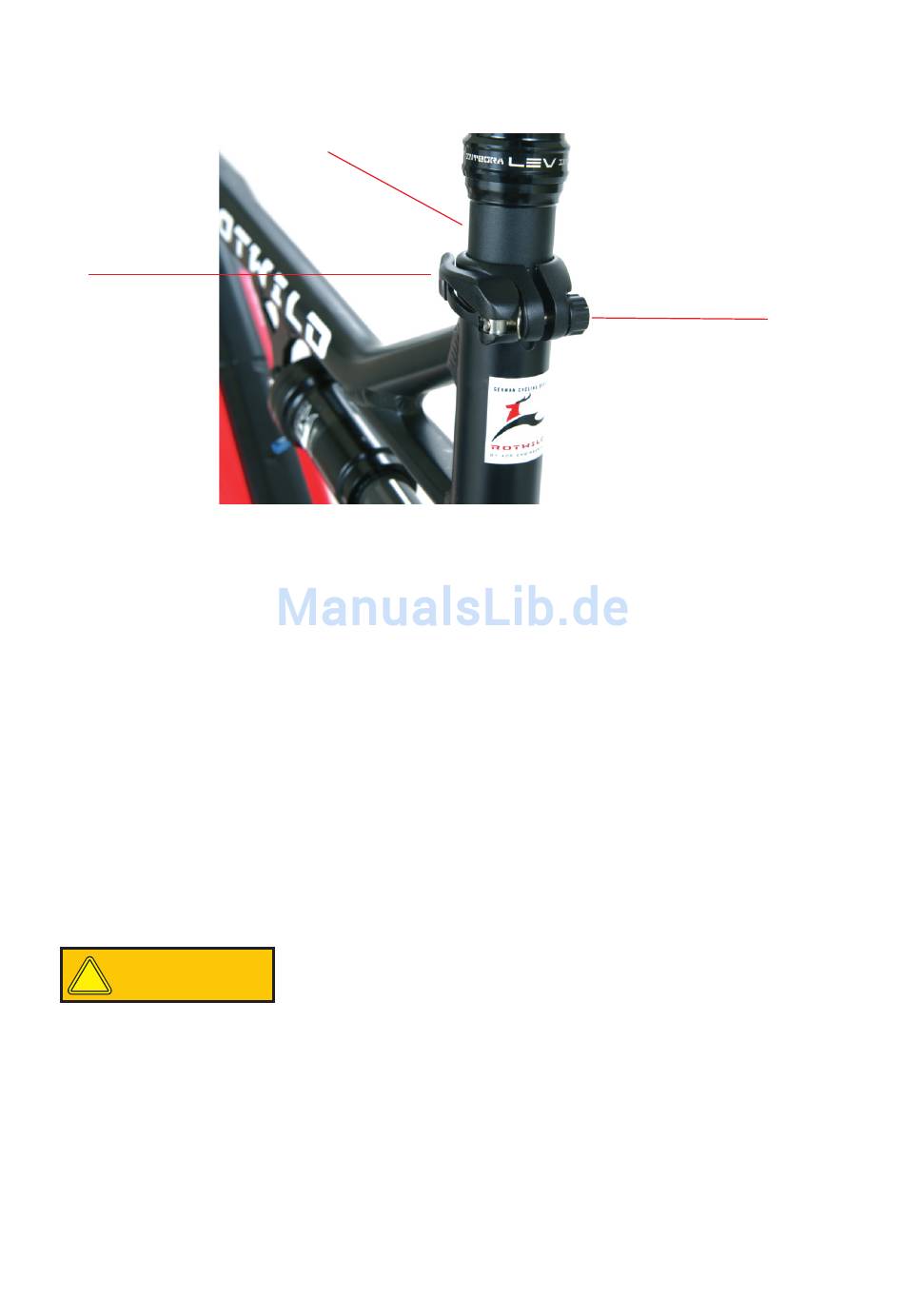

Abbildung 9: Schnellspanner für Sattelstütze
1
1 Spannhebel (in betriebsbereitem Zustand)
2 Sattelstütze
3 Rändelmutter (Einstellung Spannkraft)
Die Spannkraft wird über die Rändelmutter eingestellt. Die Spannkraft ist ausrei-
chend, wenn der Spannhebel aus der geöffneten Position bis zur Mitte locker be-
wegt werden kann und ab der Mitte mit den Fingern oder dem Handballen ge-
drückt werden muss.
Um den Schnellspanner zu öffnen, ist der Hebel nach außen zu ziehen.
Zur Sicherheit sollten sich Fahrer und Betreiber die Funktion der Schnellspanner
vom ROTWILD-Fachhändler vorführen lassen.
VORSICHT
!
2
Eine zu hohe Vorspannkraft beschädigt den Schnellspan-
ner, sodass er seine Funktion verliert. Eine nicht ausrei-
chende Vorspannkraft führt zum ungewollten Absenken
der Sattelstütze. Durch eine derart ungünstige Kraftein-
leitung kann es zum Versagen der betroffenen Bauteile
kommen.
3
33
