Kapitel 2
1 Einschalten
Der Hydro-Control VI wird durch Drücken der Ein/Aus-Taste oben rechts am Gerät eingeschaltet.
Die blaue LED unter der Taste wird aktiviert und das Gerät startet das Steuersystem.
Das Gerät zeigt zunächst zwei Selbsttestbildschirme an und startet das Betriebssystem Windows
XP Embedded. In dieser Zeit wird das Microsoft-Logo angezeigt. Anschließend erscheint das
Hydronix-Logo, gefolgt von einem Startbildschirm mit der Versionsnummer.
Das Gerät ist betriebsbereit, sobald der in Abbildung 2 dargestellte Übersichtsbildschirm
angezeigt wird. In der Bildschirmmitte wird gemeldet, dass der Hydro-Control nach dem Sensor
sucht.
2 Der Hauptbildschirm
1
10
9
8

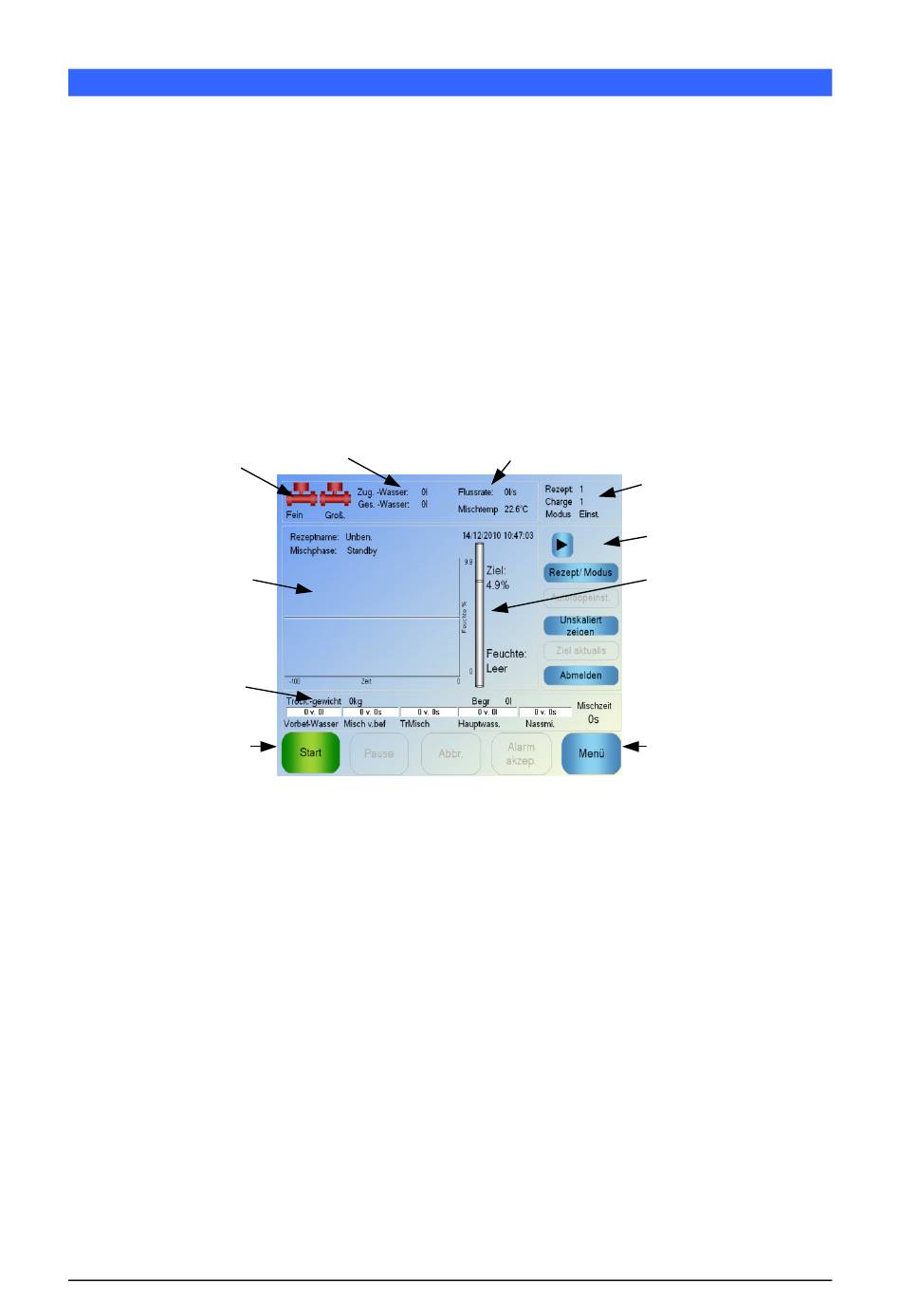

Abbildung 2: Der Hauptbildschirm des Hydro-Control VI
1.
Die Ventilsymbole melden, ob Spannung am betreffenden Ventil anliegt
2.
Hier wird die in der aktuellen Phase sowie die insgesamt der Charge zugegebene
Wassermenge gemeldet.
3.
Hier werden Flussrate und aktuelle Temperatur im Prozess angezeigt.
4.
Nummer des aktuell verwendeten Rezepts. Die Chargennummer wird für jede neue
Charge
für
Steuerungsmodus für das gegebene Rezept an (Einst., AUTO oder Berechnung).
5.
Dialogfeld für den schnellen Zugriff auf rezeptbezogene Funktionen. Diese werden im
Weiteren als „Direktzugriffstasten" bezeichnet.
Mit dem nach rechts zeigenden Pfeil werden die Schaltflächen des Dialogfelds ein-
•
bzw. ausgeblendet.
Rezept/Modus ermöglicht das Umschalten zwischen Rezepten sowie das
•
Wechseln des für ein Rezept zu verwendenden Steuerungsmodus.
•
Autoloopeinst. ermöglicht das Einstellen der Parameter für den Modus AUTO
(siehe Seite 43, 44).
Unskaliert zeigen schaltet die Bildschirmanzeige zwischen Feuchtewerten und
•
unskalierten Sensorwerten um.
Ziel aktualis wird aktiviert, wenn die aktuelle Mischung die Phase Ziel aktualis
•
erreicht hat. Der Bediener kann also den Feuchtezielwert des aktuellen Rezepts
mit dem tatsächlichen Feuchtewert der aktuellen Charge aktualisieren.
2
das
betreffende
Rezept
3
Modus
hochgezählt.
Hydro-Control VI Bedienerhandbuch HD0456de Rev 1.7.0 13
Navigation
4
5
6
7
gibt
den
aktiven
