Verbindung der Module mit einem Kabel
Das Kabel wird mit jedem Erweiterungsmodul geliefert, beide Enden sind gleich. Die
Schaltung ist 1:1. Die Stecker können weder verschoben noch umgekehrt
eingesteckt werden, weil sie mit einem sogenannten Schlüssel ausgestattet sind.
Das Grundmodul soll immer links sein. Die Module werden „kettenweise"
angeschlossen, d.h. jedes Modul ist mit seinem Nachbarn verbunden.
Das Kabel kann nicht durch die Rahmenverbindung geführt werden, bevor die
Rahmen miteinander Verbunden sind (siehe Montage – mechanische Installation).
Dieser Anschluss ist für ein weiteres
Erweiterungsmodul vorgesehen.

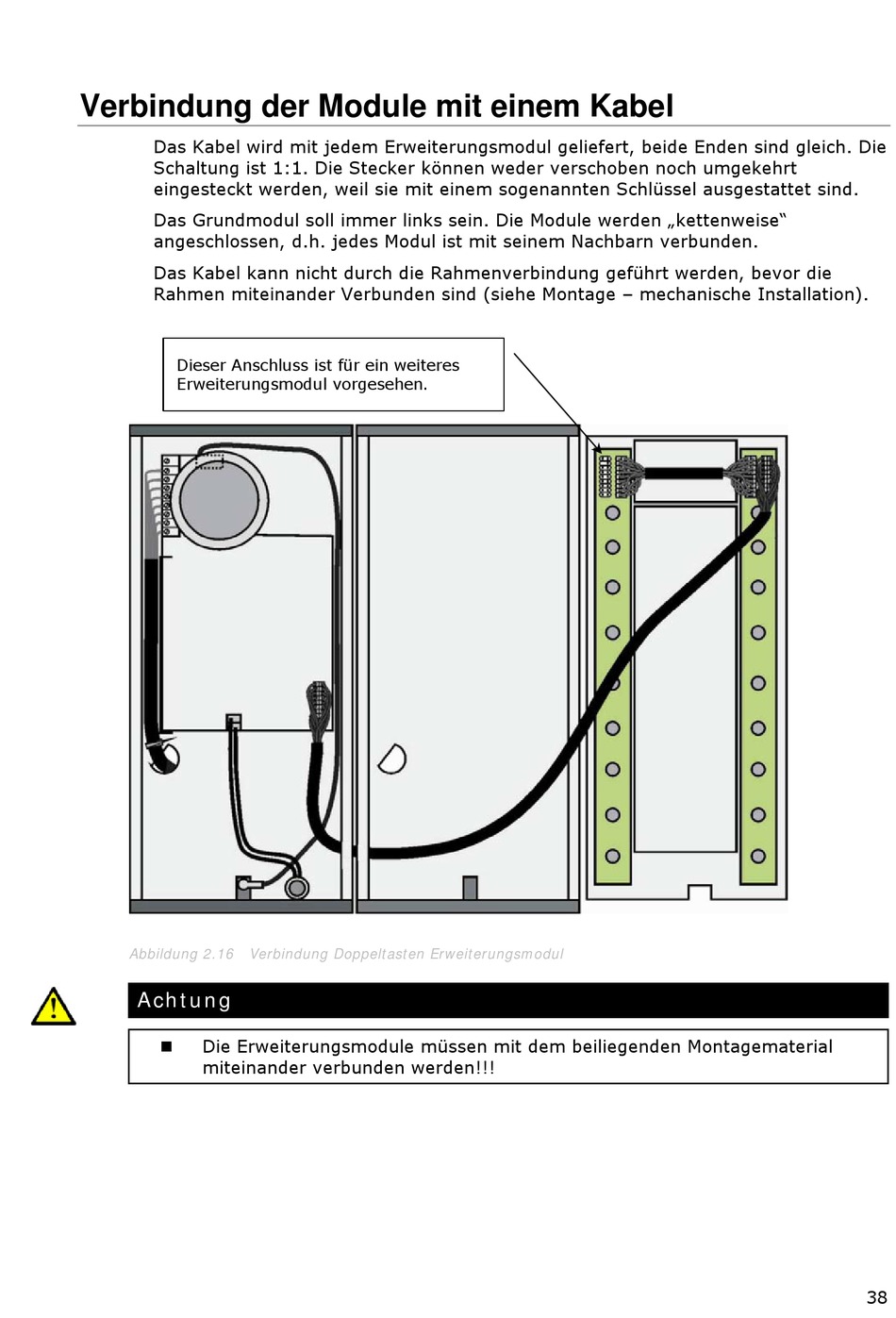

Abbildung 2.16
Verbindung Doppeltasten Erweiterungsmodul
Achtung
Die Erweiterungsmodule müssen mit dem beiliegenden Montagematerial
miteinander verbunden werden!!!
38
