Verbindung der Module mit einem Kabel
Das Kabel wird mit jedem Erweiterungsmodul mitgeliefert, beide Enden sind
gleich. Die Konfiguration ist 1:1. Die Stecker können weder verschoben noch
umgekehrt eingesteckt werden, weil sie mit einem sogenannten Schlüssel
ausgestattet sind.
Das Grundmodul soll sich immer auf der linken Seite befinden. Die Module
werden „kettenweise" angeschlossen, d.h. jedes Modul ist mit seinem
Nachbarn verbunden.
Das Kabel kann nicht durch die Durchführungen am Gehäuse geführt werden,
bevor die Gehäuse miteinander Verbunden sind (siehe Abschnitt 2.3 Montage
– mechanische Installation).
Dieser Anschluss ist für den Anschluss
eines anderen Moduls vorgesehen.

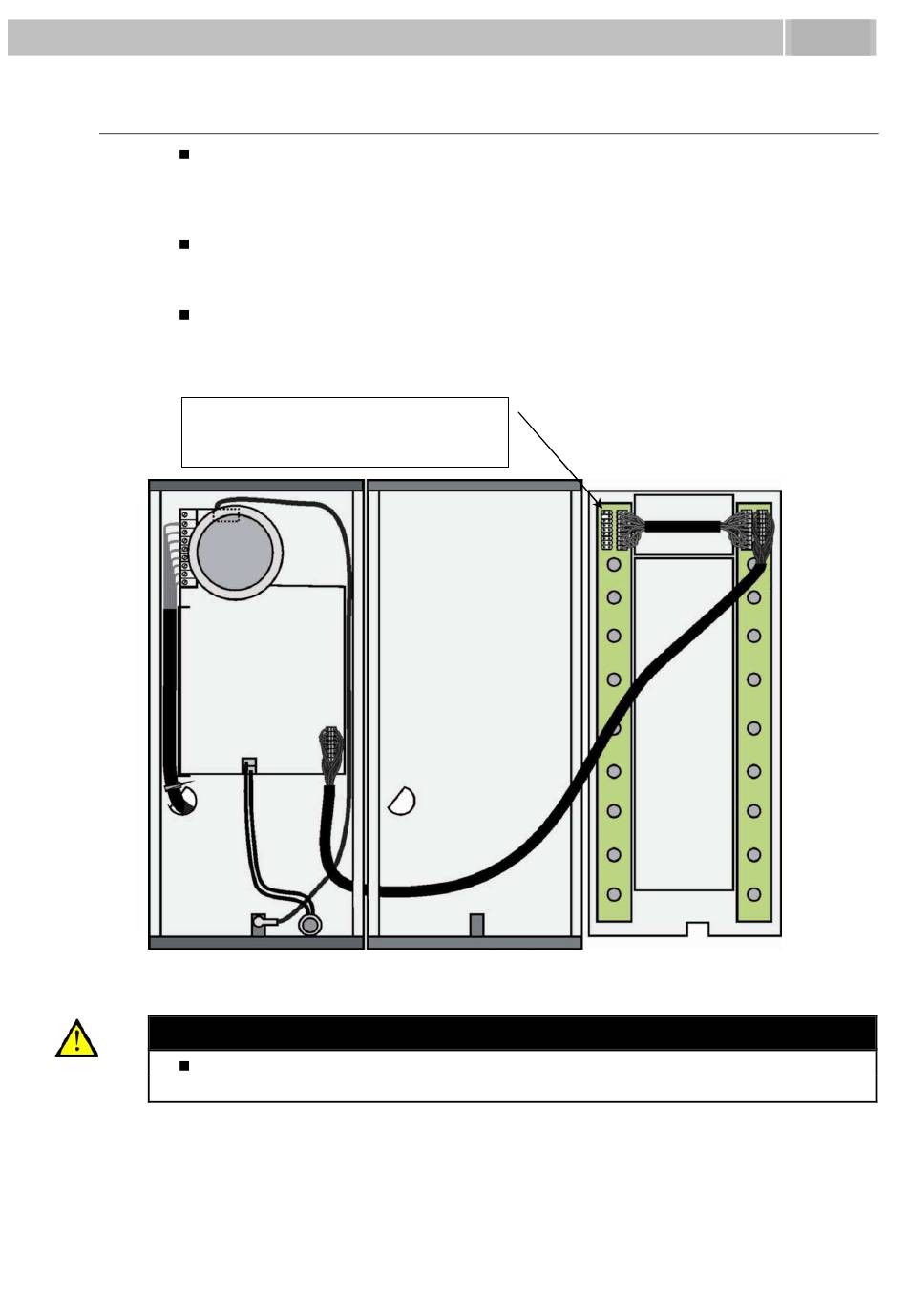

Abbildung 2.16
Anschluss eines Doppeltasten-Erweiterungsmoduls
Achtung
Die Erweiterungsmodule müssen mit dem beiliegenden Formteil
miteinander und mit dem Grundmodul verbunden werden!!!
Anschluss der Erweiterungsmodule
2.5
37
