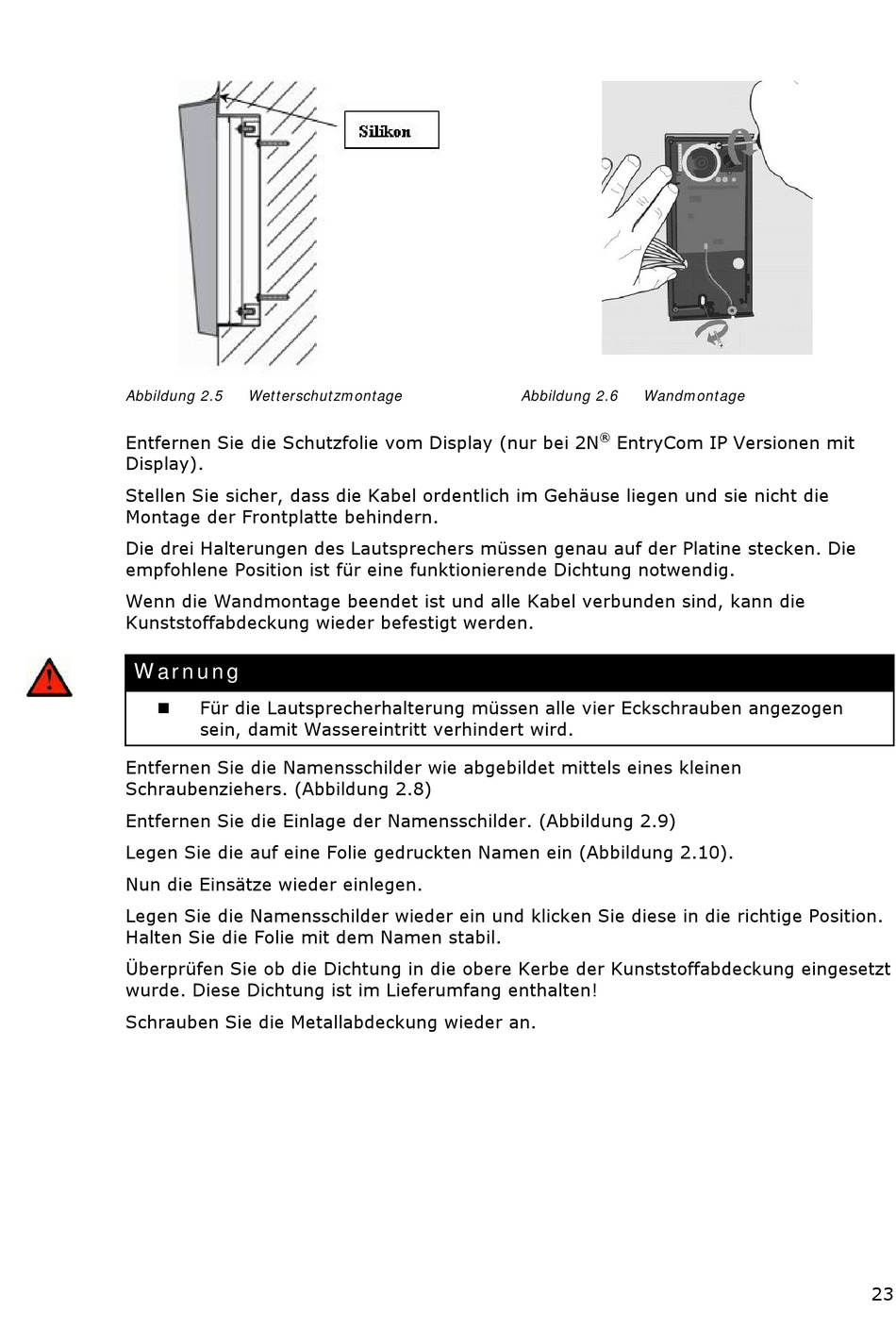

2N EntryCom IP Vario Installationsanleitung Seite 23

Abbildung 2.5 Wetterschutzmontage
Entfernen Sie die Schutzfolie vom Display (nur bei 2N
Display).
Stellen Sie sicher, dass die Kabel ordentlich im Gehäuse liegen und sie nicht die
Montage der Frontplatte behindern.
Die drei Halterungen des Lautsprechers müssen genau auf der Platine stecken. Die
empfohlene Position ist für eine funktionierende Dichtung notwendig.
Wenn die Wandmontage beendet ist und alle Kabel verbunden sind, kann die
Kunststoffabdeckung wieder befestigt werden.
Warnung
Für die Lautsprecherhalterung müssen alle vier Eckschrauben angezogen

sein, damit Wassereintritt verhindert wird.
Entfernen Sie die Namensschilder wie abgebildet mittels eines kleinen
Schraubenziehers. (Abbildung 2.8)
Entfernen Sie die Einlage der Namensschilder. (Abbildung 2.9)
Legen Sie die auf eine Folie gedruckten Namen ein (Abbildung 2.10).
Nun die Einsätze wieder einlegen.
Legen Sie die Namensschilder wieder ein und klicken Sie diese in die richtige Position.
Halten Sie die Folie mit dem Namen stabil.
Überprüfen Sie ob die Dichtung in die obere Kerbe der Kunststoffabdeckung eingesetzt
wurde. Diese Dichtung ist im Lieferumfang enthalten!
Schrauben Sie die Metallabdeckung wieder an.
Abbildung 2.6 Wandmontage
®
EntryCom IP Versionen mit
23
