2N EntryCom IP Vario Installationsanleitung Seite 31

Netzteil
(ohne PoE)
+
91341481E
–
Türöffner
+
Anschluss
Zusatzschaltkontakt

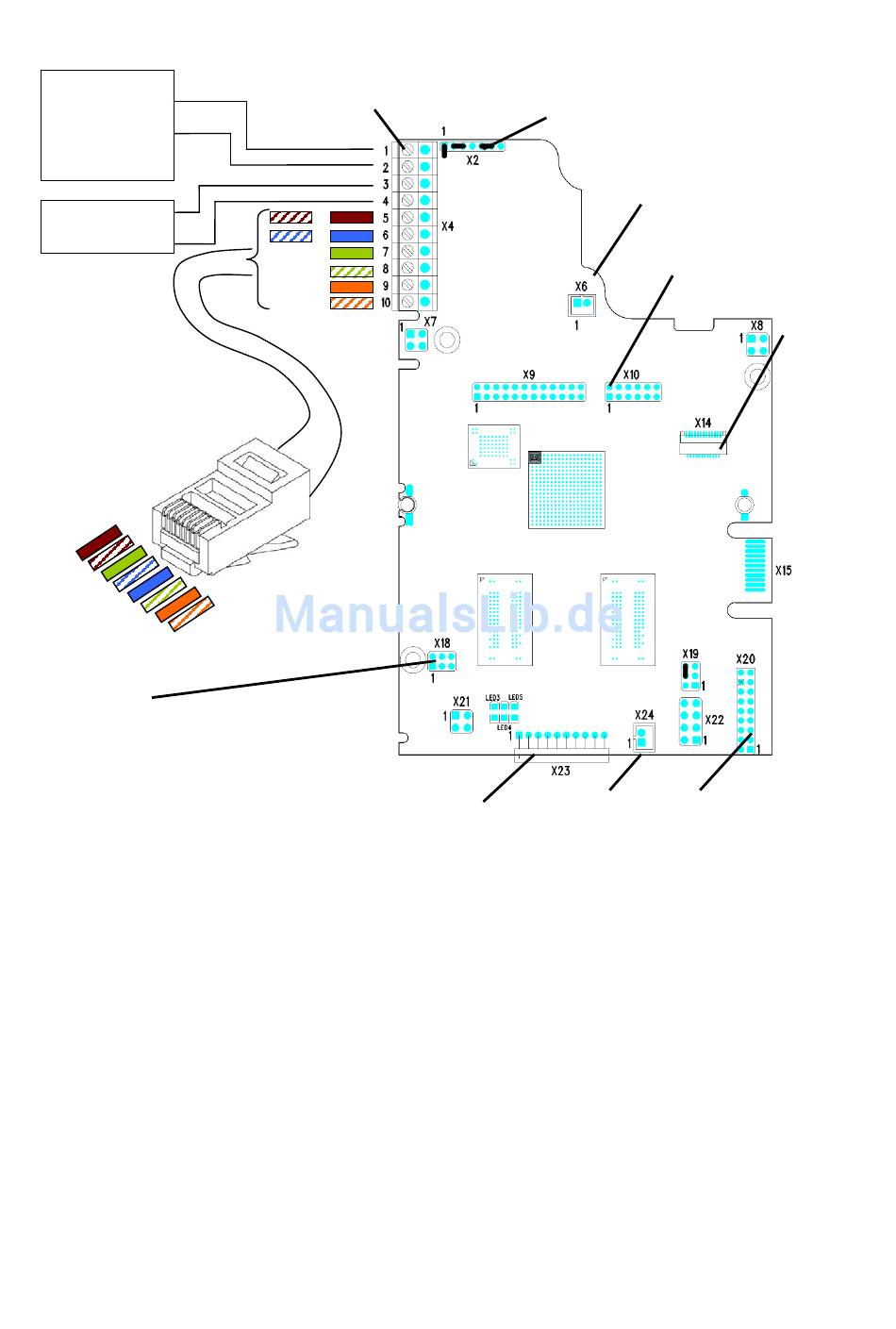

Abbildung 2.13
Lage der Anschlussklemmen
Der Anschlußblock besteht aus 10 Anschlüssen, die Klemmen sind farblich
unterschiedlich. Die Klemmen 5-10 sind zum Anschluß an das Ethernet. Klemmen 3 -4
sind für den Türöffner, Klemmen 1-2 für ein Zusatznetzteil. 12V / 2A DC wenn PoE
nicht verwendet wird.
1. Der Klemmenblock ist beigelegt. Zum Arbeiten an der Verkabelung einer
bereits installierten 2N
oben ab.
Kabel abisolieren und in die Schraubklemmen einführen. Nicht zu weit
abisolieren, ca 3mm sind ausreichend.
Klemmblock
12V / 2A DC
+
+
Anschluss
RFID Kartenleser
®
Beschreibung der 2N EntryCom IP Anschlüsse, PCB Version 535v5
®
Jumper Konfiguration
Anschluss
Lautsprecher
EntryCom IP ziehen Sie bitte den Klemmenblock nach
Anschluss
Lautsprecher
Anschluss
Display
Anschluss
Kamera
Anschluss für
Erweiterungsmodul
