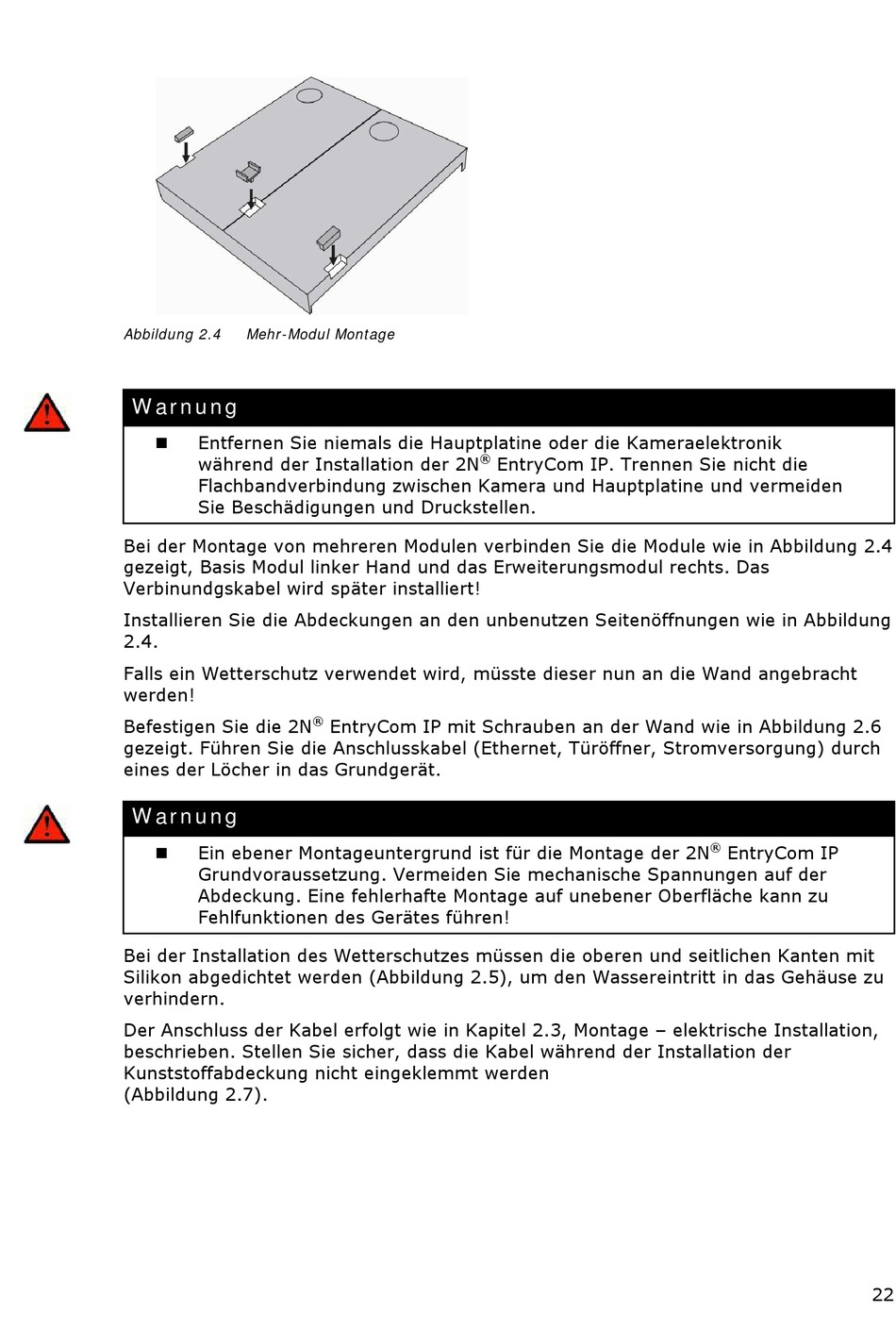

2N EntryCom IP Vario Installationsanleitung Seite 22

Abbildung 2.4 Mehr-Modul Montage
Warnung
Entfernen Sie niemals die Hauptplatine oder die Kameraelektronik

während der Installation der 2N
Flachbandverbindung zwischen Kamera und Hauptplatine und vermeiden
Sie Beschädigungen und Druckstellen.
Bei der Montage von mehreren Modulen verbinden Sie die Module wie in Abbildung 2.4
gezeigt, Basis Modul linker Hand und das Erweiterungsmodul rechts. Das
Verbinundgskabel wird später installiert!
Installieren Sie die Abdeckungen an den unbenutzen Seitenöffnungen wie in Abbildung
2.4.
Falls ein Wetterschutz verwendet wird, müsste dieser nun an die Wand angebracht
werden!
Befestigen Sie die 2N
gezeigt. Führen Sie die Anschlusskabel (Ethernet, Türöffner, Stromversorgung) durch
eines der Löcher in das Grundgerät.
Warnung
Ein ebener Montageuntergrund ist für die Montage der 2N

Grundvoraussetzung. Vermeiden Sie mechanische Spannungen auf der
Abdeckung. Eine fehlerhafte Montage auf unebener Oberfläche kann zu
Fehlfunktionen des Gerätes führen!
Bei der Installation des Wetterschutzes müssen die oberen und seitlichen Kanten mit
Silikon abgedichtet werden (Abbildung 2.5), um den Wassereintritt in das Gehäuse zu
verhindern.
Der Anschluss der Kabel erfolgt wie in Kapitel 2.3, Montage – elektrische Installation,
beschrieben. Stellen Sie sicher, dass die Kabel während der Installation der
Kunststoffabdeckung nicht eingeklemmt werden
(Abbildung 2.7).
®
®
EntryCom IP mit Schrauben an der Wand wie in Abbildung 2.6
EntryCom IP. Trennen Sie nicht die
®
EntryCom IP
22
