Konfiguration Spannungsversorgung und Türöffner
Dieser Anschluss befindet sich rechts vom Klemmenblock (Tabelle 2.4). Hier werden
Türöffnungs- und Stromversorgungsoptionen eingestellt. Mit den Jumpereinstellungen
konfigurieren sie, ob der Türöffner am integrierten Schaltkontakt über ein externes
Netzteil (EXTERN) oder von der Spannungsversorgung der Türsprechstelle (INTERN)
gespeist wird.
Funktionsweise des
Schaltkontaktes
NO (Normal offen)
NO (Normal offen)
NC (Normal geschlossen)
NC (Normal geschlossen)

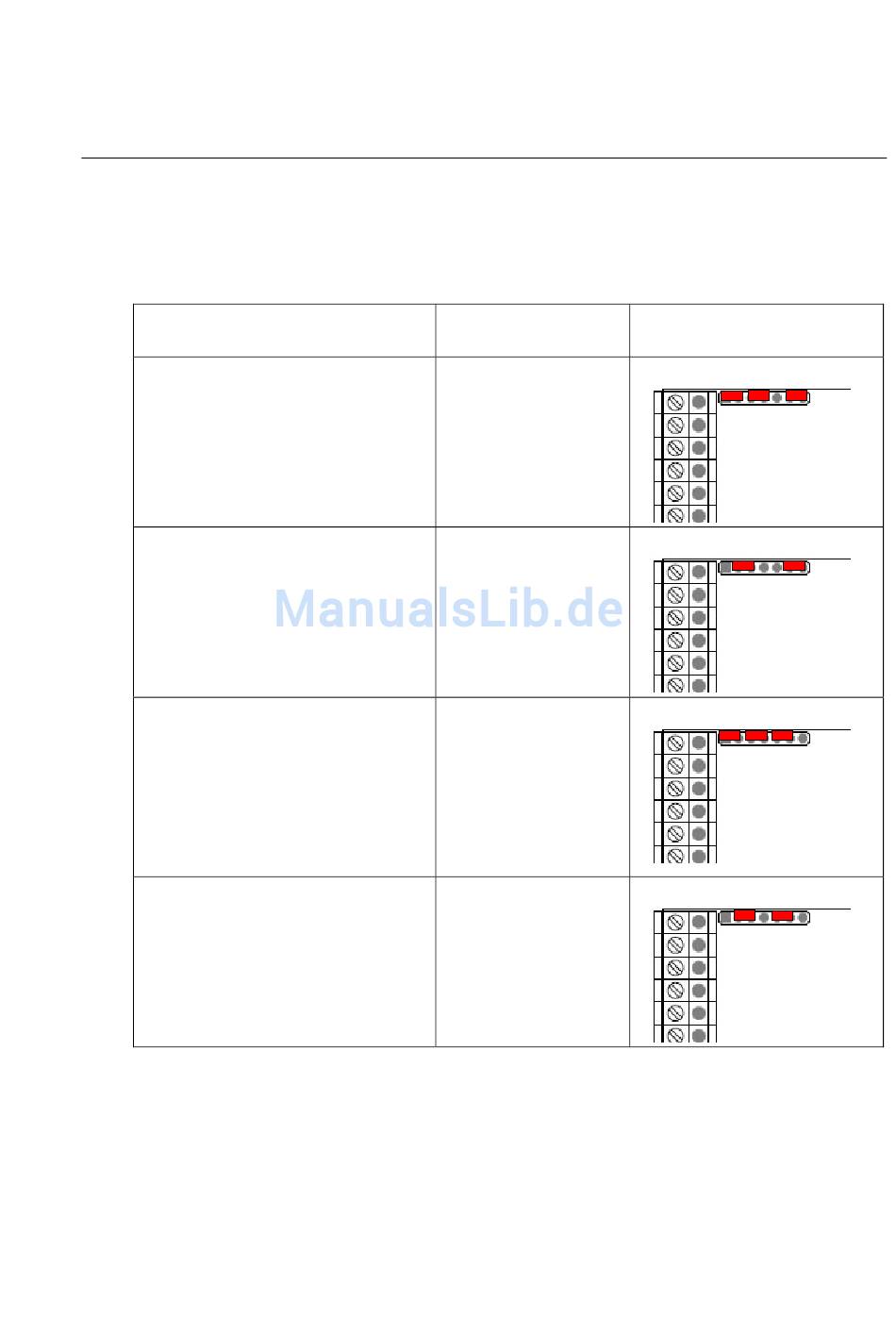

Tabelle 2.4
Jumpereinstellung Türöffner und Netzteil
Bei der Verwendung der internen Spannungsversorgung (INTERN) können nur
Gleichstromtüröffner verwendet werden. Für Wechselstromtüröffner ist ein externes
Netzteil zu verwenden und die Jumpereinstellung auf EXTERN zu setzen.
Speisung
Jumper Konfiguration
Türöffner
INTERN
EXTERN
INTERN
EXTERN
1 2 3 4 5 6 7
1 2 3 4 5 6 7
1 2 3 4 5 6 7
1 2 3 4 5 6 7
34
