Außenwand mit Isolation
Gehen Sie wie oben erwähnt vor. Die Dübel müssen in die Wand
hinter der Isolation eingelassen werden. Bei Isolation von mehr als
50 mm Stärke sind längere Schrauben und Dübel nötig. Diese sind
nicht im Lieferumfang inbegriffen.
Bohren Sie mit Hilfe der Bohrschablone die Löcher in die Wand und benutzen Sie
beiligende Kunststoffdübel.
Mit dem vorhandenen Sechskantschlüssel die Metallabdeckung der 2N
demontieren. Lösen Sie die unteren Schrauben und entfernen Sie die Frontplatte wie
in Abbildung 2.2 aufgezeigt.
Benutzen Sie einen entsprechenden Kreuzschlitzschraubendreher zur Entfernung der
Kunststoffabdeckung und entfernen Sie diese (Abbildung 2.3).

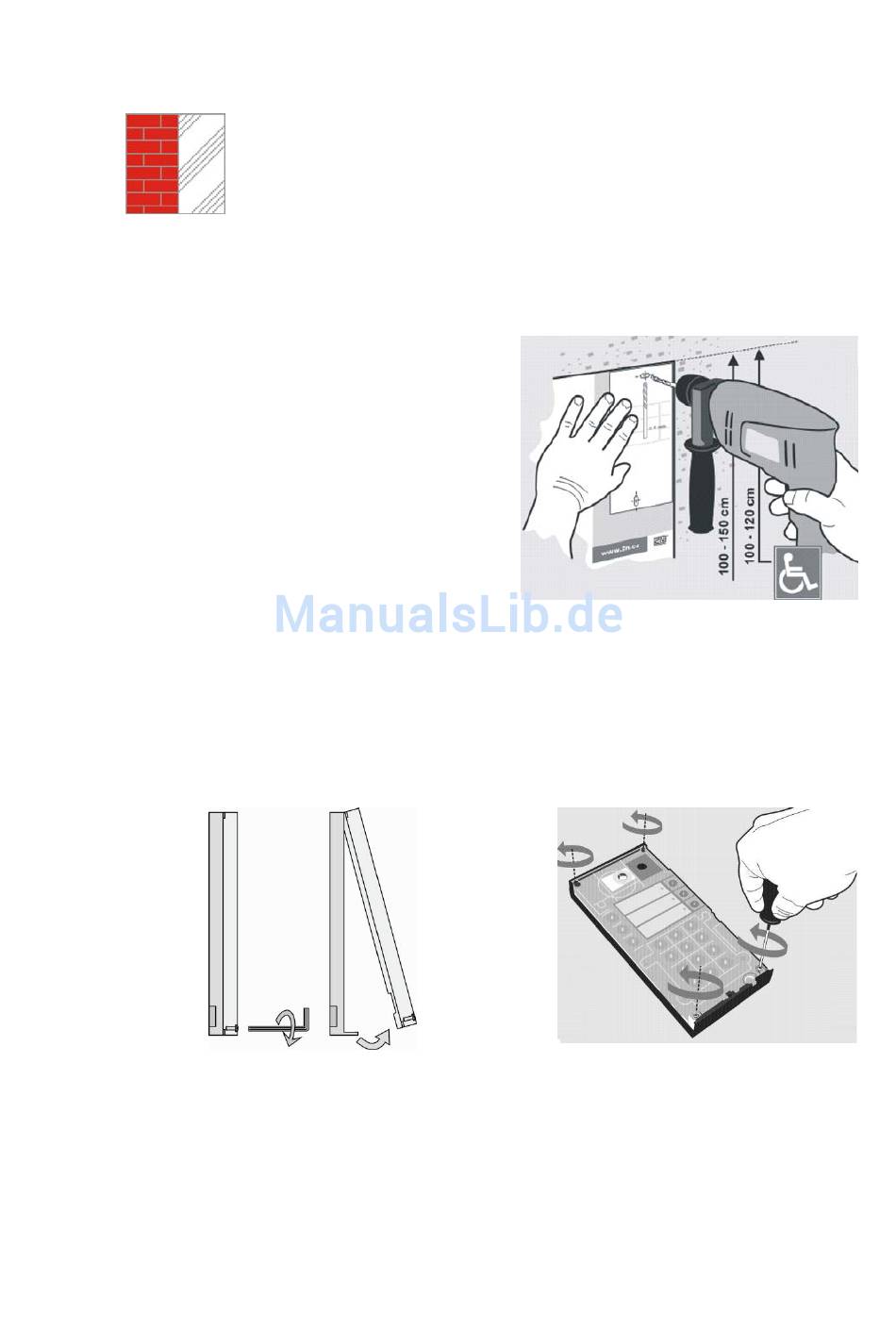

Abbildung 2.2 Demontage Metallabdeckplatte
Abbildung 2.1 Bohren
Abbildung 2.3 Entfernung Kunststoffabdeckung
®
