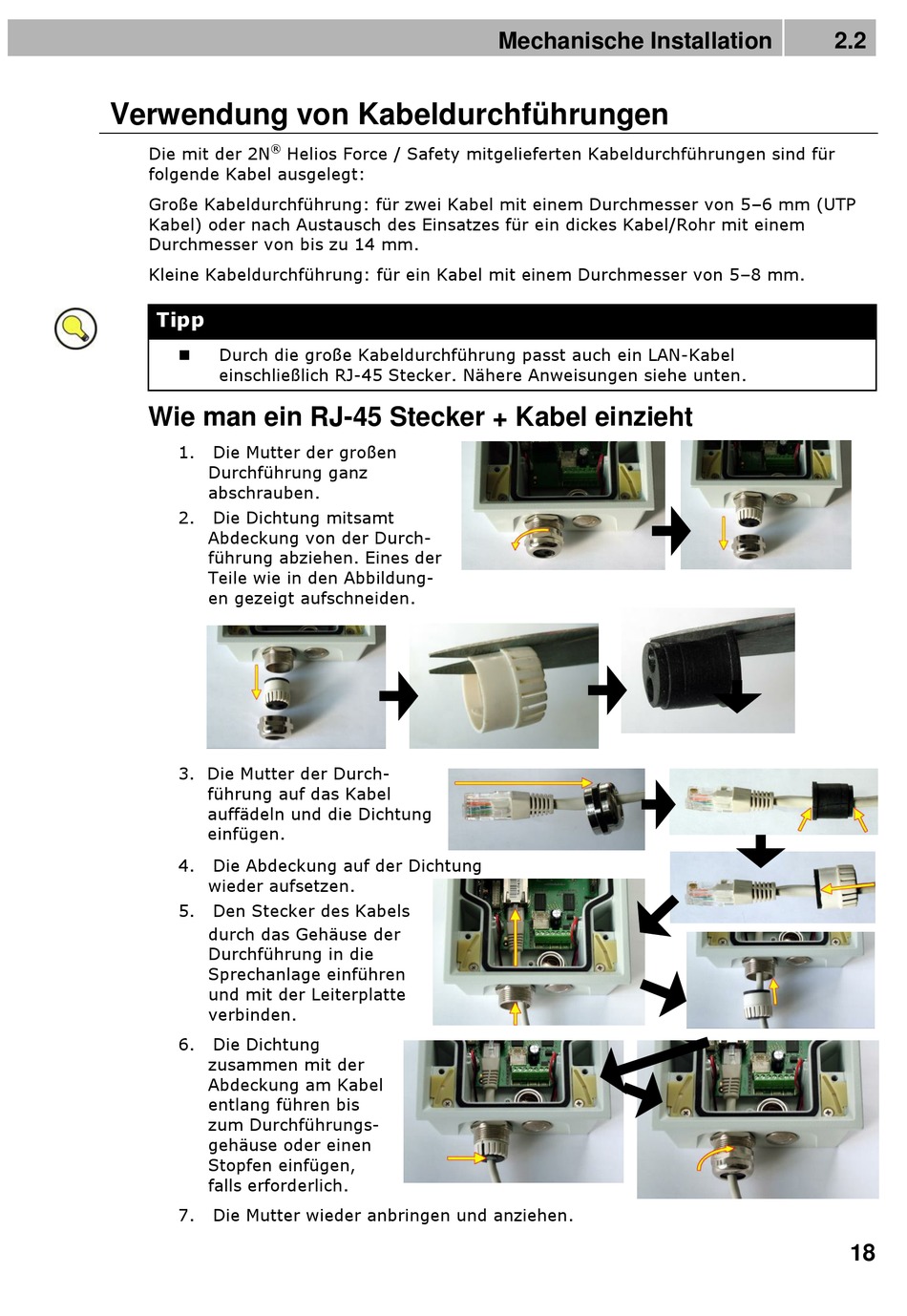

Verwendung von Kabeldurchführungen
®
Die mit der 2N
folgende Kabel ausgelegt:
Große Kabeldurchführung: für zwei Kabel mit einem Durchmesser von 5–6 mm (UTP
Kabel) oder nach Austausch des Einsatzes für ein dickes Kabel/Rohr mit einem
Durchmesser von bis zu 14 mm.
Kleine Kabeldurchführung: für ein Kabel mit einem Durchmesser von 5–8 mm.
Tipp
Durch die große Kabeldurchführung passt auch ein LAN-Kabel
einschließlich RJ-45 Stecker. Nähere Anweisungen siehe unten.
Wie man ein RJ-45 Stecker + Kabel einzieht
1.
Die Mutter der großen
Durchführung ganz
abschrauben.
2.
Die Dichtung mitsamt
Abdeckung von der Durch-
führung abziehen. Eines der
Teile wie in den Abbildung-
en gezeigt aufschneiden.
3. Die Mutter der Durch-
führung auf das Kabel
auffädeln und die Dichtung
einfügen.
4.
Die Abdeckung auf der Dichtung
wieder aufsetzen.
5.
Den Stecker des Kabels
durch das Gehäuse der
Durchführung in die
Sprechanlage einführen
und mit der Leiterplatte
verbinden.
6.
Die Dichtung
zusammen mit der
Abdeckung am Kabel
entlang führen bis
zum Durchführungs-
gehäuse oder einen
Stopfen einfügen,
falls erforderlich.
7.
Die Mutter wieder anbringen und anziehen.
Helios Force / Safety mitgelieferten Kabeldurchführungen sind für
Mechanische Installation
2.2
18
