DME 3000-111 P
Software V2.2

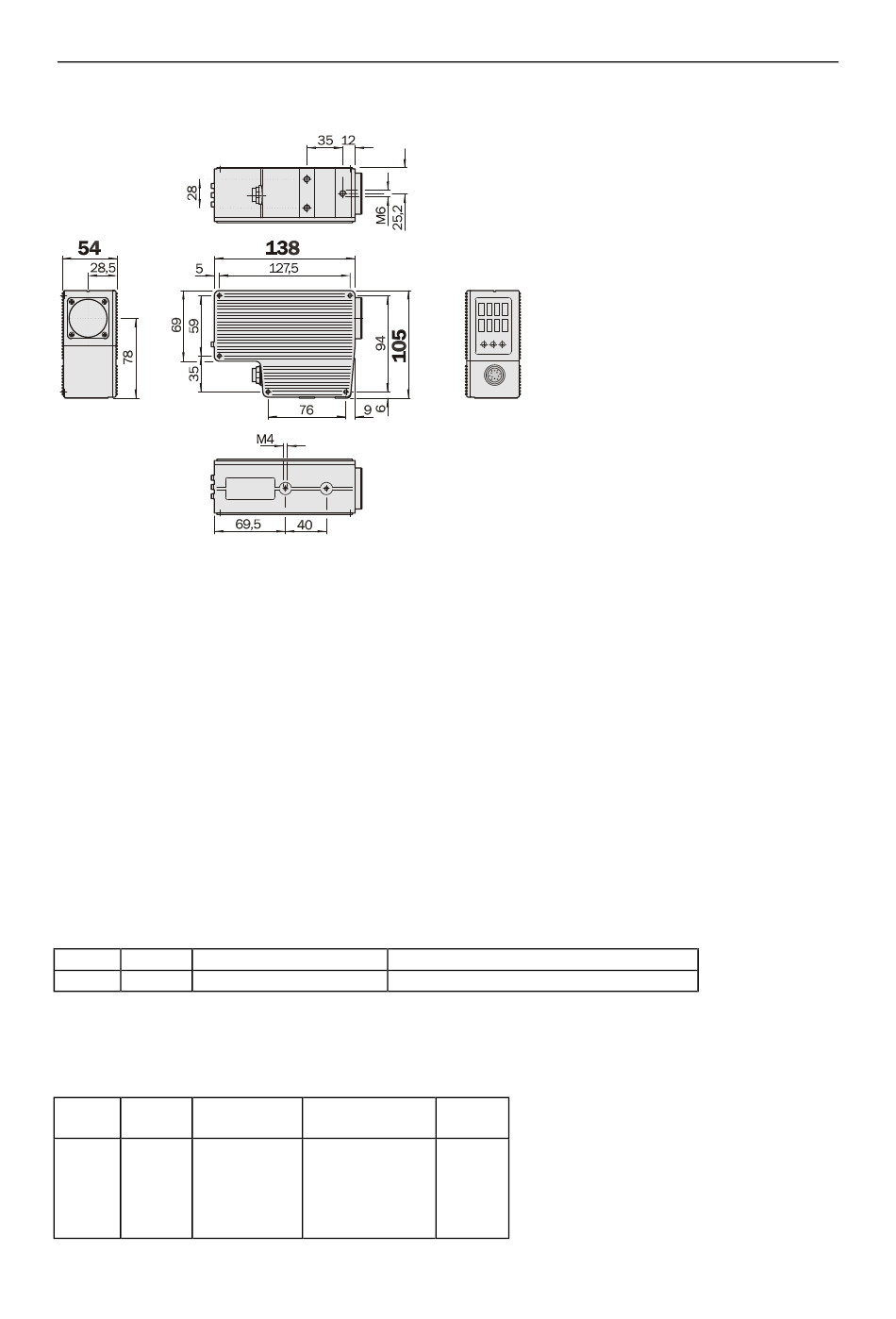

9 Maßbild

10 Anhang

10.1 Profibus Normen

DIN 19245 Profibus FMS (Fieldbus Message Specification)
DIN 19245-2 Profibus DP (dezentrale Peripherie)
IEC 1158-2 Profibus PA (Prozessautomatisierung)
EN 50170 Volume 2 Europäische Feldbusnorm

10.2 Profibus Encoder-Profil Klasse 1

Octet ist die in der Profibus-Literatur (z.B. Encoder Profil) verwendete Bezeichnung für ein Byte
innerhalb eines Profibus-DP Telegramms. Octet Nummer 1 entspricht Byte Nummer 0 in der SPC3-
Dokumentation. Die Bedeutung der ersten Bytes eines bestimmten Telegramms (SAPs) sind durch
Profibus-DP festgelegt, alle weiteren sind User- oder Profil-spezifisch.
SAP ist die Bezeichnung eines DP-Services oder eines bestimmten Telegramm-Typs.
10.2.1 DDLM_Data_Exchange Funktion Slave->Master
Octet Bit Type
1...4 signed 32
Der vom DME 3000-DP gelieferte Messwert ist als vorzeichenbehaftete 32-Bit-Zahl kodiert. Octet 1
enthält das MSB, Octet 4 das LSB.
Die Einheit der Positionsdaten ist mm.

10.2.2 DDLM_Chk_Cfg Configuration function

Octet Bit Type
1
0...3 unsigned 4
4...5 unsigned 2
6 unsigned 1
7 unsigned 1
Output
Positionsdaten vom Encoder
Output Class 1
32 bit
D1 hex
length code 01
Input data 01
Word format 1
Consistency 1
Seite 25
