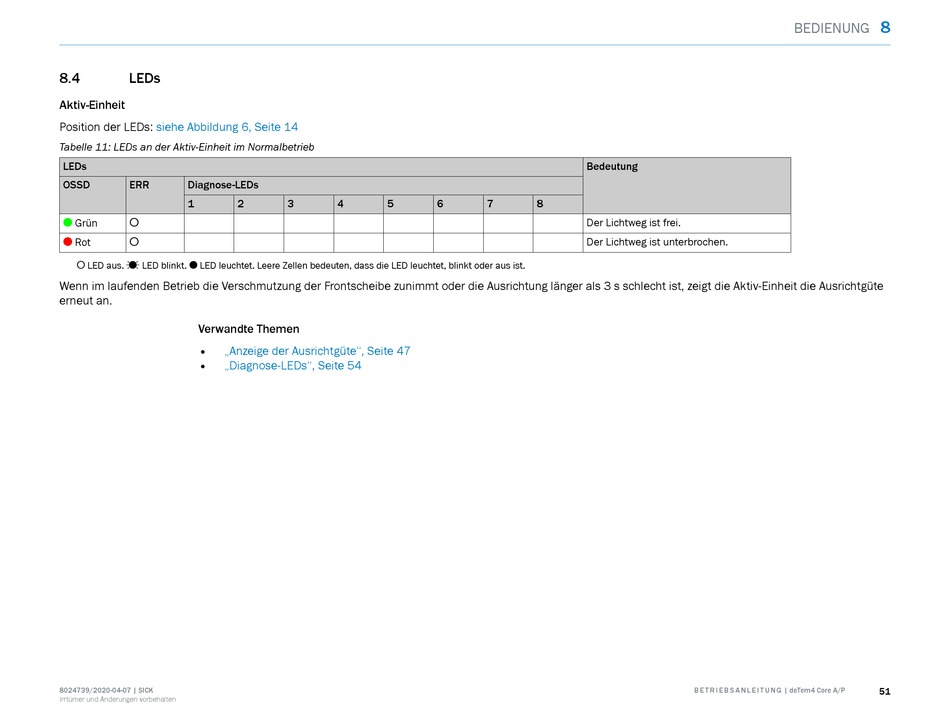

8.4

LEDs

Aktiv-Einheit
Position der LEDs: siehe Abbildung 6, Seite 14
Tabelle 11: LEDs an der Aktiv-Einheit im Normalbetrieb
LEDs
OSSD ERR Diagnose-LEDs
1 2
Grün
O o
O Rot o
o LED aus. Ö LED blinkt. O LED leuchtet. Leere Zellen bedeuten, dass die LED leuchtet, blinkt oder aus ist.
Wenn im laufenden Betrieb die Verschmutzung der Frontscheibe zunimmt oder die Ausrichtung länger als 3 s schlecht ist, zeigt die Aktiv-Einheit die Ausrichtgüte
erneut an.
Verwandte Themen
• „Anzeige der Ausrichtgüte", Seite 47
• „Diagnose-LEDs", Seite 54
8024739/2020-04-07 | SICK
Irrtümer und Änderungen vorbehalten
3 4 5 6
Bedeutung
7 8
Der Lichtweg ist frei.
Der Lichtweg ist unterbrochen.
