PRODUKTBESCHREIBUNG
3.2.4.1

Anzeige der Diagnose-LEDs

14 B E T R I E B S A N L E I T U N G | deTem4 Core A/P
OSSD
ERR
"

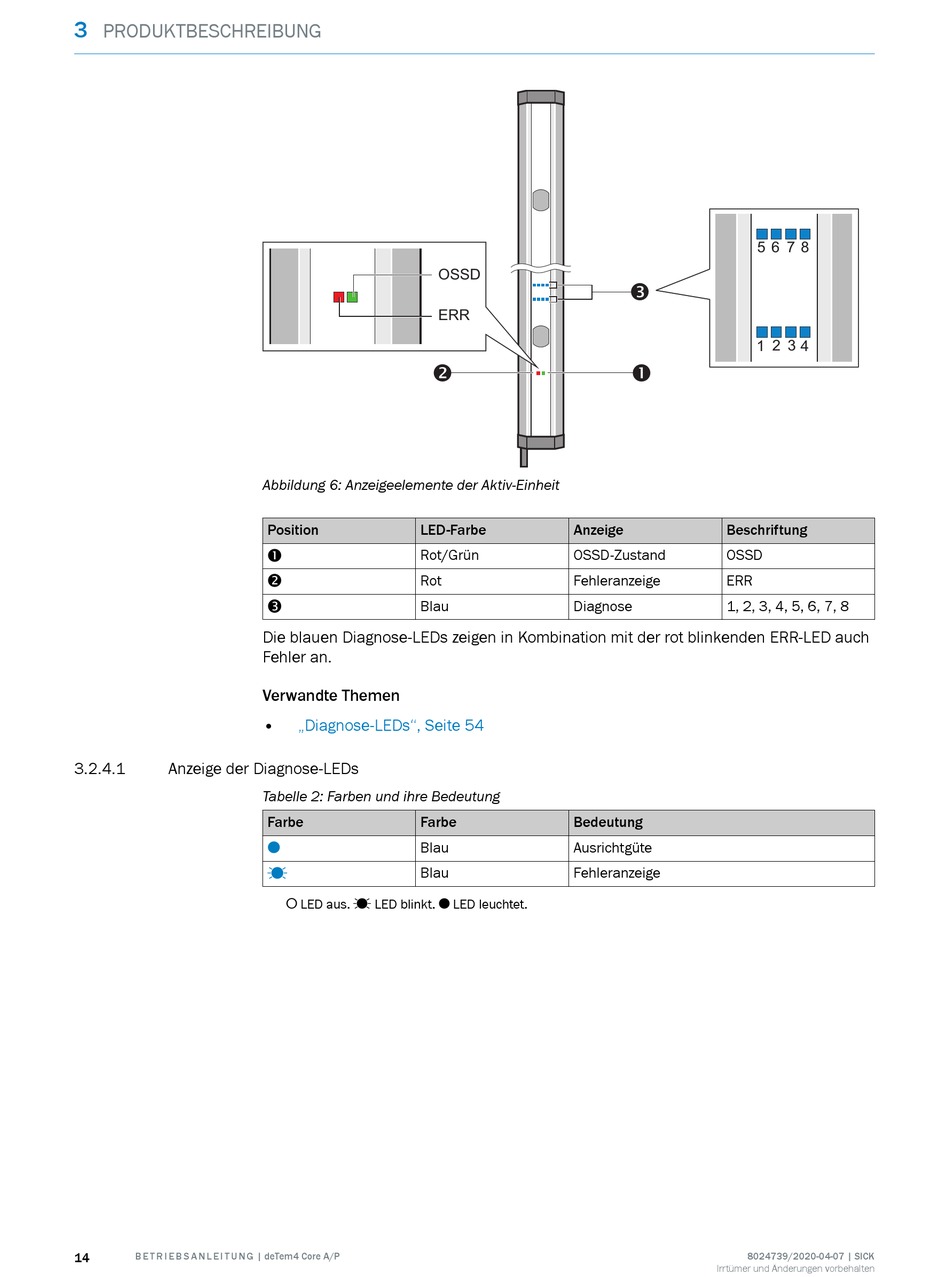

Abbildung 6: Anzeigeelemente der Aktiv-Einheit
Position LED-Farbe
Rot/Grün
!
Rot
"
Blau
§
Die blauen Diagnose-LEDs zeigen in Kombination mit der rot blinkenden ERR-LED auch
Fehler an.
Verwandte Themen
• „Diagnose-LEDs", Seite 54
Tabelle 2: Farben und ihre Bedeutung
Farbe Farbe
Blau
O
Blau
Ö
o LED aus. Ö LED blinkt. O LED leuchtet.
§
!
Anzeige Beschriftung
OSSD-Zustand OSSD
Fehleranzeige ERR
Diagnose 1, 2, 3, 4, 5, 6, 7, 8
Bedeutung
Ausrichtgüte
Fehleranzeige
