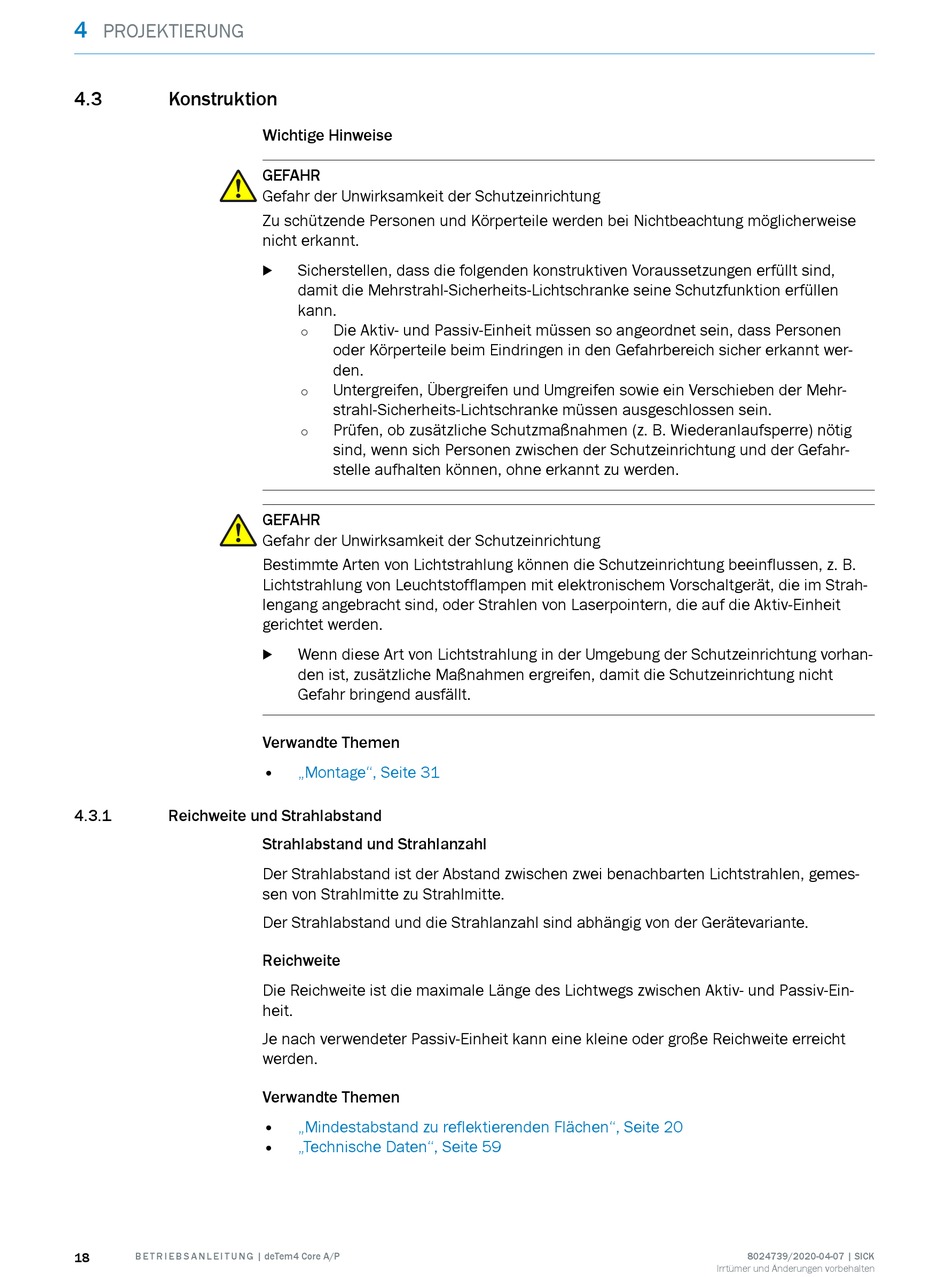

Konstruktion; Reichweite Und Strahlabstand - SICK deTem4 Core A/P Betriebsanleitung

4
PROJEKTIERUNG
4.3

Konstruktion

4.3.1

Reichweite und Strahlabstand

18 B E T R I E B S A N L E I T U N G | deTem4 Core A/P
Wichtige Hinweise
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Sicherstellen, dass die folgenden konstruktiven Voraussetzungen erfüllt sind,
b
damit die Mehrstrahl-Sicherheits-Lichtschranke seine Schutzfunktion erfüllen
kann.
Die Aktiv- und Passiv-Einheit müssen so angeordnet sein, dass Personen
°
oder Körperteile beim Eindringen in den Gefahrbereich sicher erkannt wer‐
den.
Untergreifen, Übergreifen und Umgreifen sowie ein Verschieben der Mehr‐
°
strahl-Sicherheits-Lichtschranke müssen ausgeschlossen sein.
Prüfen, ob zusätzliche Schutzmaßnahmen (z. B. Wiederanlaufsperre) nötig
°
sind, wenn sich Personen zwischen der Schutzeinrichtung und der Gefahr‐
stelle aufhalten können, ohne erkannt zu werden.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Bestimmte Arten von Lichtstrahlung können die Schutzeinrichtung beeinflussen, z. B.
Lichtstrahlung von Leuchtstofflampen mit elektronischem Vorschaltgerät, die im Strah‐
lengang angebracht sind, oder Strahlen von Laserpointern, die auf die Aktiv-Einheit
gerichtet werden.
Wenn diese Art von Lichtstrahlung in der Umgebung der Schutzeinrichtung vorhan‐
b
den ist, zusätzliche Maßnahmen ergreifen, damit die Schutzeinrichtung nicht
Gefahr bringend ausfällt.
Verwandte Themen
•
„Montage", Seite 31
Strahlabstand und Strahlanzahl
Der Strahlabstand ist der Abstand zwischen zwei benachbarten Lichtstrahlen, gemes‐
sen von Strahlmitte zu Strahlmitte.
Der Strahlabstand und die Strahlanzahl sind abhängig von der Gerätevariante.
Reichweite
Die Reichweite ist die maximale Länge des Lichtwegs zwischen Aktiv- und Passiv-Ein‐
heit.
Je nach verwendeter Passiv-Einheit kann eine kleine oder große Reichweite erreicht
werden.
Verwandte Themen
•
„Mindestabstand zu reflektierenden Flächen", Seite 20
•
„Technische Daten", Seite 59
