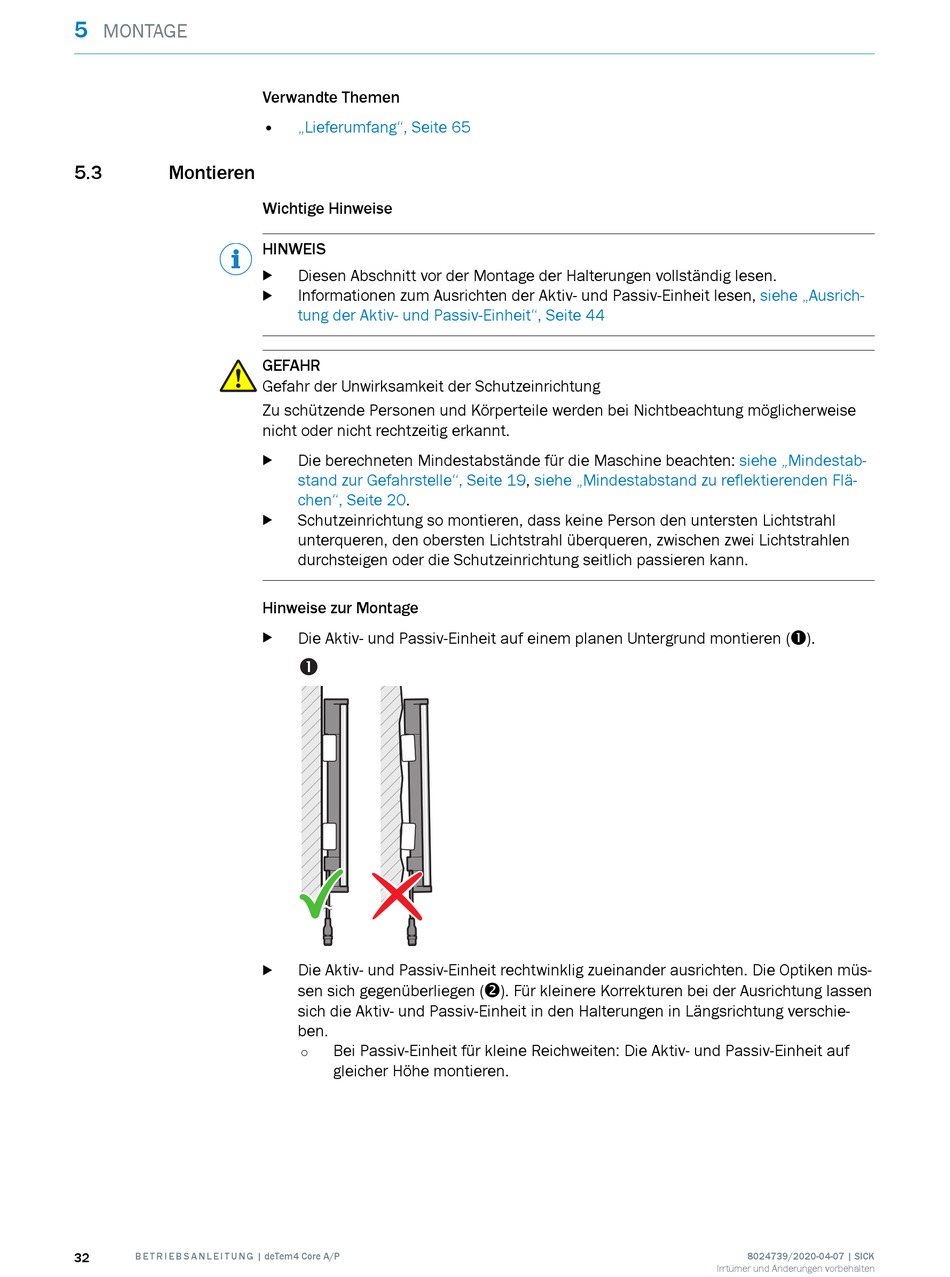

MONTAGE
5.3

Montieren

32 B E T R I E B S A N L E I T U N G | deTem4 Core A/P
Verwandte Themen
• „Lieferumfang", Seite 65
Wichtige Hinweise
HINWEIS
Diesen Abschnitt vor der Montage der Halterungen vollständig lesen.
b
Informationen zum Ausrichten der Aktiv- und Passiv-Einheit lesen,
b
tung der Aktiv- und Passiv-Einheit", Seite 44
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig erkannt.
Die berechneten Mindestabstände für die Maschine beachten:
b
stand zur Gefahrstelle", Seite
chen", Seite 20.
Schutzeinrichtung so montieren, dass keine Person den untersten Lichtstrahl
b
unterqueren, den obersten Lichtstrahl überqueren, zwischen zwei Lichtstrahlen
durchsteigen oder die Schutzeinrichtung seitlich passieren kann.
Hinweise zur Montage
Die Aktiv- und Passiv-Einheit auf einem planen Untergrund montieren (!).
b
!
Die Aktiv- und Passiv-Einheit rechtwinklig zueinander ausrichten. Die Optiken müs‐
b
sen sich gegenüberliegen ("). Für kleinere Korrekturen bei der Ausrichtung lassen
sich die Aktiv- und Passiv-Einheit in den Halterungen in Längsrichtung verschie‐
ben.
Bei Passiv-Einheit für kleine Reichweiten: Die Aktiv- und Passiv-Einheit auf
°
gleicher Höhe montieren.
19, siehe „Mindestabstand zu reflektierenden Flä‐
siehe „Ausrich‐
siehe „Mindestab‐
