5
MONTAGE
5.3.1

QuickFix-Halterung montieren

34 B E T R I E B S A N L E I T U N G | deTem4 Core A/P

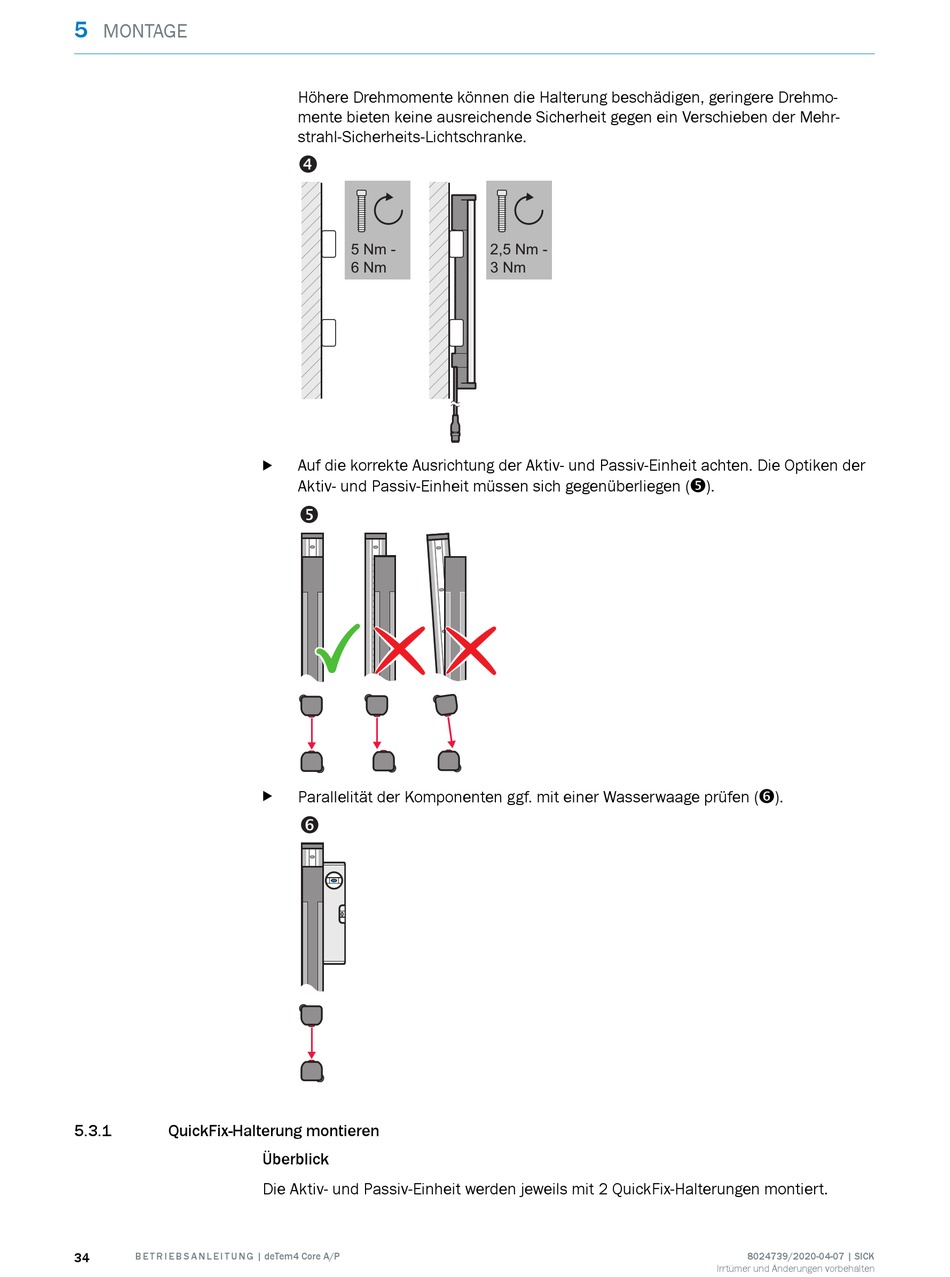

Höhere Drehmomente können die Halterung beschädigen, geringere Drehmo‐
mente bieten keine ausreichende Sicherheit gegen ein Verschieben der Mehr‐
strahl-Sicherheits-Lichtschranke.
$
5 Nm -
6 Nm
Auf die korrekte Ausrichtung der Aktiv- und Passiv-Einheit achten. Die Optiken der
b
Aktiv- und Passiv-Einheit müssen sich gegenüberliegen (%).
%
Parallelität der Komponenten ggf. mit einer Wasserwaage prüfen (&).
b
&
Überblick
Die Aktiv- und Passiv-Einheit werden jeweils mit 2 QuickFix-Halterungen montiert.
2,5 Nm -
3 Nm
8024739/2020-04-07 | SICK
Irrtümer und Änderungen vorbehalten
