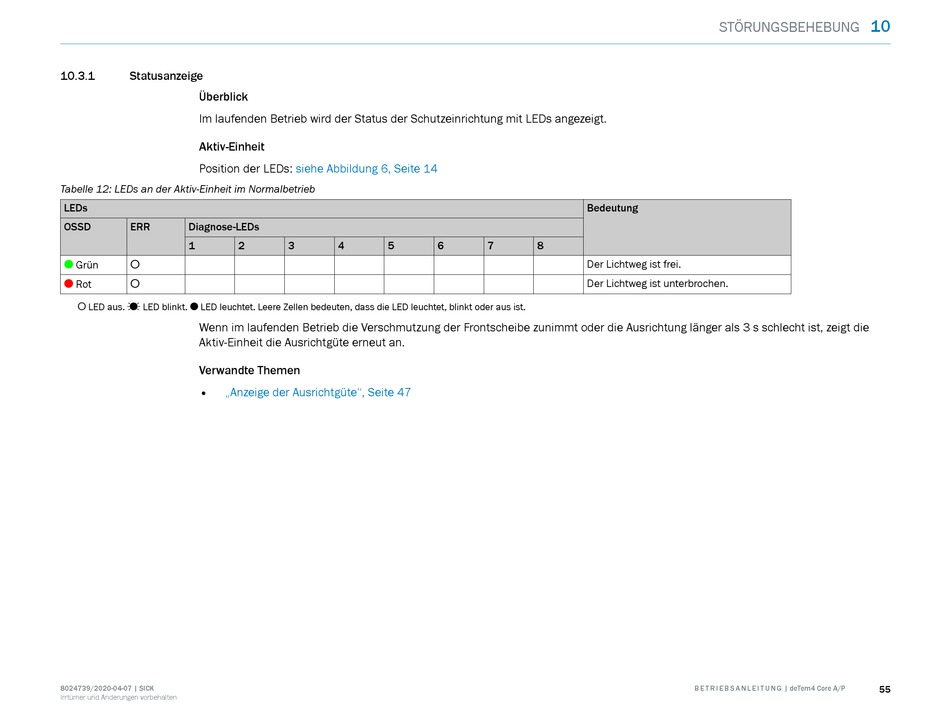

10.3.1

Statusanzeige

Überblick
Im laufenden Betrieb wird der Status der Schutzeinrichtung mit LEDs angezeigt.
Aktiv-Einheit
Position der LEDs:
Tabelle 12: LEDs an der Aktiv-Einheit im Normalbetrieb
LEDs
OSSD
ERR
Diagnose-LEDs
1
2
Grün
O
o
O
Rot
o
o LED aus. Ö LED blinkt. O LED leuchtet. Leere Zellen bedeuten, dass die LED leuchtet, blinkt oder aus ist.
Wenn im laufenden Betrieb die Verschmutzung der Frontscheibe zunimmt oder die Ausrichtung länger als 3 s schlecht ist, zeigt die
Aktiv-Einheit die Ausrichtgüte erneut an.
Verwandte Themen
„Anzeige der Ausrichtgüte", Seite 47
8024739/2020-04-07 | SICK
Irrtümer und Änderungen vorbehalten
siehe Abbildung 6, Seite 14
3
4
5
6
Bedeutung
7
8
Der Lichtweg ist frei.
Der Lichtweg ist unterbrochen.
10
STÖRUNGSBEHEBUNG
B E T R I E B S A N L E I T U N G | deTem4 Core A/P
55
