3
PRODUKTBESCHREIBUNG
3.2.2

Ausrichthilfe

12 B E T R I E B S A N L E I T U N G | deTem4 Core A/P
!

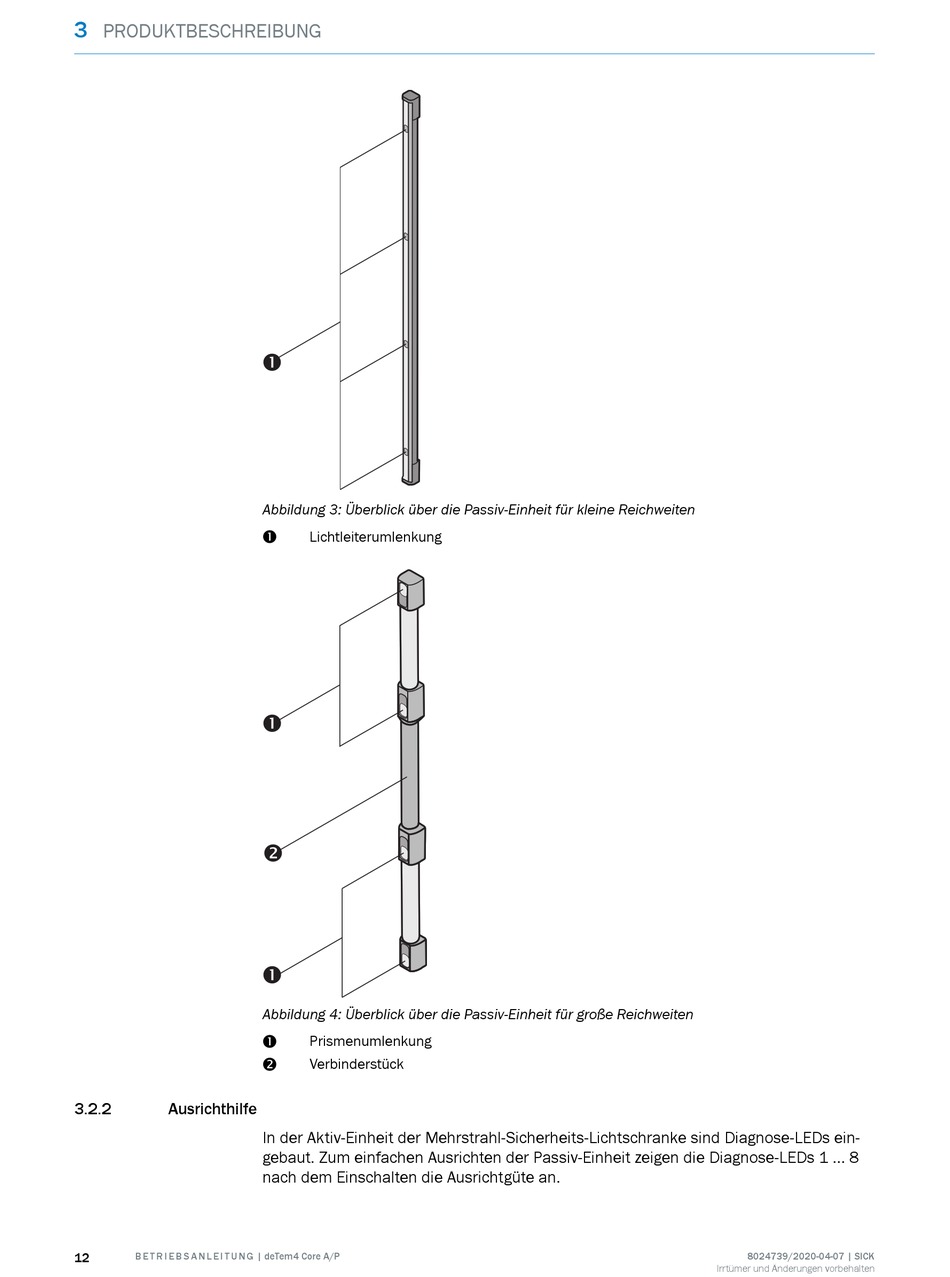

Abbildung 3: Überblick über die Passiv-Einheit für kleine Reichweiten
Lichtleiterumlenkung
!
!
"
!
Abbildung 4: Überblick über die Passiv-Einheit für große Reichweiten
Prismenumlenkung
!
Verbinderstück
"
In der Aktiv-Einheit der Mehrstrahl-Sicherheits-Lichtschranke sind Diagnose-LEDs ein‐
gebaut. Zum einfachen Ausrichten der Passiv-Einheit zeigen die Diagnose-LEDs 1 ... 8
nach dem Einschalten die Ausrichtgüte an.
