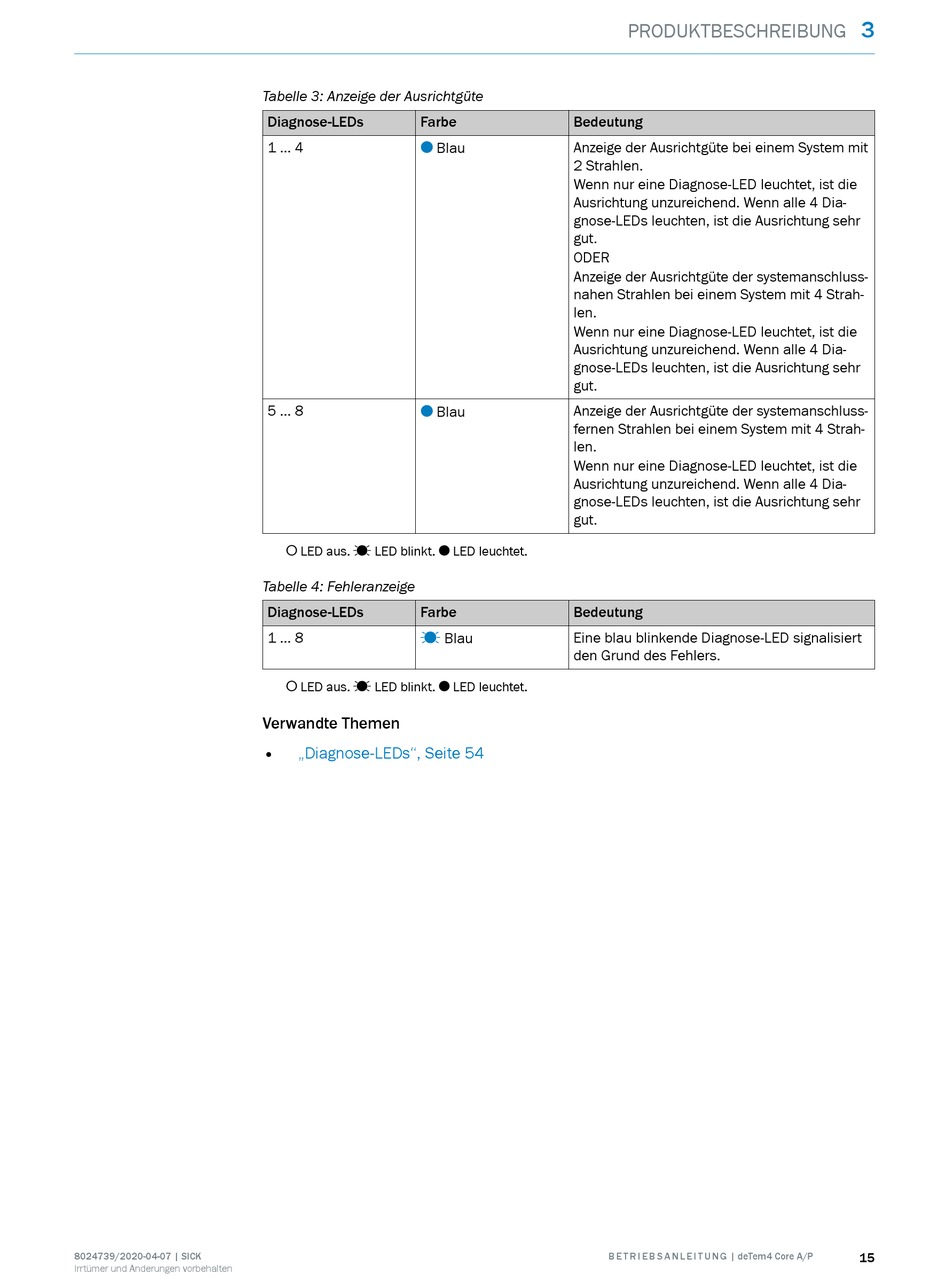

Tabelle 3: Anzeige der Ausrichtgüte
Diagnose-LEDs Farbe
1 ... 4 Blau
O
5 ... 8
Blau
O
o LED aus. Ö LED blinkt. O LED leuchtet.
Tabelle 4: Fehleranzeige
Diagnose-LEDs Farbe
1 ... 8
Ö
o LED aus. Ö LED blinkt. O LED leuchtet.
Verwandte Themen
•
„Diagnose-LEDs", Seite 54
Bedeutung
Anzeige der Ausrichtgüte bei einem System mit
2 Strahlen.
Wenn nur eine Diagnose-LED leuchtet, ist die
Ausrichtung unzureichend. Wenn alle 4 Dia‐
gnose-LEDs leuchten, ist die Ausrichtung sehr
gut.
ODER
Anzeige der Ausrichtgüte der systemanschluss‐
nahen Strahlen bei einem System mit 4 Strah‐
len.
Wenn nur eine Diagnose-LED leuchtet, ist die
Ausrichtung unzureichend. Wenn alle 4 Dia‐
gnose-LEDs leuchten, ist die Ausrichtung sehr
gut.
Anzeige der Ausrichtgüte der systemanschluss‐
fernen Strahlen bei einem System mit 4 Strah‐
len.
Wenn nur eine Diagnose-LED leuchtet, ist die
Ausrichtung unzureichend. Wenn alle 4 Dia‐
gnose-LEDs leuchten, ist die Ausrichtung sehr
gut.
Bedeutung
Eine blau blinkende Diagnose-LED signalisiert
Blau
den Grund des Fehlers.
