90˚

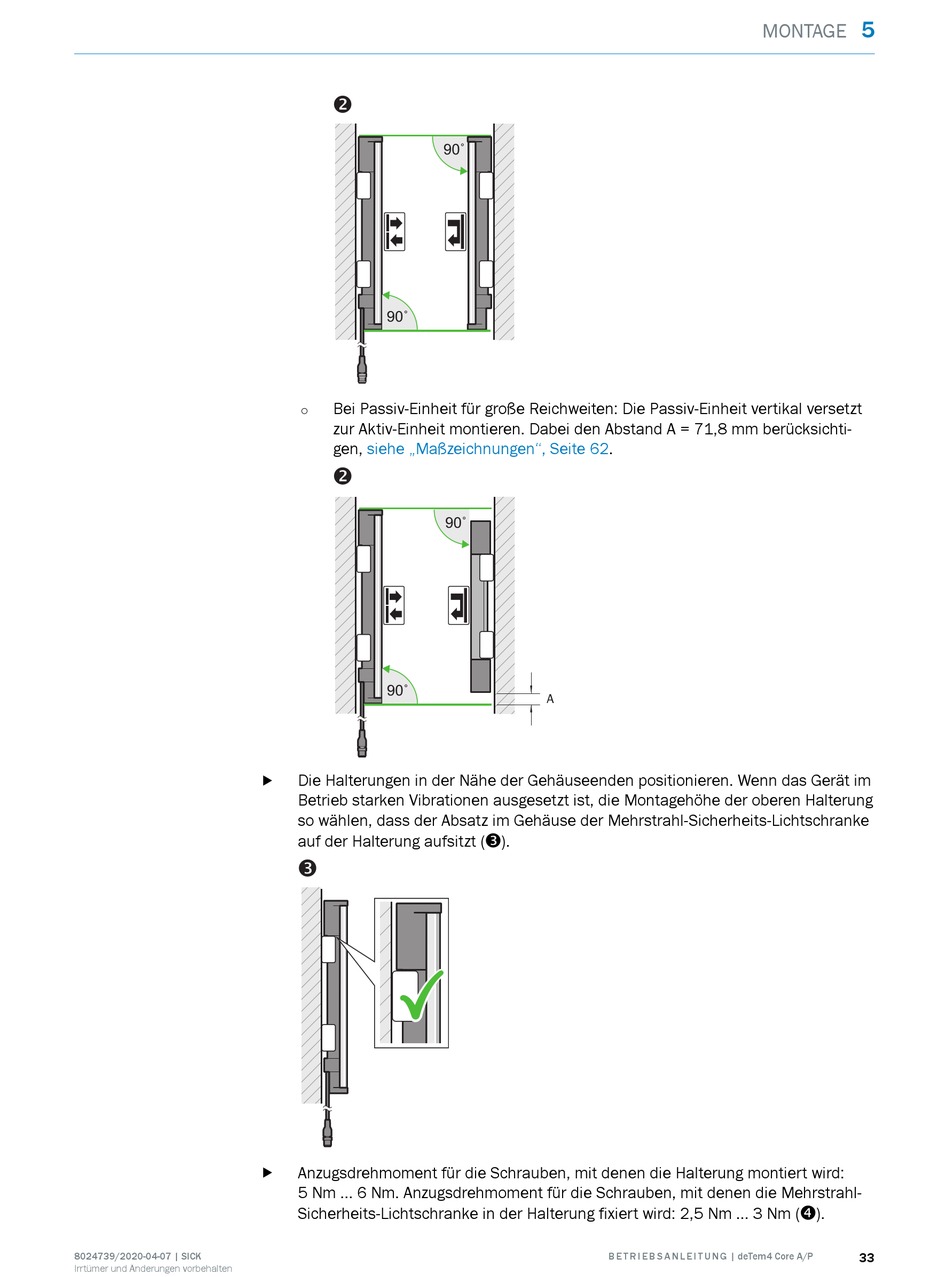

Bei Passiv-Einheit für große Reichweiten: Die Passiv-Einheit vertikal versetzt
°
zur Aktiv-Einheit montieren. Dabei den Abstand A = 71,8 mm berücksichti‐
gen, siehe „Maßzeichnungen", Seite
"
90˚
Die Halterungen in der Nähe der Gehäuseenden positionieren. Wenn das Gerät im
b
Betrieb starken Vibrationen ausgesetzt ist, die Montagehöhe der oberen Halterung
so wählen, dass der Absatz im Gehäuse der Mehrstrahl-Sicherheits-Lichtschranke
auf der Halterung aufsitzt (§).
§
Anzugsdrehmoment für die Schrauben, mit denen die Halterung montiert wird:
b
5 Nm ... 6 Nm. Anzugsdrehmoment für die Schrauben, mit denen die Mehrstrahl-
Sicherheits-Lichtschranke in der Halterung fixiert wird: 2,5 Nm ... 3 Nm ($).
90˚
62.
90˚
A
