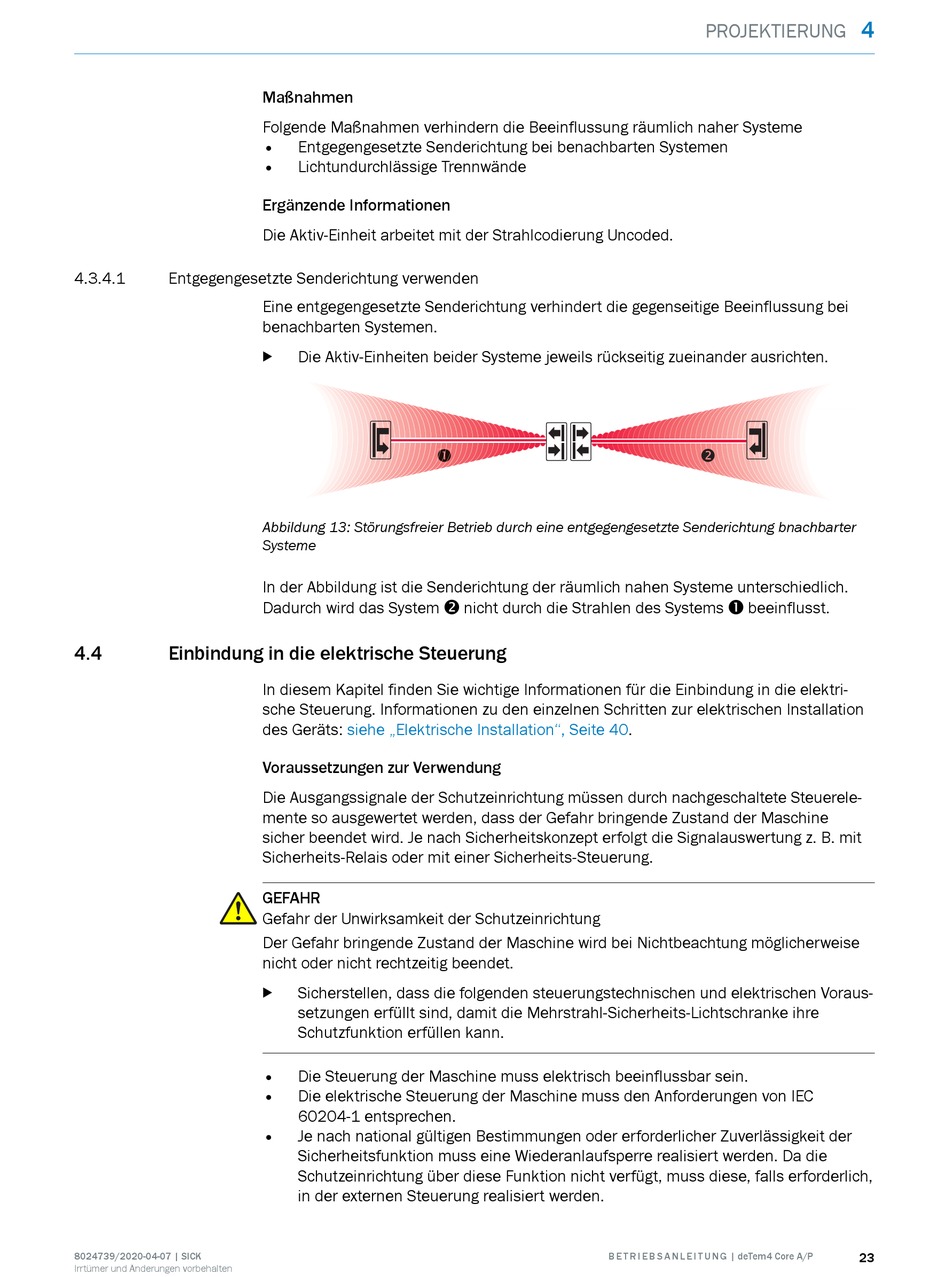

4.3.4.1

Entgegengesetzte Senderichtung verwenden

4.4

Einbindung in die elektrische Steuerung

8024739/2020-04-07 | SICK
Irrtümer und Änderungen vorbehalten
Maßnahmen
Folgende Maßnahmen verhindern die Beeinflussung räumlich naher Systeme
• Entgegengesetzte Senderichtung bei benachbarten Systemen
• Lichtundurchlässige Trennwände
Ergänzende Informationen
Die Aktiv-Einheit arbeitet mit der Strahlcodierung Uncoded.
Eine entgegengesetzte Senderichtung verhindert die gegenseitige Beeinflussung bei
benachbarten Systemen.
Die Aktiv-Einheiten beider Systeme jeweils rückseitig zueinander ausrichten.
b
! ! ! ! ! ! ! !
Abbildung 13: Störungsfreier Betrieb durch eine entgegengesetzte Senderichtung bnachbarter
Systeme
In der Abbildung ist die Senderichtung der räumlich nahen Systeme unterschiedlich.
Dadurch wird das System " nicht durch die Strahlen des Systems ! beeinflusst.
In diesem Kapitel finden Sie wichtige Informationen für die Einbindung in die elektri‐
sche Steuerung. Informationen zu den einzelnen Schritten zur elektrischen Installation
des Geräts: siehe „Elektrische Installation", Seite
Voraussetzungen zur Verwendung
Die Ausgangssignale der Schutzeinrichtung müssen durch nachgeschaltete Steuerele‐
mente so ausgewertet werden, dass der Gefahr bringende Zustand der Maschine
sicher beendet wird. Je nach Sicherheitskonzept erfolgt die Signalauswertung z. B. mit
Sicherheits-Relais oder mit einer Sicherheits-Steuerung.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Sicherstellen, dass die folgenden steuerungstechnischen und elektrischen Voraus‐
b
setzungen erfüllt sind, damit die Mehrstrahl-Sicherheits-Lichtschranke ihre
Schutzfunktion erfüllen kann.
• Die Steuerung der Maschine muss elektrisch beeinflussbar sein.
• Die elektrische Steuerung der Maschine muss den Anforderungen von IEC
60204-1 entsprechen.
• Je nach national gültigen Bestimmungen oder erforderlicher Zuverlässigkeit der
Sicherheitsfunktion muss eine Wiederanlaufsperre realisiert werden. Da die
Schutzeinrichtung über diese Funktion nicht verfügt, muss diese, falls erforderlich,
in der externen Steuerung realisiert werden.
PROJEKTIERUNG
"
