WARNUNG
Der Monitor meldet ein Apnoe-Ereignis, wenn
innerhalb der festgelegten Apnoezeit keine
Atemzüge erkannt werden. Verlassen Sie sich
daher nicht auf das Impedanz-Respirations-
monitoring als alleinige Methode für die Erken-
nung eines Atemstillstands. Dräger empfiehlt
das Monitoring zusätzlicher Parameter, die
den Oxygenierungsstatus des Patienten ange-
ben (beispielsweise etCO2 und SpO
frequenzgrenzwertalarme sollten ebenfalls
aktiviert und richtig eingestellt werden.
Anschließen der 3-, 5- und 6-adrigen Elektrodenkabel für das
Respirationsmonitoring

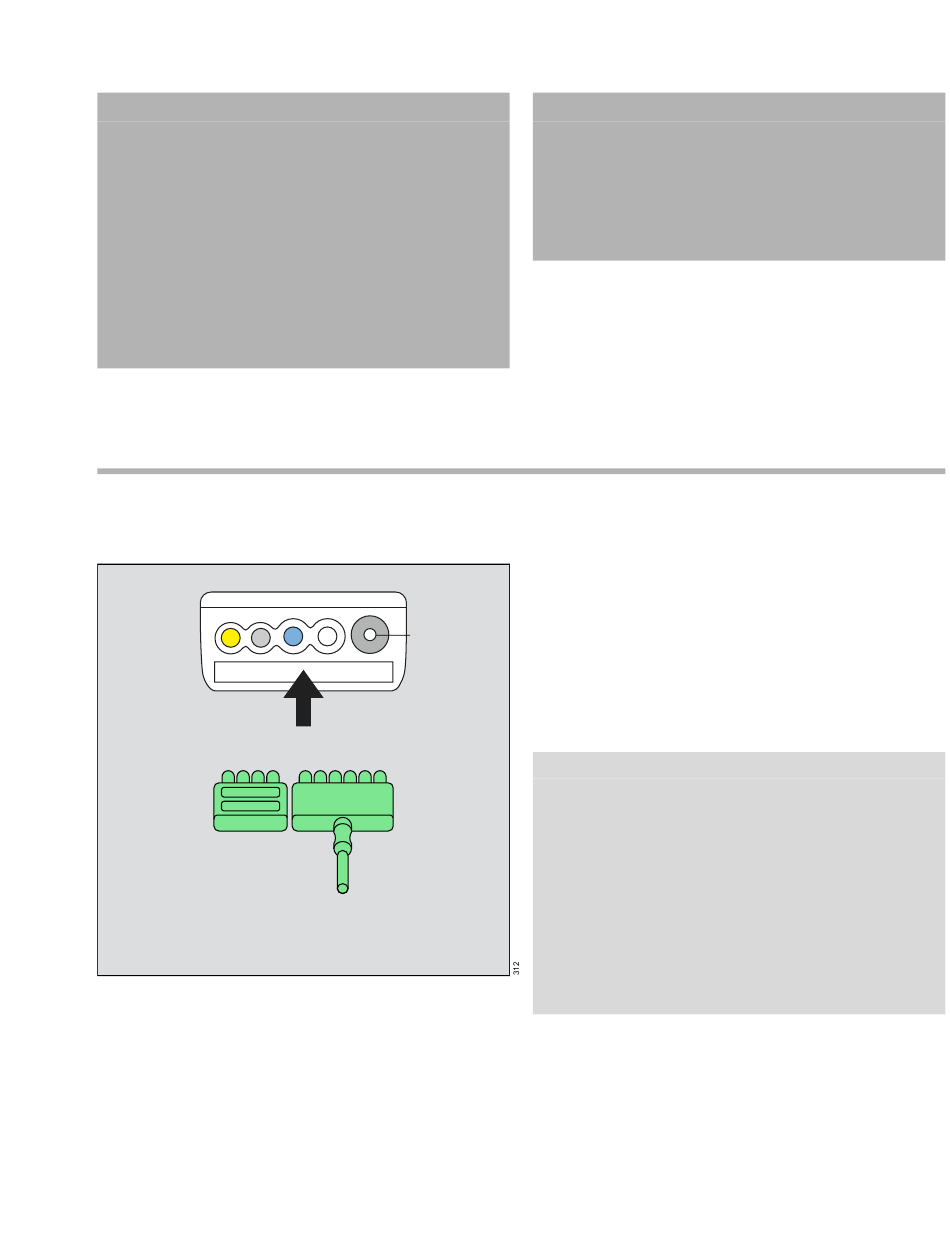

Die folgende Abbildung zeigt das Verbinden der
Elektrodenkabel mit dem M540:
D
A Konnektor für den NIBP-Schlauch
B M540 EKG-Anschluss
C Elektrodenkabel
D Abstandshalter
Gebrauchsanweisung – Infinity Acute Care System – Monitoring-Anwendungen VG4.n
). Herz-
2
A
B
C
5
Atemfrequenz aus Impedanzmessung (AFi)
WARNUNG
Wenn der HfC-Filter ausgewählt ist, sind
weder die Bestimmung der Atemfrequenz aus
Impedanzmessung noch die Schrittmacher-
erkennung verfügbar. Allgemeine Sicherheits-
vorkehrungen finden Sie im Abschnitt
"Elektrochirurgie" auf Seite 19.
Verbinden der Elektrodenkabel
1 Schließen Sie das 3-, 5- oder 6-adrige
Elektrodenkabel (C) an den vertieften EKG-
Anschluss (B) an der Seite des M540 an, die
dem Anschluss für den NIBP-Schlauch (A) am
nächsten ist.
Richten Sie das Elektrodenkabel (C) so aus,
dass die frei liegenden Pins zu Ihnen zeigen,
wenn Sie sie fest in den EKG-Anschluss
eindrücken.
HINWEIS
EKG-Elektrodenkabel können im EKG-Anschluss
des M540 verbleiben, ohne angeschlossen sein zu
müssen. Vergewissern Sie sich, dass sämtliche
EKG-Elektrodenkabel fest in den EKG-Anschluss
an der Seite des M540 eingesteckt sind.
Fast alle MonoLeads tragen auf dem Anschluss-
stecker eine Zahl, die angibt, wie viele Elektroden-
anschlüsse diese tragen. Stellen Sie beim Anschlie-
ßen eines MonoLead sicher, dass die Zahl in die-
selbe Richtung weist wie der M540-Bildschirm.
2 Schließen Sie den Abstandshalter (D) an, um
die nicht belegten Pins des EKG-Anschlusses
zu schützen.
3 Schließen Sie die Elektrodenkabel am
Patienten an. Informationen zum Anlegen der
Elektroden am Patienten finden Sie in den
Abbildungen ab Seite 202.
