Atemfrequenz aus Impedanzmessung (AFi)

Respirationsanzeige

Die Respirationsanzeige am Cockpit umfasst
folgende Elemente:

– Respirations-Parameterfeld

– Respirationskurve
Respirations-Parameterfeld
HINWEIS
Die folgende Abbildung zeigt ein typisches
Parameterfeld. Die Anzeige sieht anders aus,
wenn zusätzliche Parameter aktiviert sind.
Weitere Informationen sind unter
"Parameterfelder" auf Seite 54 zu finden.
Parameterfelder zeigen die Parameterwerte und
den Alarmstatus der Parameter an. Parameterfel-
der können zudem über technische Bedingungen
informieren, wie beispielsweise Sensordekonnek-
tion. Detaillierte Informationen zum Inhalt der Para-
meterfelder der einzelnen Parameter finden Sie im
Kapitel "Problembehebung" auf Seite 485.

Respirationsmarkierungen

Respirationsmarkierungen geben den Zeitpunkt
der Erkennung des Atemzugs an, nicht den Beginn
oder das Ende des Atemzugs. Wenn
Respirationsmarkierungen auch bei Artefakten
angezeigt werden, setzen Sie den
Respirations-Messmodus auf manuell und passen
Sie die Schwelle für die Atemzugerkennung so an,
dass nur gültige Atemzüge gezählt werden.
240 Gebrauchsanweisung – Infinity Acute Care System – Monitoring-Anwendungen VG4.n

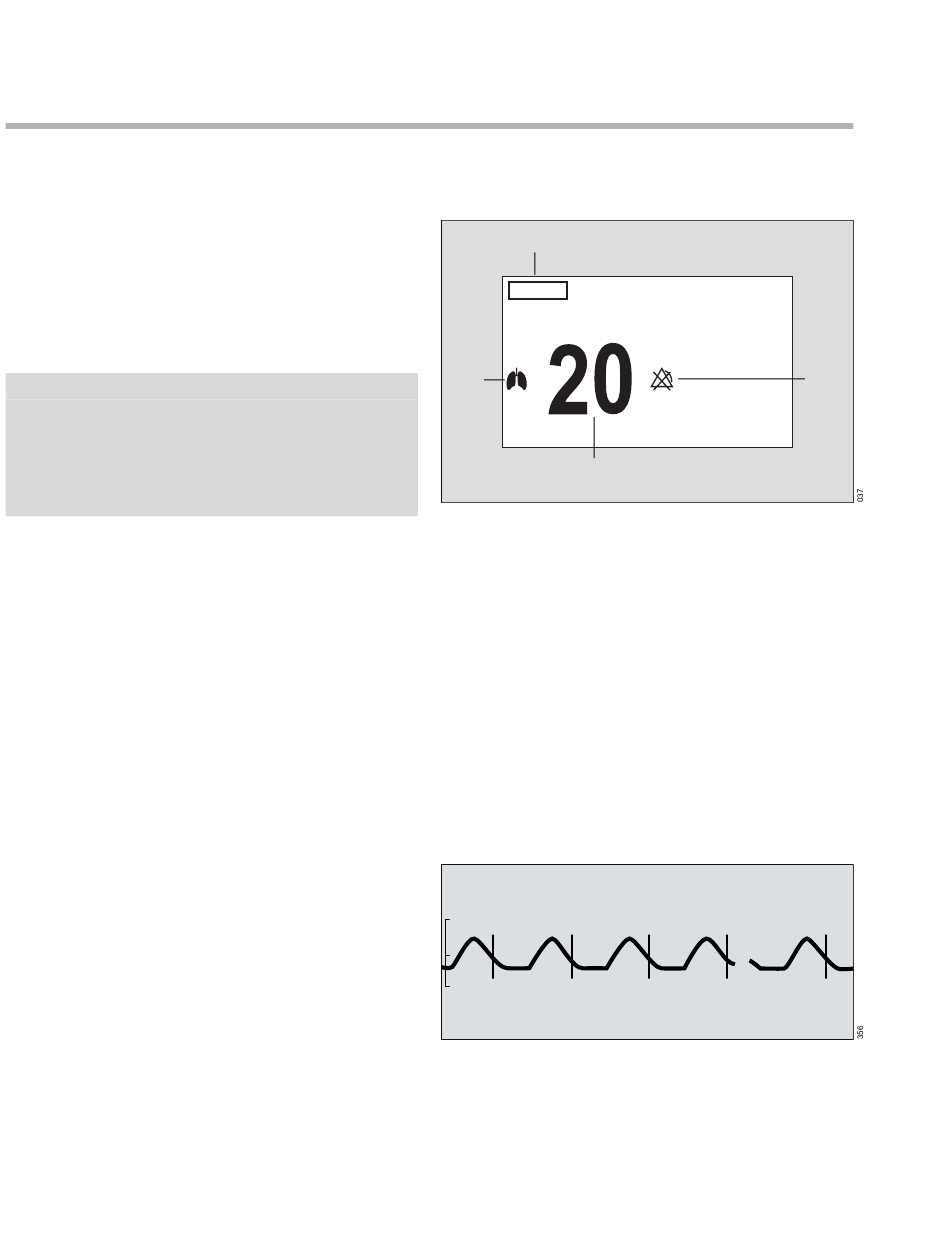

Das Respirations-Parameterfeld umfasst die
folgenden Elemente:
A
D
C
A Parameterbezeichnung für die Atemfrequenz
aus Impedanzmessung (AFi)
B Obere/untere Alarmgrenzen oder
durchgestrichenes Dreieck, wenn die Alarme
deaktiviert sind.
C Atemfrequenzwert
D Lungensymbol, das bei jedem erkannten
Atemzug blinkt
Die folgende Abbildung zeigt, wie weiße vertikale
Markierungen auf der Respirationskurve jeden
erkannten Atemzug angeben.
Respirationsmarkierungen werden nicht über das
Infinity-Netzwerk übertragen.
Informationen zum Aktivieren bzw. Deaktivieren
der Anzeige der Respirationsmarkierungen finden
Sie auf Seite 242.
B
