PUESTA EN MARCHA
56
Funcionamiento en modo IO-Link: conectar el dispositivo al maestro IO-Link adecuado e
integrarlo en el maestro o en el control con la ayuda de la hoja de datos IODD y el bloque
de funciones. En el sensor parpadea el LED indicador verde. La hoja de datos IODD y el
bloque de funciones se encuentran disponibles para su descarga en la página web
www.sick.com indicando el número de pedido.
Explicaciones relativas al esquema de conexión (figura B):
Aprendizaje = aprendizaje externo (ET); véase Configuración
TE / Test = entrada de prueba (véase Funciones adicionales)
C = comunicación (p. ej., IO-Link); véase Funciones adicionales
L/D = conmutador en claro / en oscuro

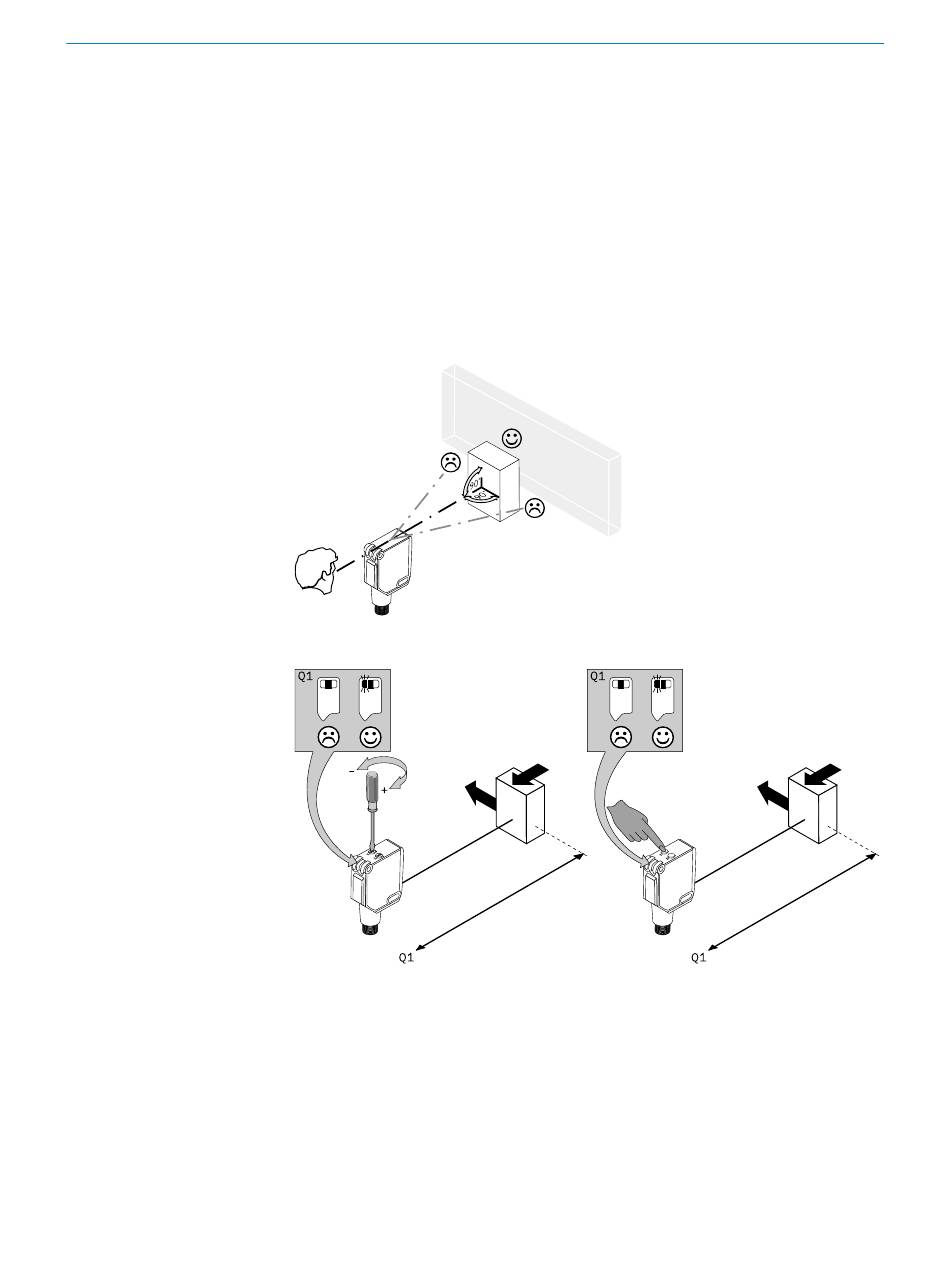

4 Oriente el sensor hacia el objeto. Seleccione una posición que permita que el haz de luz
roja del transmisor incida en el centro del objeto. Hay que procurar que la apertura óptica
(pantalla frontal) del sensor esté completamente libre [véase figura E]. Recomendamos
realizar los ajustes con un objeto de remisión baja.
Figura: D
Figura: E-1 Figura: E-2
