SICK PowerProx WTT12L Bedienungsanleitung Seite 17

13
INBETRIEBNAHME
16
TE / Test = Testeingang (siehe Zusatzfunktionen)
C = Kommunikation (z. B. IO-Link) (siehe Zusatzfunktionen)
L/D = Hell- / Dunkelumschalter
4 Sensor auf Objekt ausrichten. Positionierung so wählen, dass der rote Sendelichtstrahl in
der Mitte des Objekts auftrifft. Es ist darauf zu achten, dass die optische Öffnung (Front‐
scheibe) des Sensors vollständig frei ist [vgl. E]. Wir empfehlen, die Einstellung mit einem
Objekt von niedriger Remission vorzunehmen.

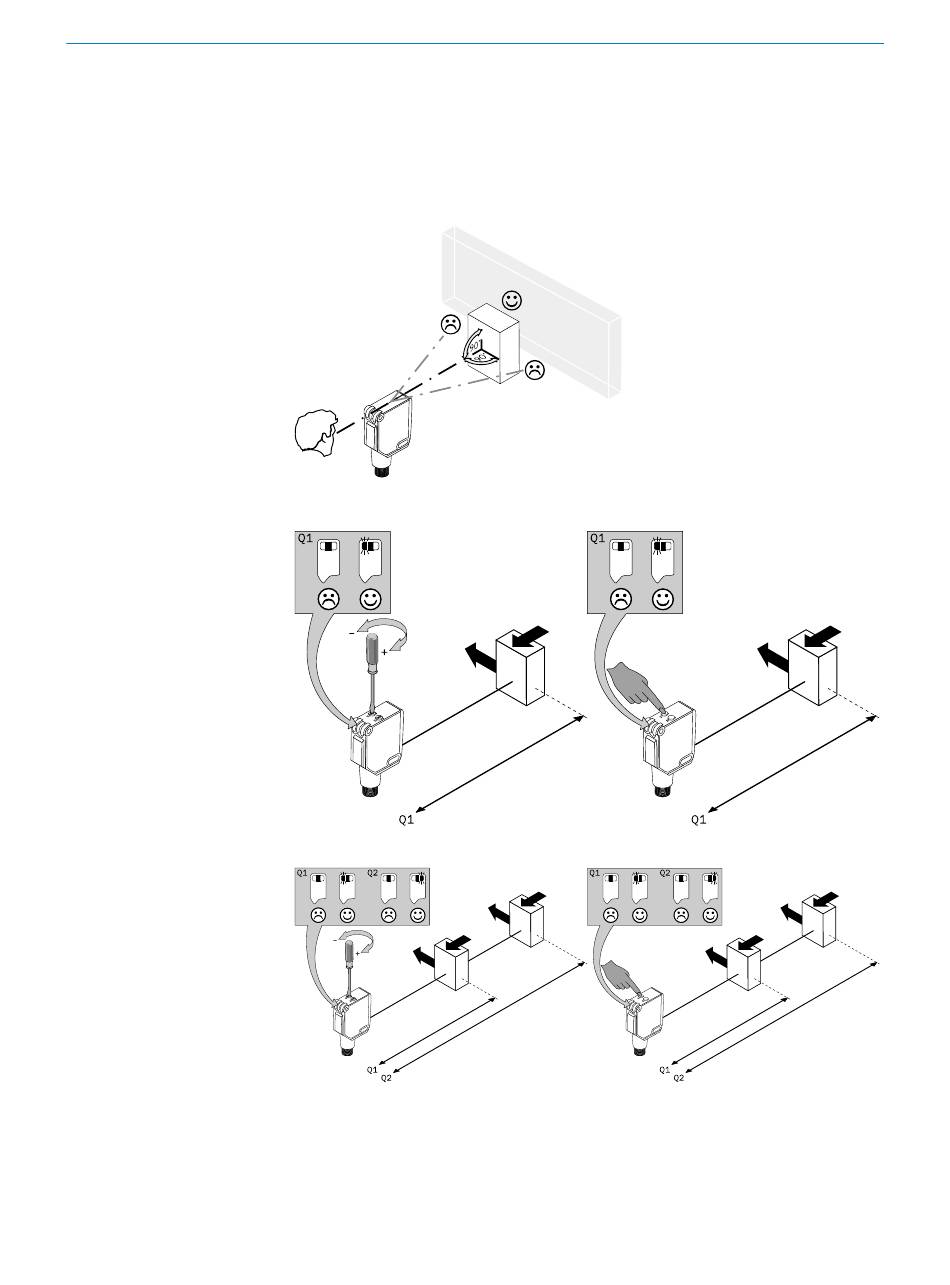

Abbildung: D
Abbildung: E-1
5
Abbildung 5: E-3
Sensor mit Potentiometer:
Mit dem Potentiometer (Art: 4 Umdrehungen) wird der Schaltabstand eingestellt. Drehung
nach rechts: Erhöhung des Schaltabstandes, Drehung nach links: Verringerung des Schalt‐
abstandes. Wir empfehlen, den Schaltabstand in das Objekt zu legen, z. B. siehe Grafik E.
Abbildung: E-2
Abbildung 6: E-4
Subject to change without notice
8018110.ZM26 | SICK
