MISE EN SERVICE
26
C = communication (par ex. IO-Link) (voir fonctions supplémentaires)
L/D = commutateur clair / sombre

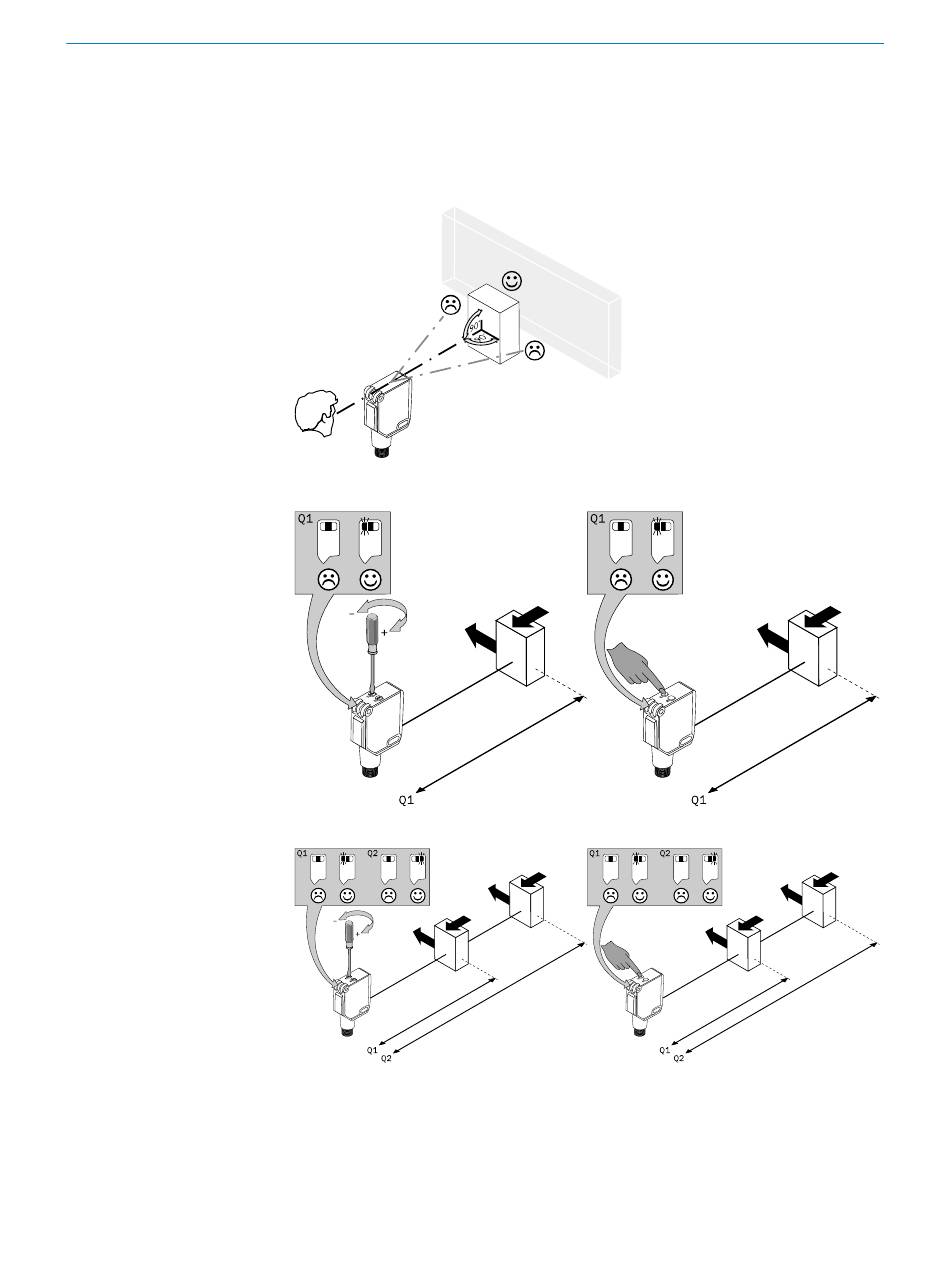

4 Aligner le capteur sur l'objet. Sélectionner la position de sorte que le faisceau lumineux
émis rouge touche l'objet en plein milieu. S'assurer que l'ouverture optique (vitre frontale)
du capteur est parfaitement dégagée [voir E]. Nous recommandons de procéder au réglage
avec un objet peu réfléchissant.
Illustration: D
Illustration: E-1
5
Illustration 8: E-3
Capteur avec potentiomètre :
La portée se règle avec le potentiomètre (réf. : 4 tours). Rotation vers la droite : augmenta‐
tion de la portée, rotation vers la gauche : réduction de la portée. Nous recommandons de
régler la portée sur l'objet, par ex. voir schéma E. Après le réglage de la portée, retirer
l'objet de la trajectoire du faisceau, ce qui élimine l'arrière-plan et fait basculer la sortie de
commutation (voir le schéma C).
Capteur avec touche apprentissage :
Illustration: E-2
Illustration 9: E-4
