COLOCAÇÃO EM OPERAÇÃO
46
Teach = Teach externo (TE) (ver Ajuste)
ET / Teste = Entrada de teste (ver Funções adicionais)
C = Comunicação (por ex., IO-Link) (ver Funções adicionais)
L/D = Comutador por sombra/luz

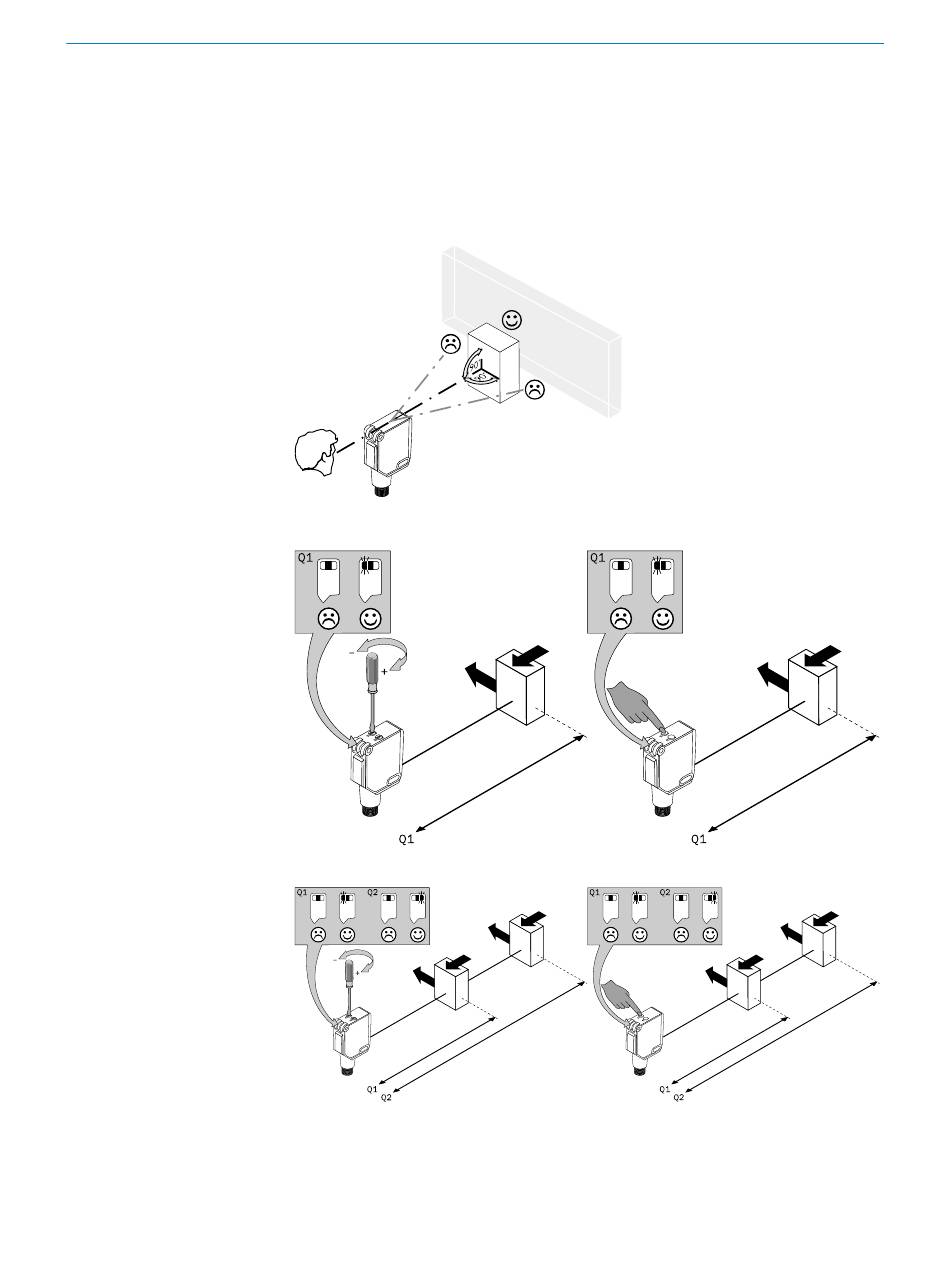

4 Alinhar o sensor ao objeto. Posicionar, de forma que o feixe da luz de emissão vermelha
incida sobre o centro do objeto. Certificar-se de que a abertura óptica (vidro frontal) do
sensor esteja completamente livre [cp. E]. Recomendamos efetuar o ajuste com um objeto
de baixa luminância.
Figura: D
Figura: E-1
5
Figura 14: E-3
Sensor com potenciômetro:
Figura: E-2
Figura 15: E-4
