24

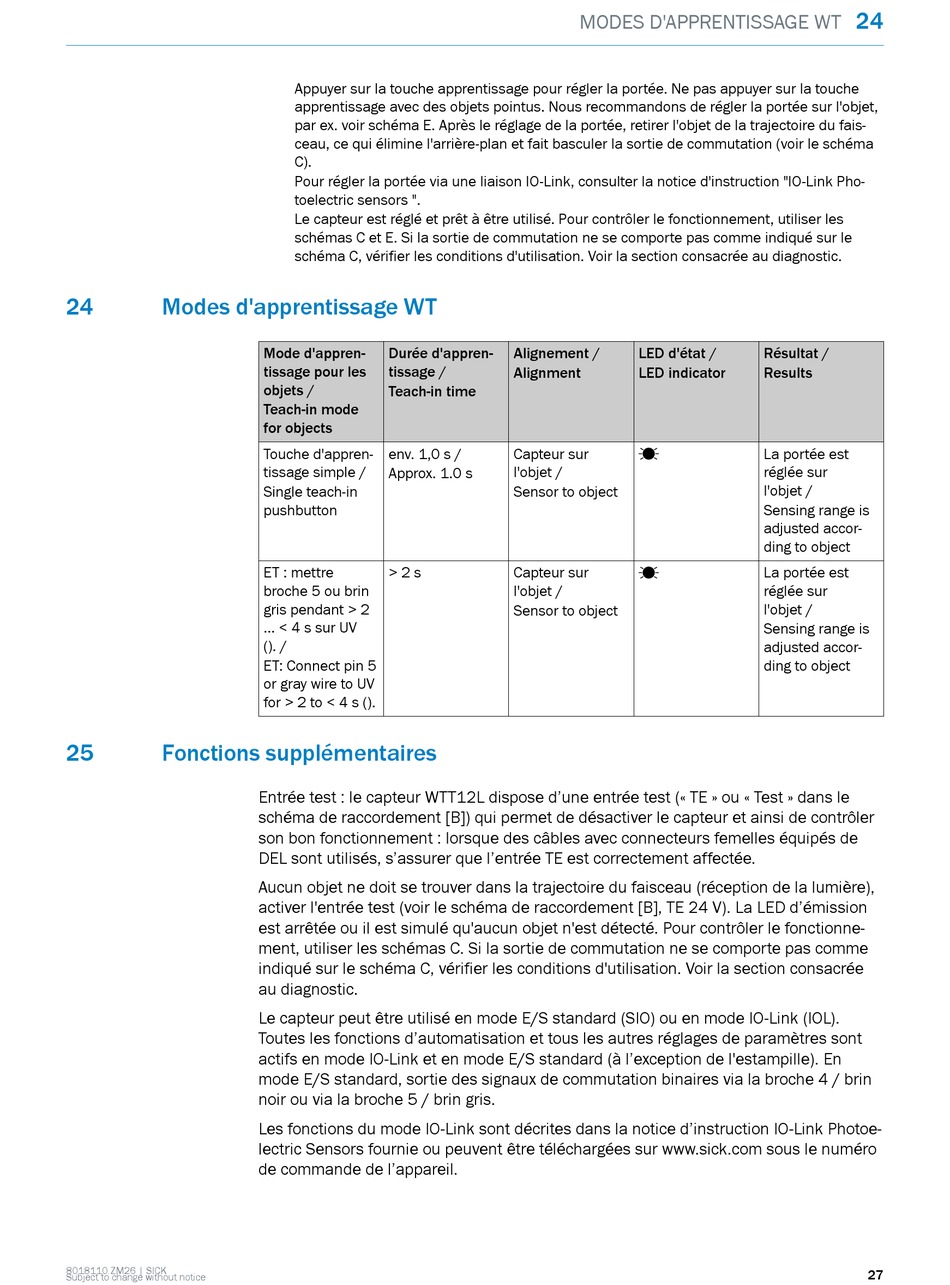

Modes d'apprentissage WT

25 Fonctions supplémentaires
8018110.ZM26 | SICK
Subject to change without notice
Appuyer sur la touche apprentissage pour régler la portée. Ne pas appuyer sur la touche
apprentissage avec des objets pointus. Nous recommandons de régler la portée sur l'objet,
par ex. voir schéma E. Après le réglage de la portée, retirer l'objet de la trajectoire du fais‐
ceau, ce qui élimine l'arrière-plan et fait basculer la sortie de commutation (voir le schéma
C).
Pour régler la portée via une liaison IO-Link, consulter la notice d'instruction "IO-Link Pho‐
toelectric sensors ".
Le capteur est réglé et prêt à être utilisé. Pour contrôler le fonctionnement, utiliser les
schémas C et E. Si la sortie de commutation ne se comporte pas comme indiqué sur le
schéma C, vérifier les conditions d'utilisation. Voir la section consacrée au diagnostic.
Mode d'appren‐ Durée d'appren‐
tissage pour les tissage /
objets /
Teach-in time
Teach-in mode
for objects
Touche d'appren‐ env. 1,0 s /
tissage simple /
Approx. 1.0 s
Single teach-in
pushbutton
ET : mettre > 2 s
broche 5 ou brin
gris pendant > 2
... < 4 s sur UV
(). /
ET: Connect pin 5
or gray wire to UV
for > 2 to < 4 s ().
Entrée test : le capteur WTT12L dispose d'une entrée test (« TE » ou « Test » dans le
schéma de raccordement [B]) qui permet de désactiver le capteur et ainsi de contrôler
son bon fonctionnement : lorsque des câbles avec connecteurs femelles équipés de
DEL sont utilisés, s'assurer que l'entrée TE est correctement affectée.
Aucun objet ne doit se trouver dans la trajectoire du faisceau (réception de la lumière),
activer l'entrée test (voir le schéma de raccordement [B], TE 24 V). La LED d'émission
est arrêtée ou il est simulé qu'aucun objet n'est détecté. Pour contrôler le fonctionne‐
ment, utiliser les schémas C. Si la sortie de commutation ne se comporte pas comme
indiqué sur le schéma C, vérifier les conditions d'utilisation. Voir la section consacrée
au diagnostic.
Le capteur peut être utilisé en mode E/S standard (SIO) ou en mode IO-Link (IOL).
Toutes les fonctions d'automatisation et tous les autres réglages de paramètres sont
actifs en mode IO-Link et en mode E/S standard (à l'exception de l'estampille). En
mode E/S standard, sortie des signaux de commutation binaires via la broche 4 / brin
noir ou via la broche 5 / brin gris.
Les fonctions du mode IO-Link sont décrites dans la notice d'instruction IO-Link Photoe‐
lectric Sensors fournie ou peuvent être téléchargées sur www.sick.com sous le numéro
de commande de l'appareil.
MODES D'APPRENTISSAGE WT
Alignement / LED d'état /
Alignment LED indicator
Capteur sur
Ö
l'objet /
Sensor to object
Capteur sur
Ö
l'objet /
Sensor to object
24
Résultat /
Results
La portée est
réglée sur
l'objet /
Sensing range is
adjusted accor‐
ding to object
La portée est
réglée sur
l'objet /
Sensing range is
adjusted accor‐
ding to object
27
