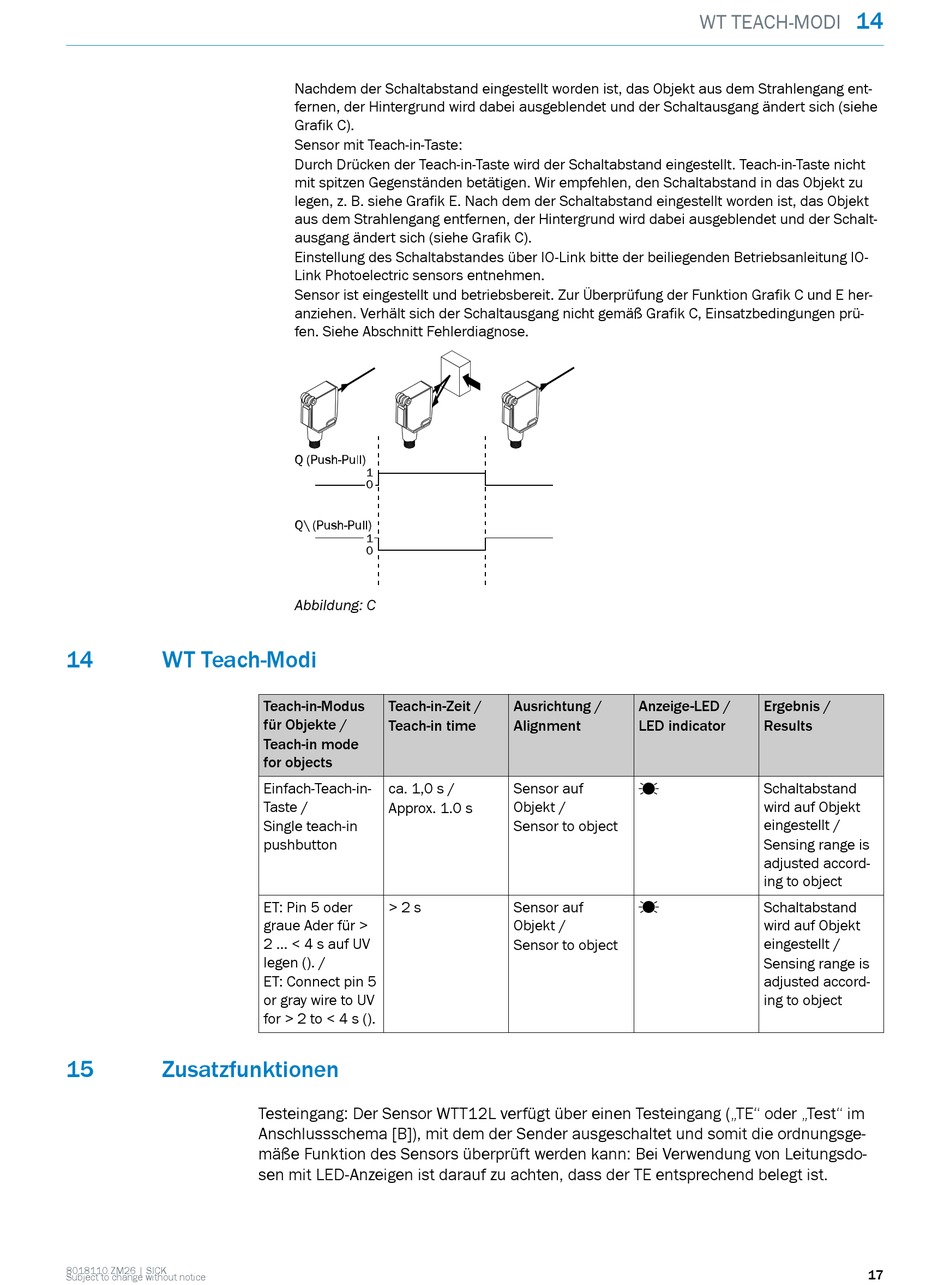

Nachdem der Schaltabstand eingestellt worden ist, das Objekt aus dem Strahlengang ent‐
fernen, der Hintergrund wird dabei ausgeblendet und der Schaltausgang ändert sich (siehe
Grafik C).
Sensor mit Teach-in-Taste:
Durch Drücken der Teach-in-Taste wird der Schaltabstand eingestellt. Teach-in-Taste nicht
mit spitzen Gegenständen betätigen. Wir empfehlen, den Schaltabstand in das Objekt zu
legen, z. B. siehe Grafik E. Nach dem der Schaltabstand eingestellt worden ist, das Objekt
aus dem Strahlengang entfernen, der Hintergrund wird dabei ausgeblendet und der Schalt‐
ausgang ändert sich (siehe Grafik C).
Einstellung des Schaltabstandes über IO-Link bitte der beiliegenden Betriebsanleitung IO-
Link Photoelectric sensors entnehmen.
Sensor ist eingestellt und betriebsbereit. Zur Überprüfung der Funktion Grafik C und E her‐
anziehen. Verhält sich der Schaltausgang nicht gemäß Grafik C, Einsatzbedingungen prü‐
fen. Siehe Abschnitt Fehlerdiagnose.
Abbildung: C
Teach-in-Modus
Teach-in-Zeit /
für Objekte /
Teach-in time
Teach-in mode
for objects
Einfach-Teach-in-
ca. 1,0 s /
Taste /
Approx. 1.0 s
Single teach-in
pushbutton
ET: Pin 5 oder
> 2 s
graue Ader für >
2 ... < 4 s auf UV
legen (). /
ET: Connect pin 5
or gray wire to UV
for > 2 to < 4 s ().
Testeingang: Der Sensor WTT12L verfügt über einen Testeingang („TE" oder „Test" im
Anschlussschema [B]), mit dem der Sender ausgeschaltet und somit die ordnungsge‐
mäße Funktion des Sensors überprüft werden kann: Bei Verwendung von Leitungsdo‐
sen mit LED-Anzeigen ist darauf zu achten, dass der TE entsprechend belegt ist.
Ausrichtung /
Anzeige-LED /
Alignment
LED indicator
Sensor auf
Ö
Objekt /
Sensor to object
Sensor auf
Ö
Objekt /
Sensor to object
14
WT TEACH-MODI
Ergebnis /
Results
Schaltabstand
wird auf Objekt
eingestellt /
Sensing range is
adjusted accord‐
ing to object
Schaltabstand
wird auf Objekt
eingestellt /
Sensing range is
adjusted accord‐
ing to object
