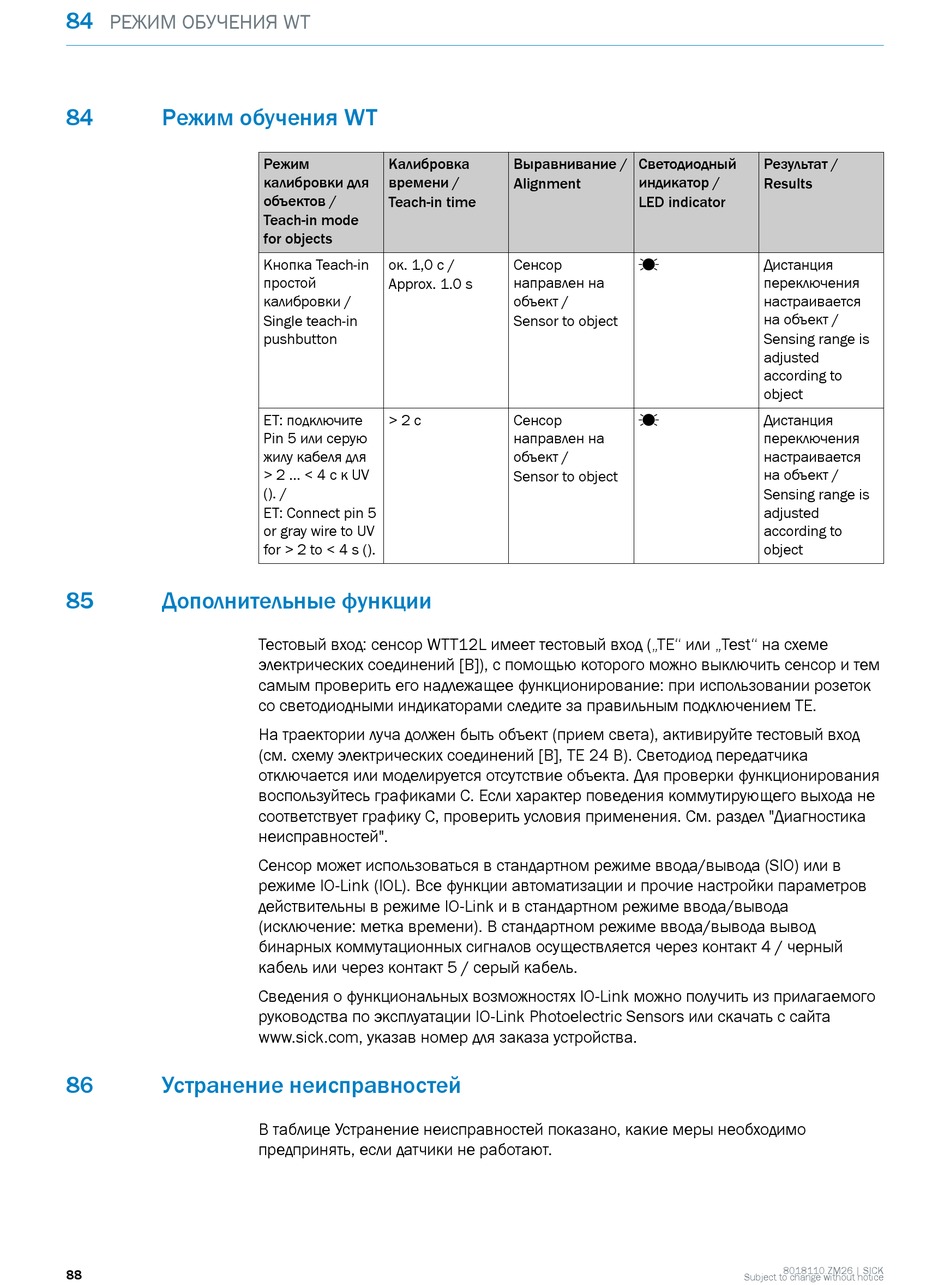

РЕЖИМ ОБУЧЕНИЯ WT
84 Режим обучения WT
85 Дополнительные функции
86 Устранение неисправностей
88
Режим Калибровка
калибровки для времени /
объектов /
Teach-in time
Teach-in mode
for objects
Кнопка Teach-in ок. 1,0 с /
простой
Approx. 1.0 s
калибровки /
Single teach-in
pushbutton
ET: подключите > 2 с
Pin 5 или серую
жилу кабеля для
> 2 ... < 4 с к UV
(). /
ET: Connect pin 5
or gray wire to UV
for > 2 to < 4 s ().
Тестовый вход: сенсор WTT12L имеет тестовый вход („TE" или „Test" на схеме
электрических соединений [B]), с помощью которого можно выключить сенсор и тем
самым проверить его надлежащее функционирование: при использовании розеток
со светодиодными индикаторами следите за правильным подключением TE.
На траектории луча должен быть объект (прием света), активируйте тестовый вход
(см. схему электрических соединений [B], TE 24 В). Светодиод передатчика
отключается или моделируется отсутствие объекта. Для проверки функционирования
воспользуйтесь графиками C. Если характер поведения коммутирующего выхода не
соответствует графику С, проверить условия применения. См. раздел "Диагностика
неисправностей".
Сенсор может использоваться в стандартном режиме ввода/вывода (SIO) или в
режиме IO-Link (IOL). Все функции автоматизации и прочие настройки параметров
действительны в режиме IO-Link и в стандартном режиме ввода/вывода
(исключение: метка времени). В стандартном режиме ввода/вывода вывод
бинарных коммутационных сигналов осуществляется через контакт 4 / черный
кабель или через контакт 5 / серый кабель.
Сведения о функциональных возможностях IO-Link можно получить из прилагаемого
руководства по эксплуатации IO-Link Photoelectric Sensors или скачать с сайта
www.sick.com, указав номер для заказа устройства.
В таблице Устранение неисправностей показано, какие меры необходимо
предпринять, если датчики не работают.
Выравнивание / Светодиодный
индикатор /
Alignment
LED indicator
Сенсор
Ö
направлен на
объект /
Sensor to object
Сенсор
Ö
направлен на
объект /
Sensor to object
Результат /
Results
Дистанция
переключения
настраивается
на объект /
Sensing range is
adjusted
according to
object
Дистанция
переключения
настраивается
на объект /
Sensing range is
adjusted
according to
object
