ВВОД В ЭКСПЛУАТАЦИЮ
86
Рисунок 25: B
Подавайте и включайте источник питания только после завершения подключения всех
электрических соединений (U
индикатор.
Эксплуатация в режиме IO-Link: подключить устройство к подходящему ведущему
устройству IO-Link и с помощью IODD/функционального блока интегрировать в ведущее
устройство / систему управления. На сенсоре мигает зеленый светодиодный индикатор.
IODD и функциональный блок доступны для скачивания по номеру для заказа на сайте
www.sick.com.

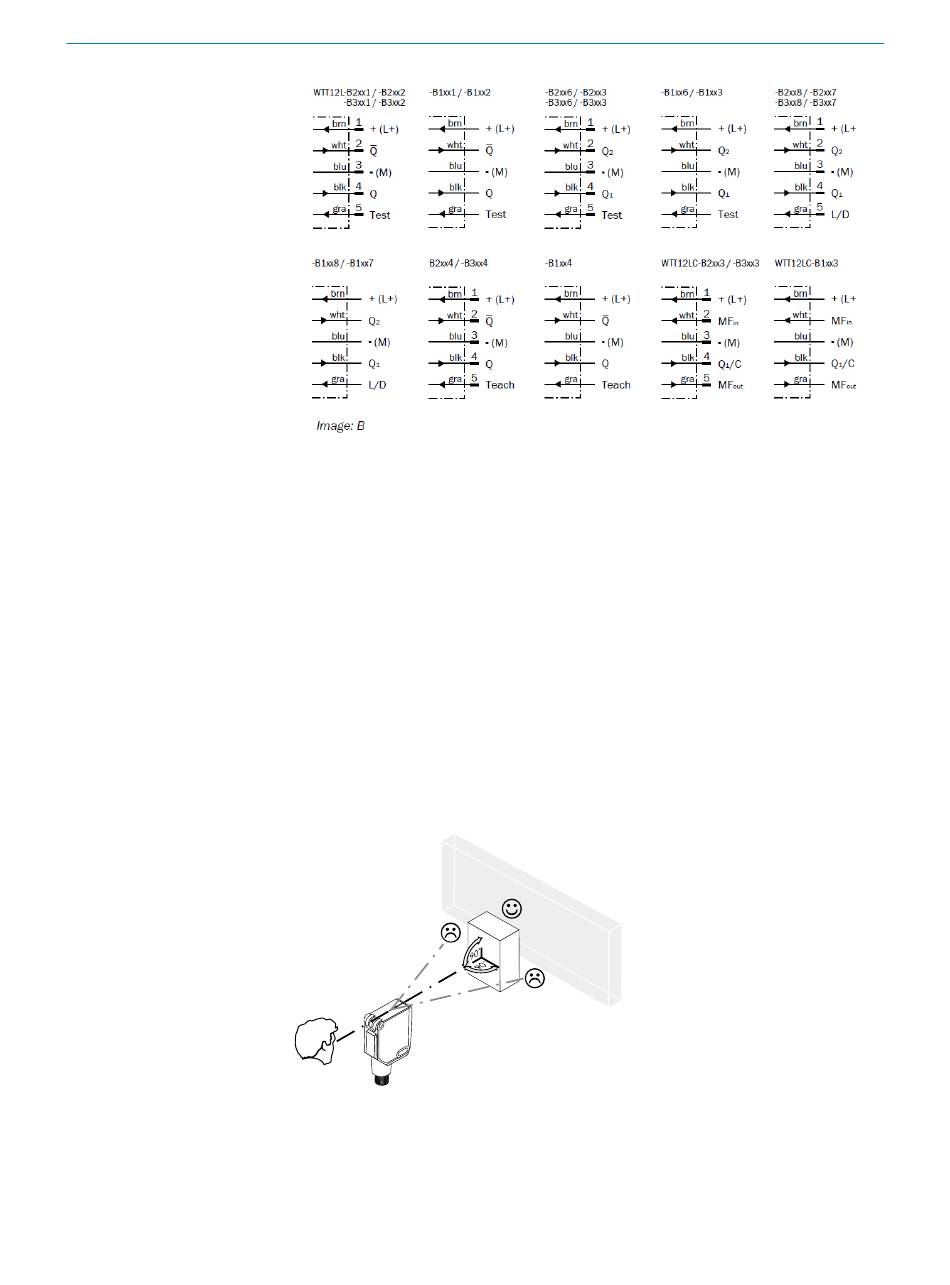

Пояснения к схеме электрических соединений (график B):
Teach = внешнее обучение (ET) (см. настройку)
TE / тест = тестовый вход (см. дополнительные функции)
C = коммуникация (например, IO-Link) (см. дополнительные функции)
L/D = переключение между активацией при наличии или отсутствии отраженного света
4 Направьте сенсор на объект. Выберите такую позицию, чтобы красный луч передатчика
попадал в центр объекта. Оптическое отверстие (фронтальное стекло) на сенсоре
должно быть полностью свободным [см. Е]. Рекомендуется выполнять настройку с
объектом пониженной яркости.
Рисунок: D
> 0 В). На сенсоре загорается зеленый светодиодный
V
