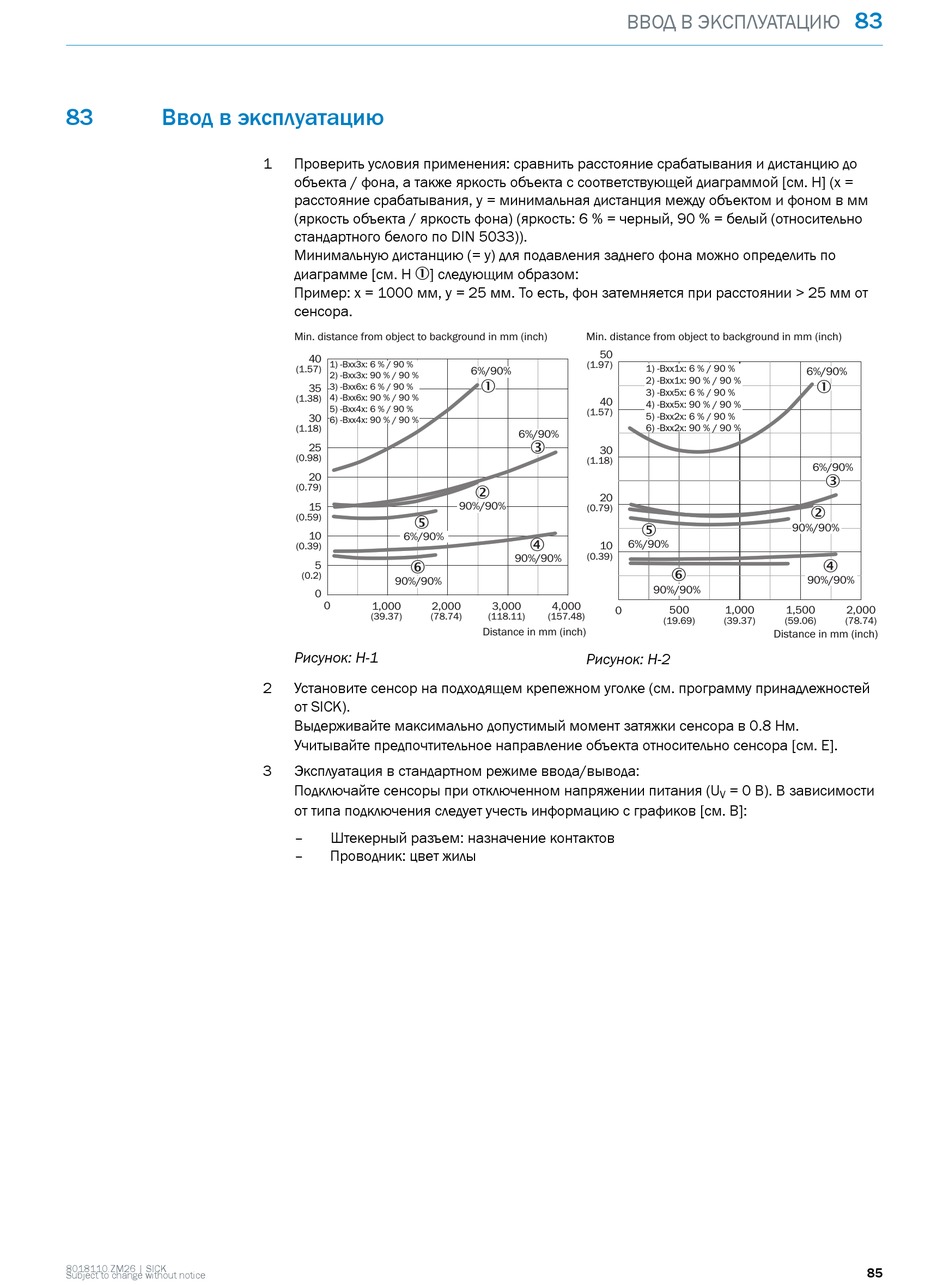

83 Ввод в эксплуатацию
8018110.ZM26 | SICK
Subject to change without notice
1 Проверить условия применения: сравнить расстояние срабатывания и дистанцию до
объекта / фона, а также яркость объекта с соответствующей диаграммой [см. H] (x =
расстояние срабатывания, y = минимальная дистанция между объектом и фоном в мм
(яркость объекта / яркость фона) (яркость: 6 % = черный, 90 % = белый (относительно
стандартного белого по DIN 5033)).
Минимальную дистанцию (= y) для подавления заднего фона можно определить по
диаграмме [см. H 1] следующим образом:
Пример: x = 1000 мм, y = 25 мм. То есть, фон затемняется при расстоянии > 25 мм от
сенсора.
Min. distance from object to background in mm (inch)
40
1) -Bxx3x: 6 % / 90 %
(1.57)
2) -Bxx3x: 90 % / 90 %
3) -Bxx6x: 6 % / 90 %
35
4) -Bxx6x: 90 % / 90 %
(1.38)
5) -Bxx4x: 6 % / 90 %
30
6) -Bxx4x: 90 % / 90 %
(1.18)
25
(0.98)
20
(0.79)
15
(0.59)
5
10 6%/90%
(0.39)
6
5
(0.2)
90%/90%
0
0 1,000 2,000
(39.37) (78.74)
Рисунок: H-1
2 Установите сенсор на подходящем крепежном уголке (см. программу принадлежностей
от SICK).
Выдерживайте максимально допустимый момент затяжки сенсора в 0.8 Нм.
Учитывайте предпочтительное направление объекта относительно сенсора [см. E].
3 Эксплуатация в стандартном режиме ввода/вывода:
Подключайте сенсоры при отключенном напряжении питания (U
от типа подключения следует учесть информацию с графиков [см. B]:
– Штекерный разъем: назначение контактов
– Проводник: цвет жилы
ВВОД В ЭКСПЛУАТАЦИЮ
Min. distance from object to background in mm (inch)
50
(1.97)
6%/90%
1
40
(1.57)
6%/90%
3
30
(1.18)
2
20
90%/90%
(0.79)
4
6%/90%
10
(0.39)
90%/90%
3,000 4,000
0
(118.11) (157.48)
Distance in mm (inch)
Рисунок: H-2
1) -Bxx1x: 6 % / 90 %
6%/90%
2) -Bxx1x: 90 % / 90 %
1
3) -Bxx5x: 6 % / 90 %
4) -Bxx5x: 90 % / 90 %
5) -Bxx2x: 6 % / 90 %
6) -Bxx2x: 90 % / 90 %
6%/90%
2
5
90%/90%
6
90%/90%
90%/90%
500 1,000 1,500
(19.69) (39.37) (59.06)
Distance in mm (inch)
= 0 В). В зависимости
