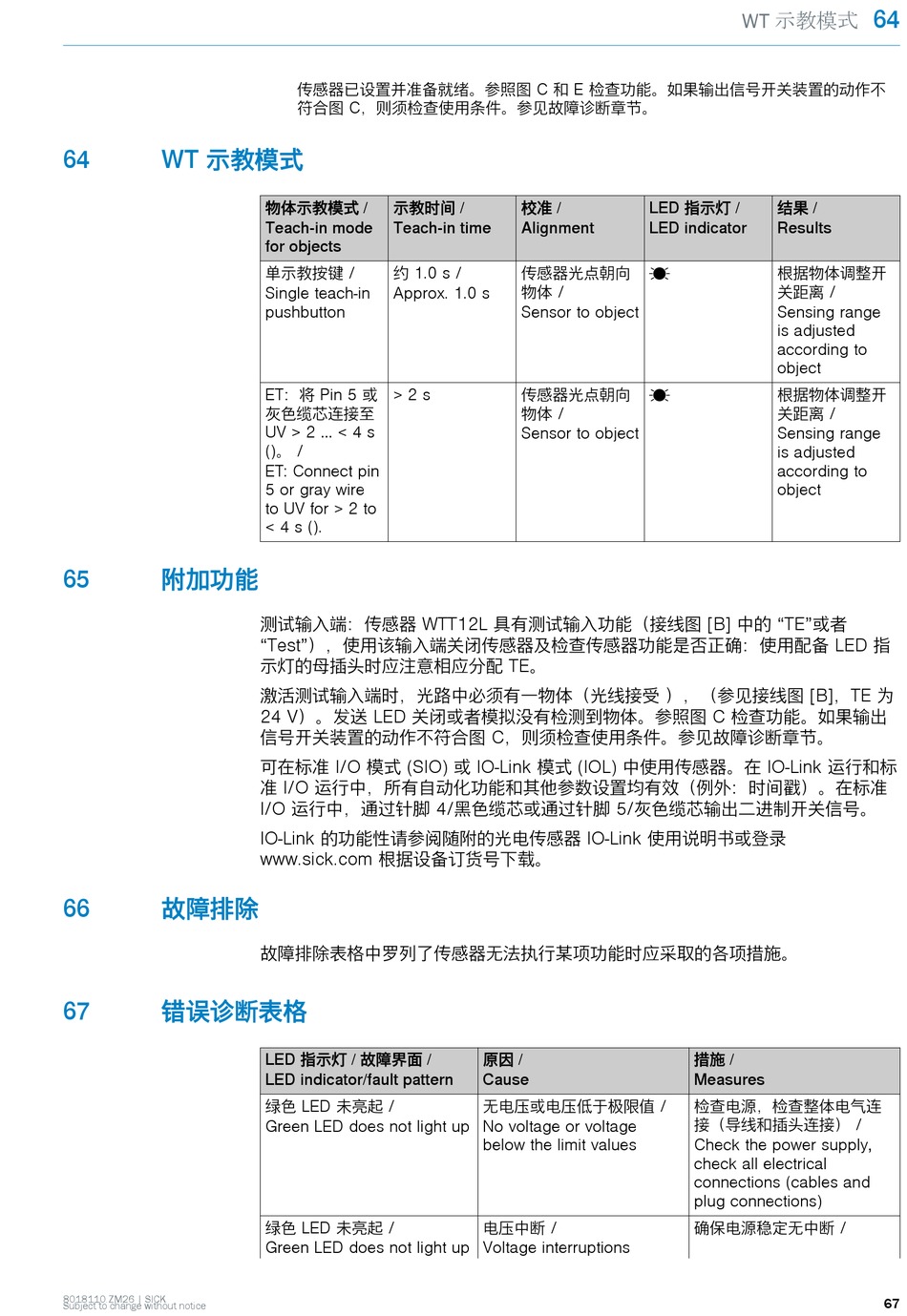

64 WT 示教模式
65 附加功能
66 故障排除
67 错误诊断表格
8018110.ZM26 | SICK
Subject to change without notice
传感器已设置并准备就绪。参照图 C 和 E 检查功能。如果输出信号开关装置的动作不
符合图 C，则须检查使用条件。参见故障诊断章节。
物体示教模式 / 示教时间 /
Teach-in mode Teach-in time
for objects
单示教按键 / 约 1.0 s /
Single teach-in Approx. 1.0 s
pushbutton
ET：将 Pin 5 或 > 2 s
灰色缆芯连接至
UV > 2 ... < 4 s
()。 /
ET: Connect pin
5 or gray wire
to UV for > 2 to
< 4 s ().
测试输入端：传感器 WTT12L 具有测试输入功能（接线图 [B] 中的 "TE"或者
"Test"），使用该输入端关闭传感器及检查传感器功能是否正确：使用配备 LED 指
示灯的母插头时应注意相应分配 TE。
激活测试输入端时，光路中必须有一物体（光线接受 ），（参见接线图 [B]，TE 为
24 V）。发送 LED 关闭或者模拟没有检测到物体。参照图 C 检查功能。如果输出
信号开关装置的动作不符合图 C，则须检查使用条件。参见故障诊断章节。
可在标准 I/O 模式 (SIO) 或 IO-Link 模式 (IOL) 中使用传感器。在 IO-Link 运行和标
准 I/O 运行中，所有自动化功能和其他参数设置均有效（例外：时间戳）。在标准
I/O 运行中，通过针脚 4/黑色缆芯或通过针脚 5/灰色缆芯输出二进制开关信号。
IO-Link 的功能性请参阅随附的光电传感器 IO-Link 使用说明书或登录
www.sick.com 根据设备订货号下载。
故障排除表格中罗列了传感器无法执行某项功能时应采取的各项措施。
LED 指示灯 / 故障界面 /
LED indicator/fault pattern
绿色 LED 未亮起 /
Green LED does not light up
绿色 LED 未亮起 /
Green LED does not light up
校准 / LED 指示灯 /
Alignment LED indicator
传感器光点朝向
Ö
物体 /
Sensor to object
传感器光点朝向
Ö
物体 /
Sensor to object
原因 /
Cause
无电压或电压低于极限值 /
No voltage or voltage
below the limit values
电压中断 /
Voltage interruptions
64
WT 示教模式
结果 /
Results
根据物体调整开
关距离 /
Sensing range
is adjusted
according to
object
根据物体调整开
关距离 /
Sensing range
is adjusted
according to
object
措施 /
Measures
检查电源，检查整体电气连
接（导线和插头连接） /
Check the power supply,
check all electrical
connections (cables and
plug connections)
确保电源稳定无中断 /
67
