Analoge Endgeräte anschließen
Durchzuführende Schritte
1.
Verlegen Sie die Leitung.
Hinweis: Beugen Sie Störeinflüssen vor. Vermeiden
Sie längere Parallelführung der Leitungen, insbeson-
dere neben Stromversorgungsleitungen. Verdrillen
Sie die Adernpaare.
2.
Legen Sie die Adern an den zwei Klemmen des inter-
nen a/b-Ports auf. Siehe
3.
Verbinden Sie die Anschlussdose mit den Klemmen
des internen a/b-Ports. Siehe
Weitere Schritte
Schließen Sie die Endgeräte an den Anschlussdosen
an.
Hinweis: Bei TAE-Anschlussdosen stecken Sie die
Anschlussstecker der Telefone oder Kombifaxgeräte
in die mit „F" bezeichneten Buchsen und die
Anschlussstecker der übrigen Geräte in die mit „N"
bezeichneten Buchsen.
46
Abb. 46.
Abb. 46.

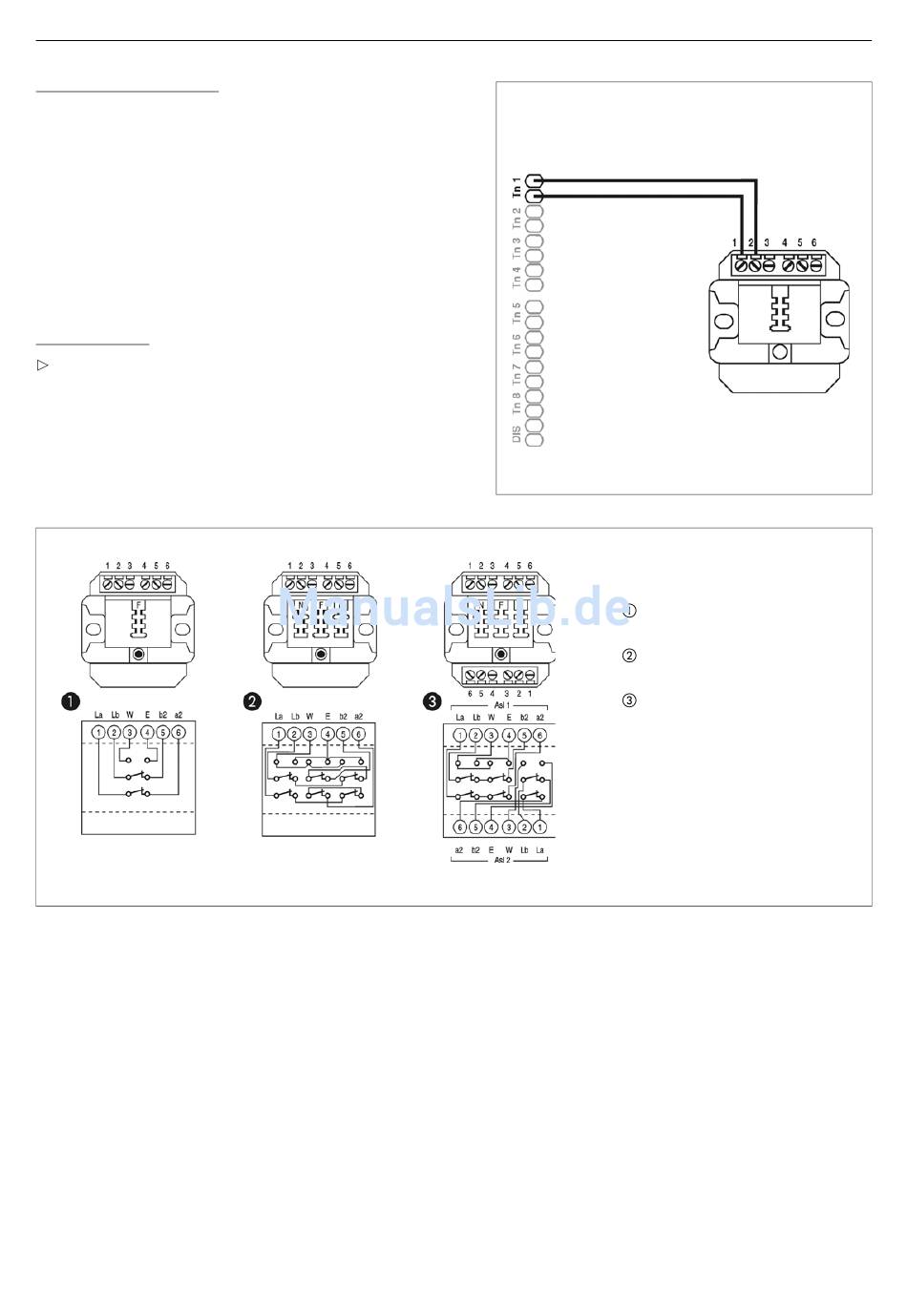

Abb. 46: Anschlussdose am internen a/b-Port
Abb. 47: Innenschaltung ver-
schiedener TAE-Anschlussdosen
TAE-Einfachdose mit
Codierung F
TAE-Dreifachdose mit
Codierung N + F + N
TAE-Dreifachdose mit
Codierung N + F / F
