Service und Wartung
LED Status des zugehörigen S
flimmert Ein B-Kanal ist belegt.
leuchtet Beide B-Kanäle sind belegt.
leuchtet kurz auf D-Kanal-Meldung wurde
empfangen/gesendet.
blitzt mit 0,5 Hz Schicht 1 ist aktiviert.
LED Status des zugehörigen U
flimmert Ein B-Kanal ist belegt.
leuchtet Beide B-Kanäle sind belegt.
leuchtet kurz auf D-Kanal-Meldung wurde empfangen/
gesendet.
blitzt mit 0,5 Hz Schicht 1 ist aktiviert.
blinkt Port ist überlastet (z. B. Kurzschluss).
LED Status des S
„Line" leuchtet Schicht 1 ist aktiviert.
„Busy" leuchtet Mindestens ein B-Kanal ist belegt.
„Err" leuchtet Synchronisation mit Gegenstelle kann
nicht hergestellt werden.
blinkt Port ist überlastet (z. B. Kurzschluss).
„LOS" leuchtet S2M-Modul empfängt kein Signal vom
NTPM (Loss Of Signal).
„AIS" leuchtet S
2M
NTPM, d. h. Strecke von der Vermitt-
lungsstelle zum NTPM ist unterbrochen
(Alarm Indicating Signal).
„RDI" leuchtet NTPM empfängt kein Signal vom S
Modul (Remote Defect Indication).
Hinweis: Bei der 19-Zoll-Gehäusevariante sind die
LEDs auf der Frontplatte sichtbar.
78

Funktionen der LEDs auf den S

-Ports
0

Funktionen der LEDs auf dem U

-Ports
P0

Funktionen der LEDs auf dem S

-Ports
2M
-Modul empfängt Dauer-1 vom
2M

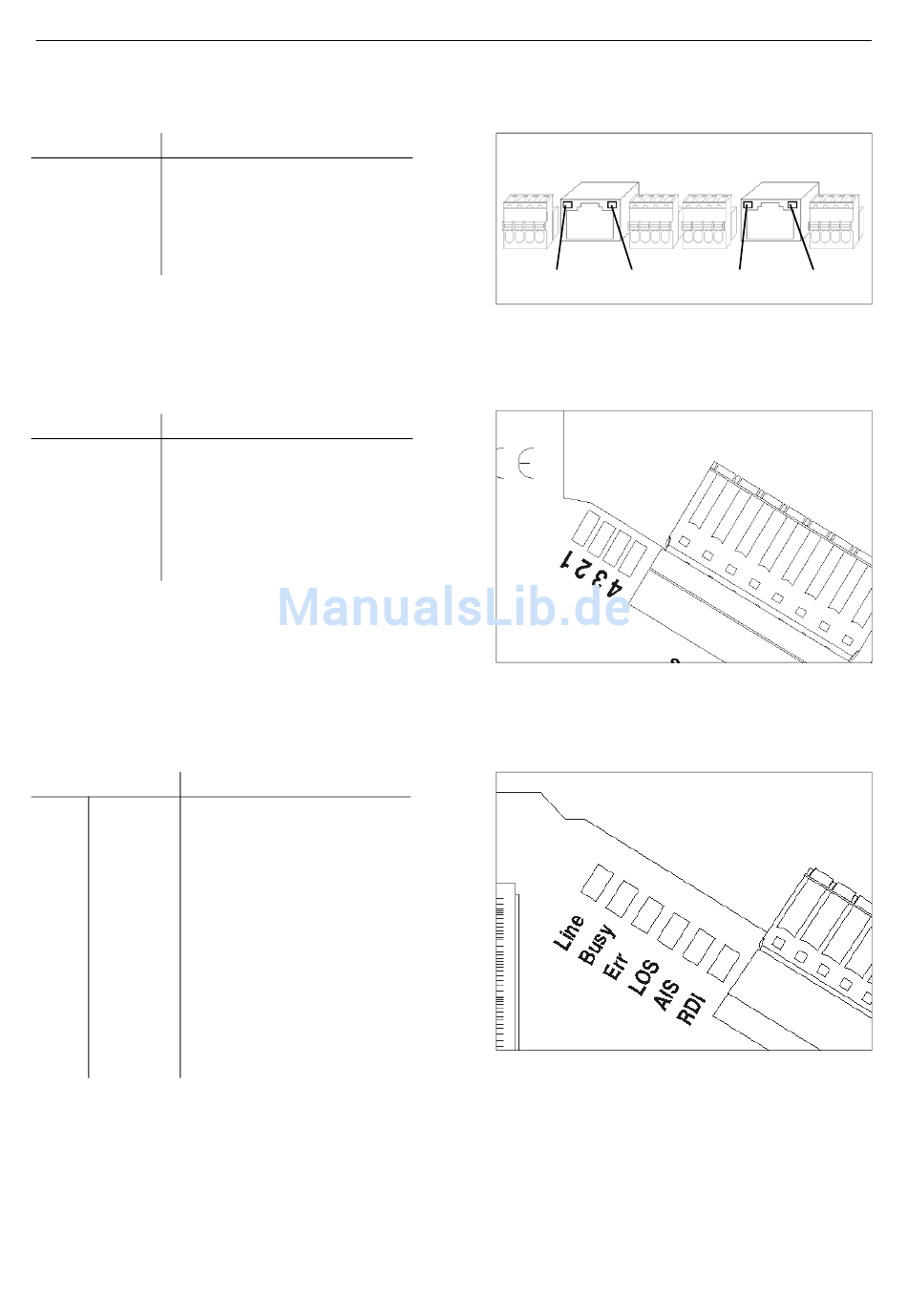

Abb. 72: LEDs S
S -Port 4
0
-

-Modulen

0
-Module
0
S -Port 3 S -Port 2
0 0

-Modul

P0
Abb. 73: LEDs
-Modul
2M
Abb. 74: LEDs
S -Port 1
0
