Vorbereitungen (Gehäusevariante Wandmontage)
Warnung: Das Berühren spannungsführender Lei-
terbahnen oder Telefonanschlüsse – auch an den
Modulen – kann zu einem lebensgefährlichen elektri-
schen Schlag führen.
Die TK-Anlage enthält auch außerhalb des Netz-
teils gefährliche Spannungen (z. B. Klingelspan-
nungen): Die Arbeit an aktiven, berührungsge-
fährlichen Teilen ist nur nach Herstellung eines
spannungsfreien Zustands zulässig.
Auch das Arbeiten in der Nähe von aktiven Teilen
ist nur zulässig, wenn diese Teile spannungsfrei
oder gegen direktes Berühren geschützt sind.
Ziehen Sie den Netzstecker der TK-Anlage, bevor
eine Elektrofachkraft das Gehäuse öffnet, um
Erweiterungsmodule einzubauen oder Schalt-
und Anschlussarbeiten durchzuführen.
Trennen Sie die Geräte auch von zusätzlichen
Stromquellen (z. B. USV), sofern vorhanden.
Achtung: Elektrostatische
empfindliche Bauteile zerstören.
Leiten Sie elektrostatische Aufladungen von sich
ab, bevor Sie die Platinen mit den Händen oder
dem Werkzeug berühren. Berühren Sie zu die-
sem Zweck einen möglichst geerdeten, metalli-
schen Gegenstand, z. B. die Erdungsklemme der
TK-Anlage, das 19-Zoll-Gehäuse oder das
Gehäuse eines PCs.
Voraussetzungen
– Vorausgegangene Anlagenplanung
Hinweis: Führen Sie zunächst die am Modul notwen-
digen Einstellungen durch, bevor Sie das Modul ein-
stecken.
Durchzuführende Schritte
1.
Modul einstecken: Führen Sie das Modul zwischen
den beiden Platinenverriegelungen ein und drücken
Sie es senkrecht zur Basisplatine herunter, bis es si-
cher einrastet. Siehe Abb.
Modul herausziehen: Drücken Sie die Platinenverrie-
gelung an der abgeschrägten Seite des Moduls
etwas vom Modul weg und ziehen Sie gleichzeitig mit
der anderen Hand das Modul fast senkrecht zur
Basisplatine heraus. Siehe
Hinweis: Achten Sie darauf, dass Sie das Modul am
Rand mittig zum Steckverbinder fassen.
Weitere Schritte
Sind ein oder zwei COMmander VoIP-Module vor-
handen, müssen diese miteinander und mit der
Basisplatine verbunden werden.
Ist ein COMmander VMF-Modul vorhanden, verbin-
den Sie es mit der Basisplatine und gegebenenfalls
mit vorhandenen COMmander VoIP-Modulen wie im
Kapitel COMmander VoIP-Module/VMF-Modul ver-
binden auf Seite 29 beschrieben.
28
TK-Anlage um- oder aufrüsten
Aufladungen können
17.
Abb. 18.

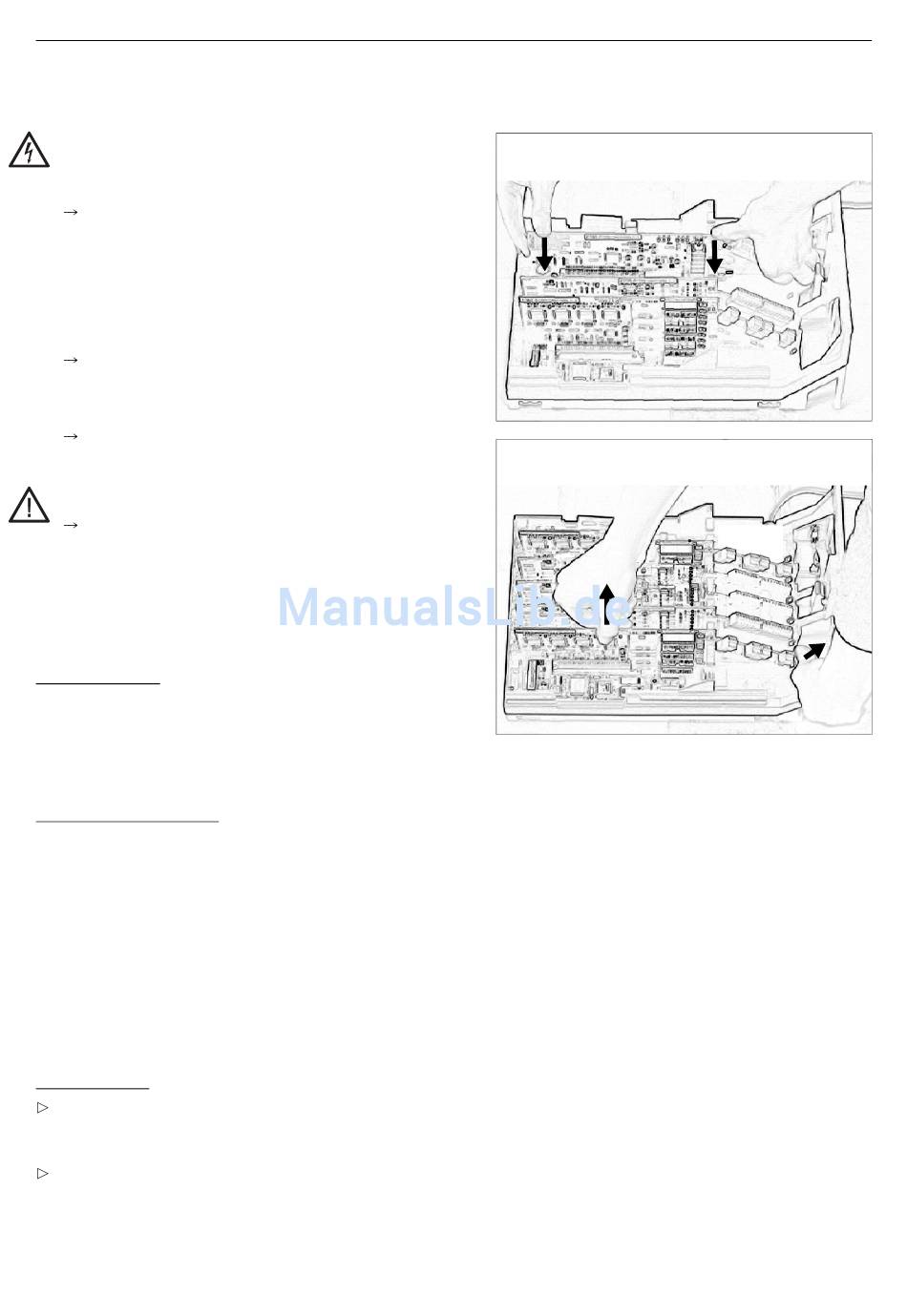

Abb. 17: Modul einstecken
Abb. 18: Modul herausziehen
