Einstellen des Achsenrohrs
SCHNELLSPANNHEBEL - Stellen Sie sicher, dass die Schnellspannhebel vor Gebrauch des
Rollstuhls geschlossen sind, bei Nichtbeachten können Verletzungen oder Schäden an dem
Rollstuhl die Folge sein.
STANDARD- und Federungssturzschellen - Stellen Sie vor Gebrauch des Rollstuhls sicher, dass
die Sechskantschrauben festgezogen sind, bei Nichtbeachten können Verletzungen oder
Schäden an dem Rollstuhl die Folge sein.
NUR BEIM VERSTELLBAREN STURZROHRSYSTEM - Schließen Sie die Schnellspannhebel
oder ziehen Sie die Inbusschrauben NICHT ohne Sturzeinsätze in dem Achsenrohr an. Schäden
an dem Achsenrohr sind die Folge.
HINWEIS: Die Angaben zu rechts und links sind aus Sicht einer hinter dem Rollstuhl stehenden Person zu verstehen.
Sturzrohr mit einzelnem Sturz
HINWEIS: ABBILDUNG 5.18.
1.
Öffnen Sie gegebenenfalls beide Sturzschellen. Siehe
Öffnen/Schließen von Sturzschellen auf Seite 41.
2.
Drehen Sie das Achsenrohr mithilfe eines „L"‐Winkels,
bis sich die flache Kante des Sturzrohrs in einem
90°‐Winkel zu dem Grund/Boden befindet, wie in
ABBILDUNG 5.18 dargestellt.
3.
Schließen Sie beide Sturzschellen. Siehe Siehe
Öffnen/Schließen von Sturzschellen auf Seite 41.
4.
Stellen Sie die Vorspur/Nachspur des Rollstuhls ein.
Siehe Bestimmen von Vorspur/Nachspur auf Seite 43.
Verstellbares Sturzrohrsystem
HINWEIS: ABBILDUNG 5.19 auf Seite 54.
HINWEIS: Stellen Sie vor Ausführen dieses Vorgangs sicher, dass die Sturzeinsätze auf dem untersten Sturzgrad positioniert sind.
Siehe Einstellung des Hinterradsturzes auf Seite 42.
1.
Öffnen Sie gegebenenfalls beide Sturzschellen. Siehe Öffnen/Schließen von Sturzschellen auf Seite 41.
2.
Lösen Sie die Arretierschraube, mit der die Spureinstellringe an dem Achsenrohr befestigt sind (ABBILDUNG 5.19).
3.
Drehen Sie das Achsenrohr mithilfe eines „L"‐Winkels, bis sich die flache Kante
des Sturzrohrs in einem 90°‐Winkel zu dem Grund/Boden befindet, wie in ABBILDUNG 5.19 dargestellt.
4.
Schließen Sie die rechte Sturzschelle. Siehe Öffnen/Schließen von Sturzschellen auf Seite 41.
5.
Drehen Sie den linken Spureinstellring, bis die Öse gegen die untere Metallöse auf der Sturzschelle anschlägt.
6.
Ziehen Sie die Arretierschraube auf dem linken Spureinstellring fest.
7.
Messen Sie den Abstand zwischen den Mittellinien an der Hinterseite und Vorderseite der Hinterräder bei ungefähr 12
Zoll (30,48 cm) vom Grund/Boden. Siehe Bestimmen von Vorspur/Nachspur auf Seite 43.
8.
Eine der folgenden Optionen auswählen:
•
Die Vorspur‐/Nachspurmessung befindet sich innerhalb von ±1/8 Zoll (0,32 cm) ‐ Weiter mit SCHRITT 9.
Part No 1163158
WARNUNG
VORSICHT
Flache Kante des
Sturzrohrs

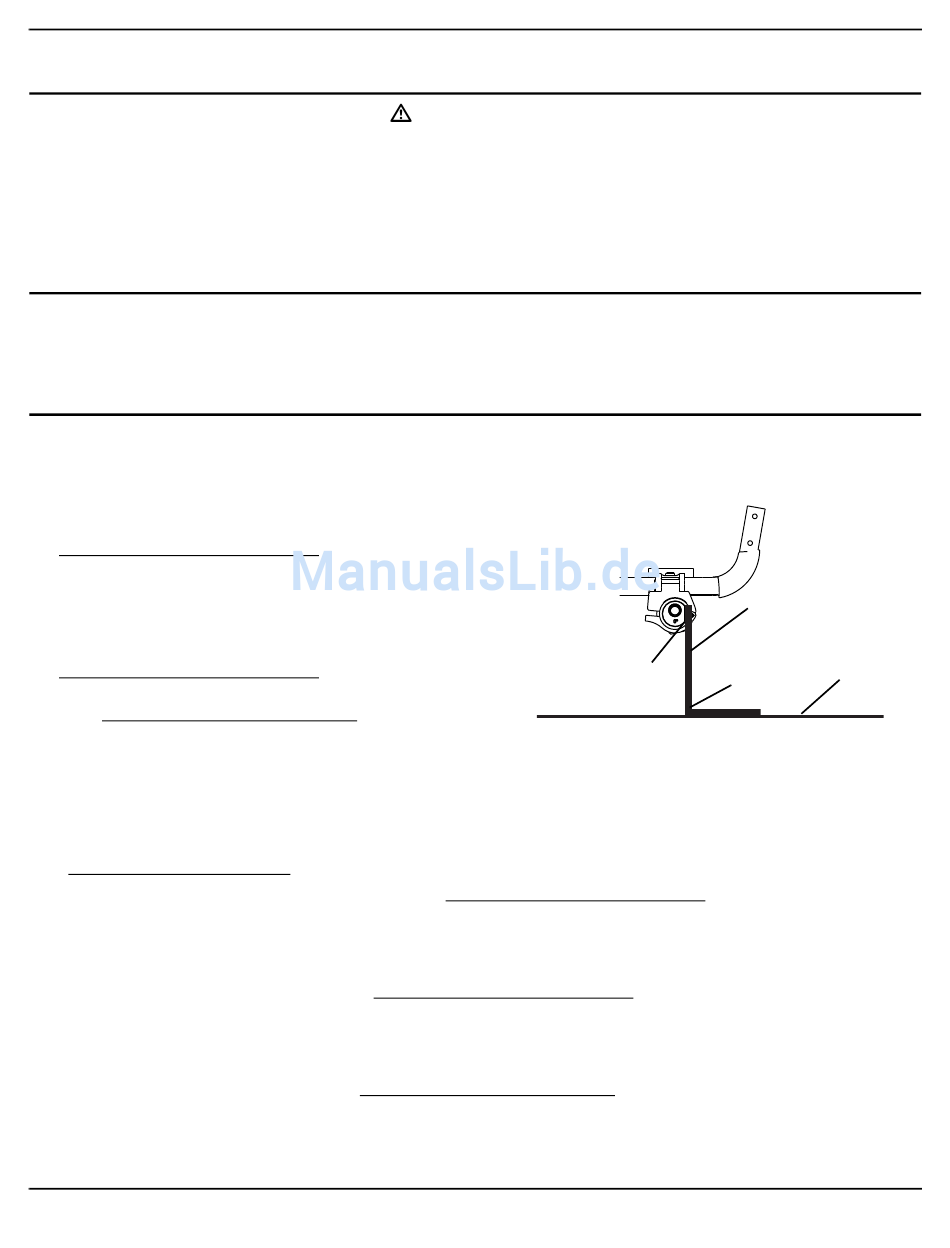

ABBILDUNG 5.18 Einstellen des Achsenrohrs -
53
ABSCHNITT 5 —RÄDER
Setzen Sie den „L"-Winkel
90°-Winkel
Sturzrohr mit einzelnem Sturz
Rollstühle der Everyday-Serie
hier an
Grund /
Boden
