ABSCHNITT 5 —RÄDER
Einstellung von Vorspur/Nachspur
Sturzrohr mit einzelnem Sturz
HINWEIS: Nähere Angaben zu diesem Verfahren finden Sie in ABBILDUNG 5.9.
1.
Öffnen Sie die Sturzschellen. Siehe Öffnen/Schließen von Sturzschellen auf Seite 41.
2.
Drehen Sie das Sturzrohr langsam in eine Richtung, bis
sich die Hinterräder ungefähr in einer geraden Linie
befinden.
3.
Schließen Sie die Sturzschellen. Siehe Öffnen/Schließen
von Sturzschellen auf Seite 41.
4.
Messen Sie den Abstand zwischen den Mittellinien an
der Hinterseite und Vorderseite der Hinterräder bei
ungefähr 12 Zoll (30,48 cm) vom Grund/Boden. Siehe
Bestimmen von Vorspur/Nachspur auf Seite 43.
5.
Wiederholen Sie SCHRITT 1‐4 bis die
Vorspur‐/Nachspurmessung weniger als ½ Zoll
(1,27 cm) (0 + ¼ Zoll (0,63 cm) für maximale
Rollfähigkeit) beträgt.
Verstellbares Sturzrohrsystem
Laufeinstellung
HINWEIS: Nähere Angaben zu diesem Verfahren finden Sie in ABBILDUNG 5.10 auf Seite 45.
HINWEIS: Diese Vorgehensweise ist immer dann erforderlich, wenn das Achsenrohr aus der werkseitig eingestellten Position bewegt
oder ausgewechselt wird.
HINWEIS: Nehmen Sie immer nur für einen einzelnen Sturz die folgende Einstellung vor.
1.
Öffnen Sie die Sturzschellen. Siehe Öffnen/Schließen von Sturzschellen auf Seite 41.
2.
Lösen Sie die Kreuzschlitzschrauben, die die Einstellringe an dem Achsenrohr befestigen.
3.
Drehen Sie das Achsenrohr langsam, bis sich die Hinterräder ungefähr in einer geraden Linie befinden.
SCHNELLSPANNHEBEL - Stellen Sie vor Gebrauch des Rollstuhls sicher, dass die
Schnellspannhebel zur Hinterseite des Rollstuhls zeigen und geschlossen sind, bei Nichtbeachten
können Verletzungen oder Schäden an dem Rollstuhl die Folge sein.
STANDARD- UND FEDERUNGSSTURZSCHELLEN - Stellen Sie vor Gebrauch des Rollstuhls
sicher, dass die Sechskantschrauben festgezogen sind, bei Nichtbeachten können Verletzungen
oder Schäden an dem Rollstuhl die Folge sein.
4.
Schließen Sie die Sturzschelle. Siehe Öffnen/Schließen von Sturzschellen auf Seite 41.
5.
Messen Sie den Abstand zwischen den Mittellinien an der Hinterseite und Vorderseite der Hinterräder bei ungefähr 12
Zoll (30,48 cm) vom Grund/Boden. Siehe Bestimmen von Vorspur/Nachspur auf Seite 43.
6.
Wiederholen Sie SCHRITT 1‐4 bis die Vorspur‐/Nachspurmessung weniger als ½ Zoll (1,27 cm) (0 + ¼ Zoll (0,63 cm) für
maximale Rollfähigkeit) beträgt.
7.
Drehen Sie entweder den rechten oder den linken Einstellring, bis sich der Anschlag auf dem Ring an der Oberseite des
Schlitzes in der Sturzschelle befindet, wie in ABBILDUNG 5.10 dargestellt, und ziehen Sie die Kreuzschlitzschraube auf
dem positionierten Einstellring fest.
Rollstühle der Everyday-Serie
Sturzrohr - Dreht sich nach oben und nach unten

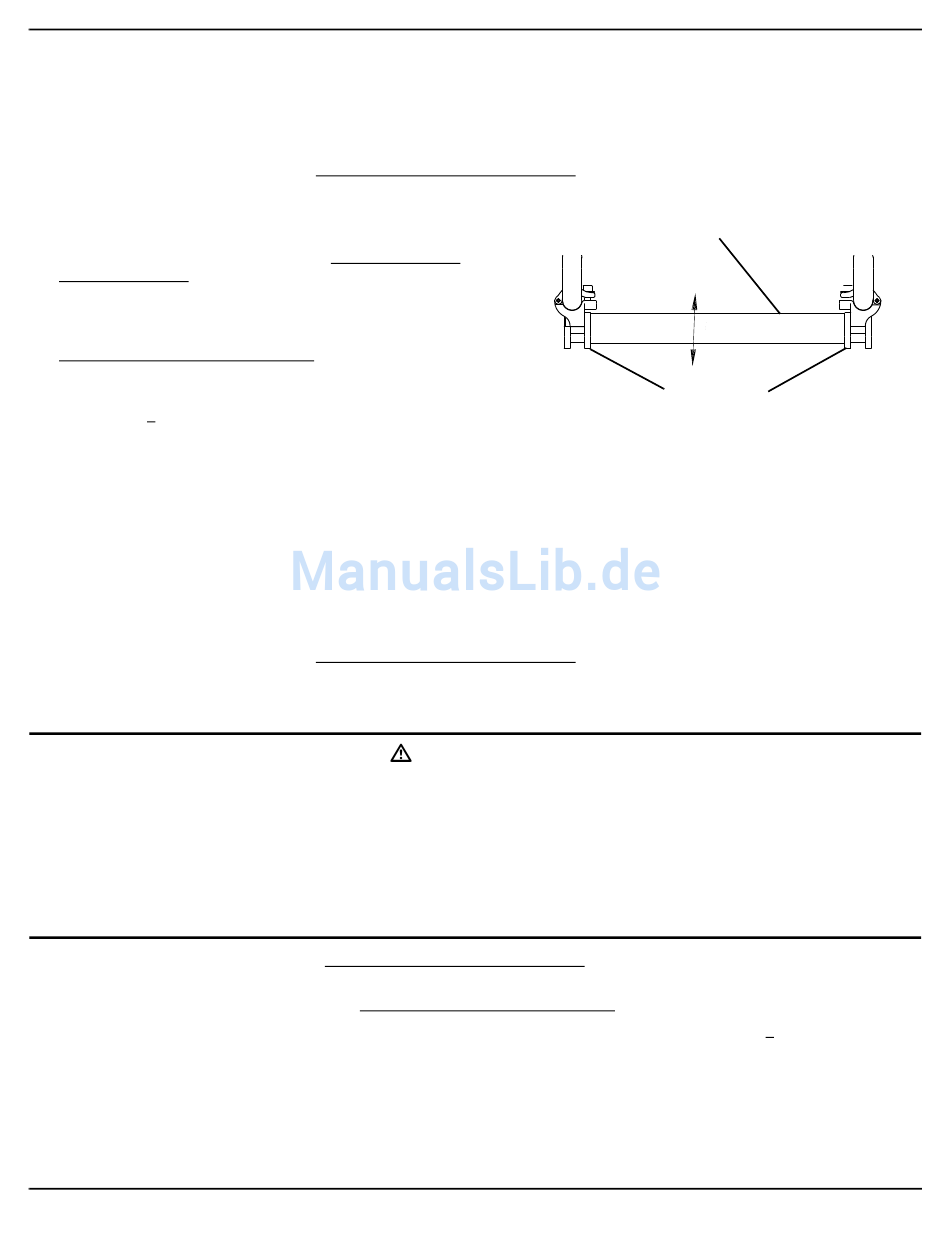

ABBILDUNG 5.9 Einstellung von Vorspur/Nachspur -
Sturzrohr mit einzelnem Sturz
WARNUNG
44
Sturzschellen
Part No 1163158
