HINWEIS: Das Betriebsverhalten des Rollstuhls wird beeinträchtigt, wenn die Sturzschellen NICHT bündig auf dem
Rollstuhlrahmen sitzen.
3.
Eine der folgenden Optionen auswählen:
Ohne Federung -
Draufsicht
Rückenstange
Verlängerung
Obere
Schelle
Sechskantschraube - Lösen, aber NICHT entfernen

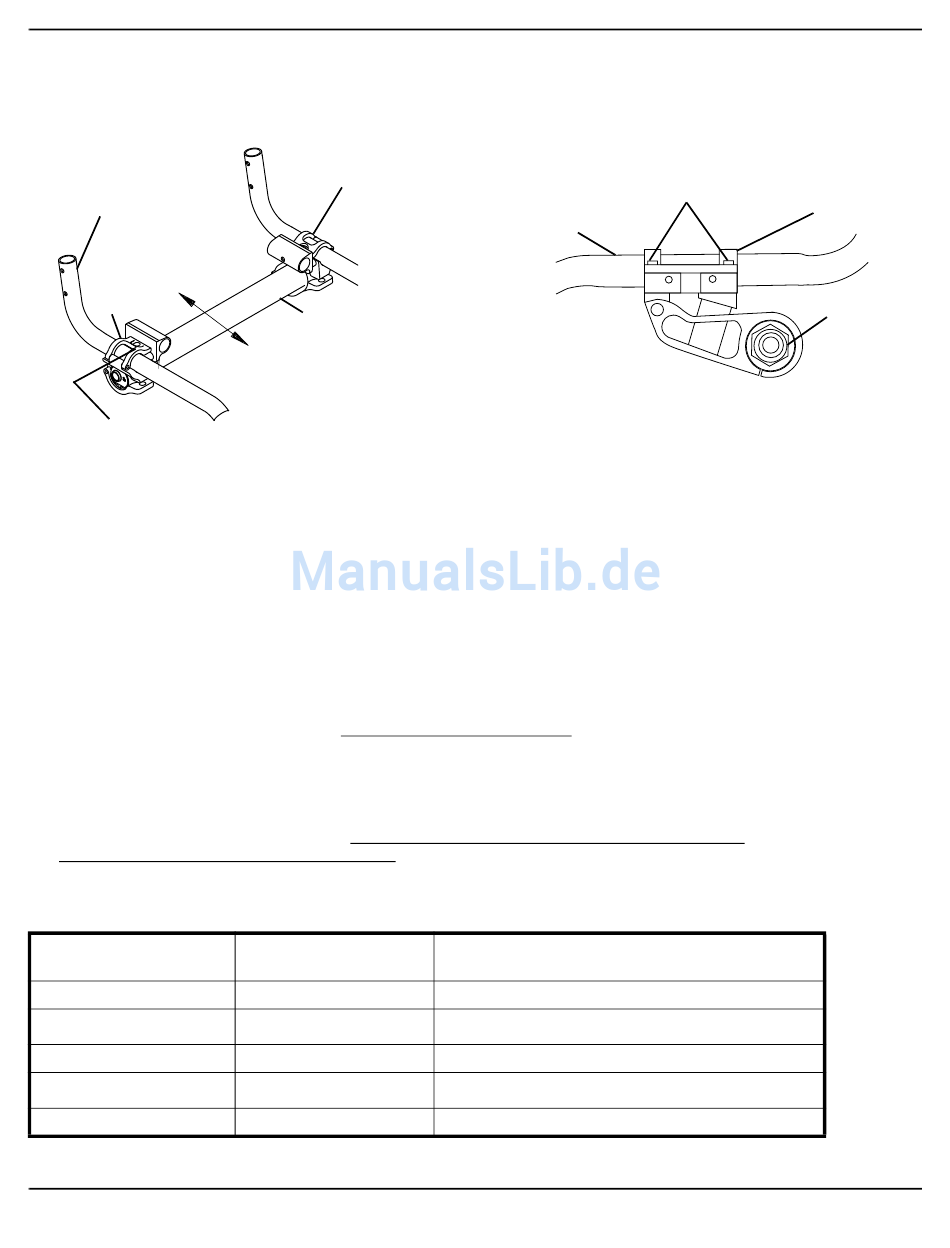

ABBILDUNG 5.12 Einstellen der Radstandlänge (Einstellen des Schwerpunkts)
•
Ohne Federung ‐ Ziehen Sie die Sechskantschraube fest, die eine der oberen Schellen an dem Rollstuhlrahmen
befestigt.
•
Mit Federung ‐ Ziehen Sie die zwei Sechskantschrauben fest, die eine der oberen Schellen an dem Rollstuhlrahmen
befestigen.
HINWEIS: Das Festziehen jeweils einer Sechskantschraube gleichzeitig gewährleistet, dass die Sturzschellen bündig auf dem
Rollstuhlrahmen sitzen.
4.
Wiederholen Sie SCHRITT 3 für die gegenüberliegende Rollstuhlseite.
HINWEIS: Der Abstand zwischen der Rückenstange und der Rückseite der oberen Schelle
auf jeder Seite des Rollstuhls kann zur zusätzlichen Überprüfung gemessen werden, um zu gewährleisten, dass die Sturzschellen bündig
auf dem Rollstuhlrahmen sitzen (die Abmessungen sollten gleich sein).
5.
Rollen Sie den Rollstuhl vor Gebrauch, um sicherzustellen, dass er nicht übermäßig zu einer Seite zieht.
HINWEIS: Wenn er zu einer Seite zieht, siehe Bestimmen von Vorspur/Nachspur auf Seite 43.
Einstellen des Schwerpunkts - Top End Pro Tennis/ Top End Pro BB
HINWEIS: Für dieses Verfahren siehe ABBILDUNG 5.13.
1.
Entfernen Sie ggf. das Sitzpolster. Siehe Auswechseln des spannungsverstellbaren Sitzpolsters auf Seite 58 oder
Auswechseln des anschraubbaren Sitzpolsters auf Seite 59.
2.
Prüfen Sie in der folgenden Tabelle die richtige Schwerpunktbefestigungsposition und fahren Sie dann mit
SCHRITT 3 fort.
Schwerpunktbefestigungs
position
1
2
3
4
5
Part No 1163158
Sechskantschraube - Lösen,
aber NICHT entfernen
Achsenrohr
Verkürzung
Entsprechende
Achsposition
6-Zoll-Achsposition
1
5
/
Zoll-Achsposition
2
5-Zoll-Achsposition
1
4
/
Zoll-Achsposition
2
4-Zoll-Achsposition
Mit Federung - Seitenansicht
Sechskantschrauben
Rollstuhlrahmen
Bemerkungen
Siehe Detail „B" für Schwerpunktposition 1
Siehe Detail „B" für Schwerpunktposition 2
Siehe Detail „B" für Schwerpunktposition 3
Siehe Detail „B" für Schwerpunktposition 4
Siehe Detail „B" für Schwerpunktposition 5
47
ABSCHNITT 5 —RÄDER
Obere Schelle
Achsenrohr
Rollstühle der Everyday-Serie
