Verstellbare Spannungsriemen
Die Riemen können auf verschiedene Spannungsstufen eingestellt werden, je nach Belieben des Endbenutzers. Die unteren
zwei Riemen können fest angezogen werden, um die Streckmuskeln zu unterstützen und/oder zu fördern.
Rückenpolsterungsbezug
HINWEIS: Der Rückenpolsterungsbezug wurde zur Erfüllung von drei Aufgaben konzipiert:
•
Als strapazierfähiger Bezug.
•
Als Schutz, damit die Polsterung nicht hinten aus dem Rollstuhl rutscht.
•
Als Kreuzbandstütze, je nachdem, wie weit oder fest die Lasche unter das Sitzkissen gezogen ist.
Auswechseln der verstellbaren Spannung für die Rückenpolsterung
1.
Entfernen Sie die Rückenhöhen‐Einstellschrauben, welche die Rückenstangen an den Rückenstützen sichern.
2.
Schieben Sie die Rückenstangen aus den Rückenstützen.
3.
Entfernen Sie die zwei Schrauben und Unterlegscheiben, welche die Rückenpolsterung an den Rückenstangen sichern.
4.
Schieben Sie die Rückenpolsterung nach unten von den Rückenstangen.
5.
Stellen Sie sich hinter den Rollstuhl und führen Sie die folgenden Schritte aus:
A. Schieben Sie den Festziehschlaufenabschnitt der spannungsverstellbaren Rückenpolsterung auf die linke Rückenstange und
achten Sie darauf, dass
die obere Durchführungsbohrung zur Rollstuhlrückseite zeigt.
B.
Schieben Sie den Einstellriemenabschnitt der spannungsverstellbaren Rückenpolsterung auf die rechte Rückenstange und
achten Sie darauf, dass
die obere Durchführungsbohrung zur Rollstuhlrückseite zeigt.
Rückenstangen
Rückenstütze
6.
Richten Sie die Montagebohrung in jeder einzelnen Rückenstange mit der gewünschten Montagebohrung der
jeweiligen Rückenstütze aus.
HINWEIS: Die Rückenstangen sollten auf der gleichen Höhe eingestellt sein.
7.
Montieren Sie die zwei Rückenhöhe‐Einstellschrauben durch die Rückenstützen‐Montagebohrungen und die
Rückenstangen‐Montagebohrungen,
wie in SCHRITT 6 beschrieben.
8.
Schieben Sie die Einstellriemen durch die entsprechenden Festziehschlaufen und stellen Sie die Rückenpolsterung ein.
Mit den Befestigungsriemen sichern.
Part No 1163158
Einstellschraube der
Rückenlehnenhöhe

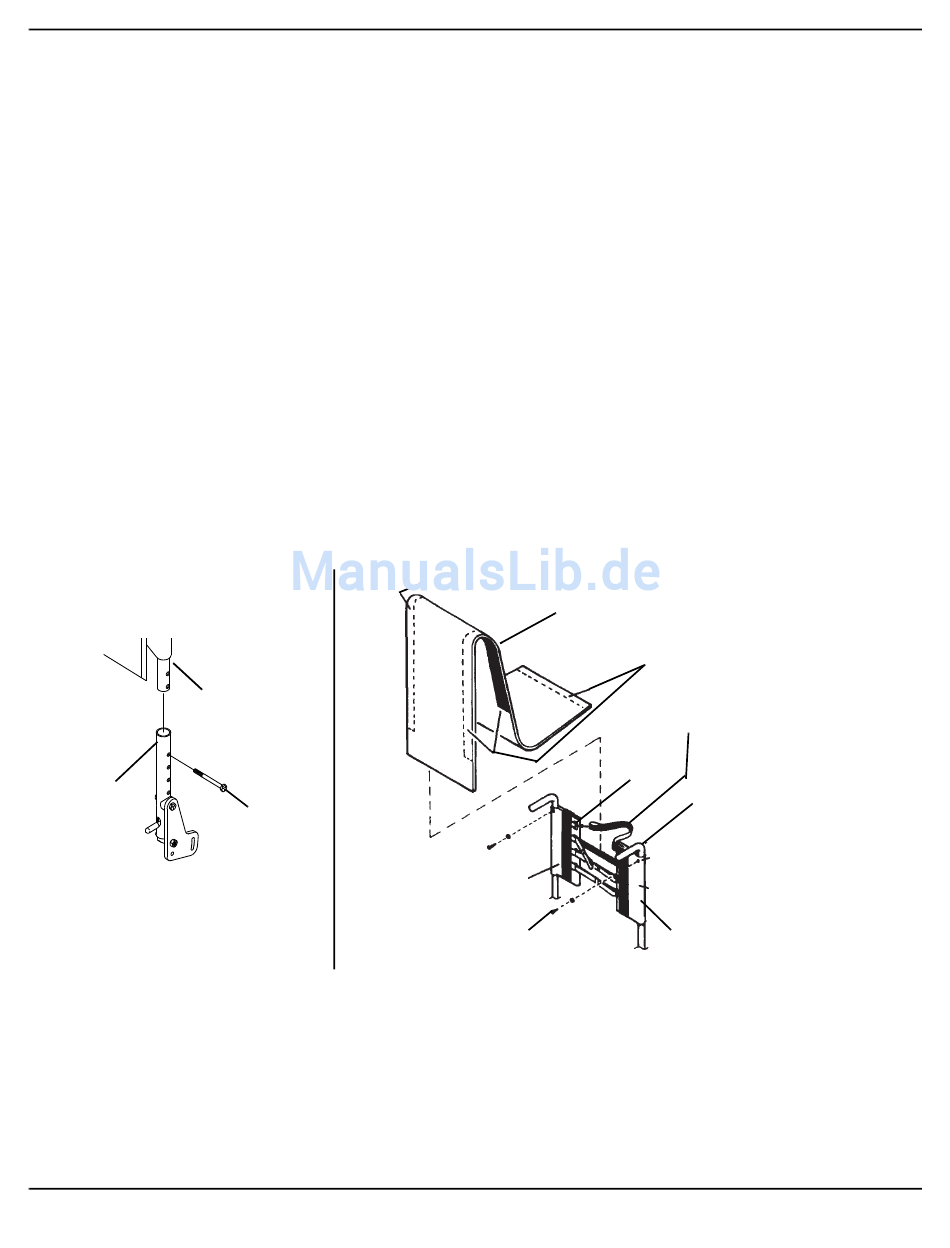

ABBILDUNG 4.7 Verstellbare Spannung der Rückenpolsterung
Befestigungsriemen
Rückenpolsterungsbezug
Festziehschlaufenabschnitt
der Rückenpolsterung
Befestigungsschraube
35
ABSCHNITT 4 — RÜCKENEINHEIT
Befestigungsriemen
Einstellriemen
Verankerungs-
schlaufe
Rücken
stange
Obere
Durchführungs-
bohrung
Einstellriemenabschnitt der
Rückenpolsterung
Rollstühle der Everyday-Serie
